Produktanweisungen
E/A
DGND

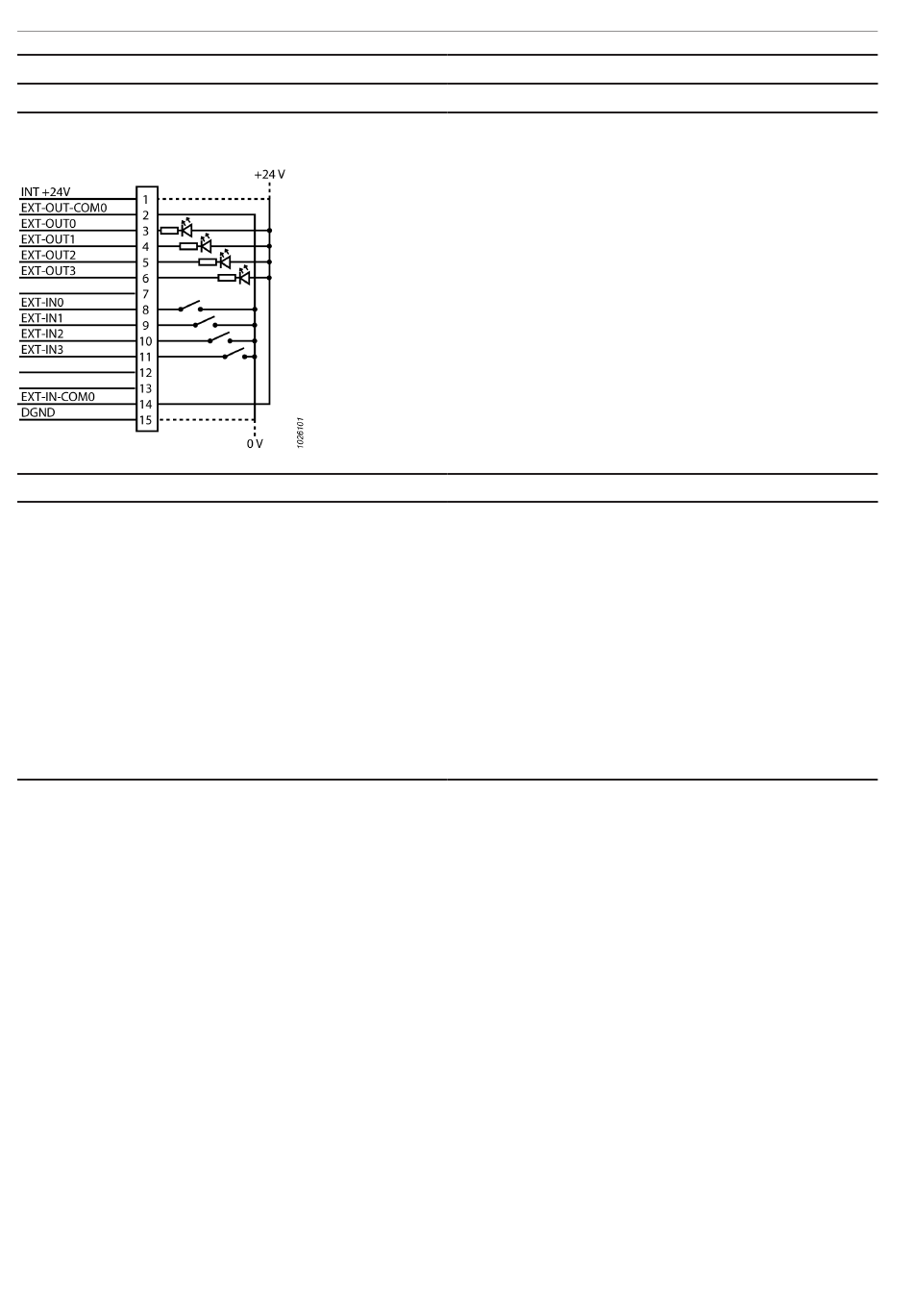

NPN-Modus
E/A
INT -24V
EXT-AUS-COM0
EXT-AUS0...EXT- AUS3
EXT-EIN0...EXT- EIN3
EXT-EIN-COM0
DGND
Mechanische Installation der Steuerung
Es gibt drei Möglichkeiten, mit der Steuerung zu arbeiten:
• Stehend auf einer Werkbank
• In der an einer vertikalen Fläche befestigten Wandhalterung
• Durch Befestigung an der Wand mit den Schrauben auf der Rückseite
Montage der Wandhalterung
1. Befestigen Sie die Halterung mit vier 5-mm-Schrauben an der Wand.
2. Ziehen Sie den Kolben an der Unterseite der Halterung heraus, und schie-
ben Sie die Steuerung in den Halter.
3. Die Steuerung wird vom Kolben fixiert, sobald Sie ihn loslassen.
Befestigung mit Schrauben auf der Rückseite
1. Entfernen Sie die beiden Schrauben, mit denen der Steuerungssockel be-
festigt ist.
50
DE
Beschreibung
0 V Ausgang
Beschreibung
+24 V Ausgang
An DGND
oder externe 0 V Versorgung anschließen.
Die Ausgänge werden bei einer Aktivierung an die
externe 0 V Versorgung angeschlossen.
Die Eingänge werden durch ein am Eingangsstift an-
gelegtes 0 V Signal aktiviert.
An INT +24 V
oder externe +24 V Versorgung
(nicht gleichzeitig) anschließen
0 V Ausgang
