Drucksache Nr. 9839 0591 04
Veröffentlichungsdatum 2020-02-24
Gültig ab Seriennummer A2410001
GTG25 F085-5/8
(8500 U/min)
(8500 U/min)
Lesen Sie alle Sicherheitshinweise und Anweisungen.
Die Nichtbeachtung der Sicherheitshinweise und Anweisungen
kann zu Stromschlägen, Bränden und/oder schweren Personen-
schäden führen.
Bewahren Sie alle Warnhinweise und Anweisungen zur künfti-
gen Verwendung auf.
GTG25 F085-5/8
8423252513
WARNUNG

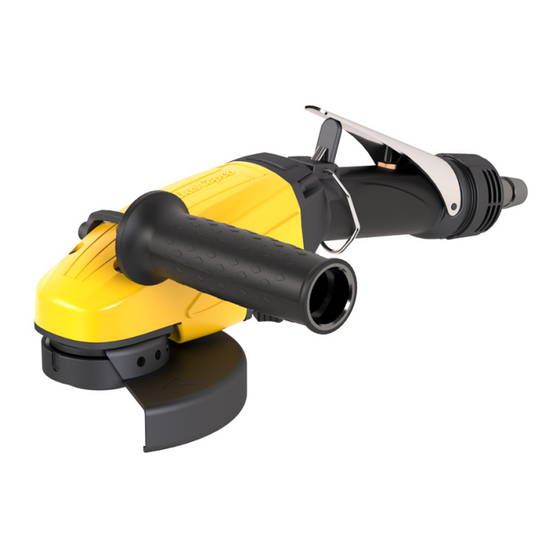

Turbine Grinders
Produktanweisungen
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für Atlas Copco GTG25 F085-5/8
Inhaltszusammenfassung für Atlas Copco GTG25 F085-5/8
- Seite 1 GTG25 F085-5/8 Drucksache Nr. 9839 0591 04 Turbine Grinders Veröffentlichungsdatum 2020-02-24 Gültig ab Seriennummer A2410001 Produktanweisungen GTG25 F085-5/8 8423252513 (8500 U/min) (8500 U/min) WARNUNG Lesen Sie alle Sicherheitshinweise und Anweisungen. Die Nichtbeachtung der Sicherheitshinweise und Anweisungen kann zu Stromschlägen, Bränden und/oder schweren Personen- schäden führen.
- Seite 2 GTG25 F085-5/8 17 Nm L = 900 mm (35") (RUBAIR16) 16 mm (5/8") 6.3 bar (-90 psig) 8500 r/min (rpm) 20 Nm © Atlas Copco Industrial Technique AB - 9839 0591 04...
-
Seite 3: Inhaltsverzeichnis
Hebelmontageoptionen ............... 13 Betriebsanleitung .................... 14 Verifizierung der Leerlaufdrehzahl............ 14 Einstellung des Stützgriffs .............. 16 Einstellung der Schutzhaube............... 17 Bedienung des Schleifgeräts............... 17 Wartung ......................... 20 Wartungsanweisungen ................... 20 Wartungsempfehlungen .............. 20 Vorbeugende Wartung ................ 20 Serviceanleitung .................. 20 Schmieranweisungen .................. 24 Schmieranleitung................. 24 © Atlas Copco Industrial Technique AB - 9839 0591 04... - Seite 4 Störungshilfe...................... 25 Störungshilfe.................... 25 Recycling ....................... 27 Umweltschutzbestimmungen................ 27 Recycling-Informationen ................. 27 © Atlas Copco Industrial Technique AB - 9839 0591 04...
-
Seite 5: Produktinformation
Garantiereparaturen werden nur in Atlas Copco-Werkstätten oder von einem zertifizierten Service- Partner ausgeführt. Atlas Copco bietet eine erweiterte Garantie und eine vorbeugende Wartung nach dem neuesten Stand der Technik durch seine ToolCover-Verträge. Weitere Informationen erhalten Sie von Ihrem lokalen Servicere- präsentanten. -
Seite 6: Servaid
Weitere Informationen finden Sie auf der Internetseite von Atlas Copco unter www.atlascopco.com/sds. Video Produktsicherheit für Schleifmaschinen Erfahren Sie mehr zu den Sicherheitsmerkmalen der Schleifmaschinen von Atlas Copco und den Maß- nahmen, die der Bediener für den sicheren Betrieb zu ergreifen hat. Klicken Sie auf den Link, oder scan- nen Sie den nachfolgenden QR-Code, um das Video anzusehen: https://www.youtube.com/watch?v=XK_dHwli8-Q... -
Seite 7: Herkunftsland
Arbeitsumgebung bereit. Kurzschlauch Vereinfacht den Luftanschluss und schützt das Werkzeug vor Verschmutzungen. Starterhebel Werkzeugstart und -stopp. Schild Gibt die Nenndrehzahl des Werkzeugs an. © Atlas Copco Industrial Technique AB - 9839 0591 04... -
Seite 8: Technische Produktdaten
Produktinformation GTG25 F085-5/8 Technische Produktdaten Technische Produktdaten finden Sie entweder auf ServAid oder auf der Internetseite von Atlas Copco. Besuchen Sie: https://servaid.atlascopco.com oder www.atlascopco.com. Service-Übersicht Wartungsempfehlungen Es wird empfohlen, eine vorbeugende Wartung regelmäßig durchzuführen. Beachten Sie die ausführli- chen Informationen über die vorbeugende Wartung. Wenn das Produkt nicht ordnungsgemäß funktioniert, bringen Sie es außer Betrieb und prüfen Sie es. -
Seite 9: Installation
Eine schlechte Luftqualität kann das Werkzeug beschädigen und die Leistung vermindern. ■ Für eine optimale Leistung und maximale Produktlebensdauer empfehlen wir den Einsatz von Druck- luft mit einem Taupunkt von 10 °C. Die Installation eines Atlas Copco-Kühllufttrockners wird empfoh- len. ■... -
Seite 10: Sichtprüfung - Werkzeuge Und Zubehör
Auf Schäden, Fett- und Ölleckagen prüfen, die die Sicherheit des Werkzeugs beeinträchtigen könnten. Installation - Überblick Legende für Seite 2 Empfohlenes Drehmoment Schlauchpeitschenlänge Schlauchdurchmesser Max. Arbeitsluftdruck Empfohlenes Drehmoment Max. Leerlaufdrehzahl © Atlas Copco Industrial Technique AB - 9839 0591 04... -
Seite 11: Bedienung
Bedieners an und verwenden Sie bei zu hohem Drehmoment einen Drehmomentarm oder einen Gegenhalter. ■ Verwenden Sie in staubigen Umgebungen ein System zur Staubabsaugung oder tragen Sie einen Mundschutz. © Atlas Copco Industrial Technique AB - 9839 0591 04... -
Seite 12: Konfigurationsanleitung
30 × 5,5 mm Empfohlenes Drehmo- 15 Nm 15 Nm 15 Nm ment Verriegelungssatz Handwerkzeug Sechskantschlüssel 4 Sechskantschlüssel 4 Sechskantschlüssel 4 Empfohlenes Drehmo- 15 Nm 15 Nm 15 Nm ment © Atlas Copco Industrial Technique AB - 9839 0591 04... -
Seite 13: Hebelmontageoptionen
Sie Zubehör austauschen oder Reparaturen ausführen. Beim Austauschen von Zubehörteilen oder Ausführen von Reparaturarbeiten stets Schutzhand- ► schuhe tragen. Entfernen Sie den Hebelstarter mit einem Schraubendreher. Entfernen Sie die beiden Schrauben am Freigabehalter. © Atlas Copco Industrial Technique AB - 9839 0591 04... -
Seite 14: Betriebsanleitung
Bei Nichtverwendung oder vor irgendwelchen Einstellungen den Druck im Schlauch ablassen und ► das Werkzeug von der Luftversorgung trennen. Stets die richtige Schlauchgröße und den richtigen Luftdruck für das Werkzeug verwenden. ► © Atlas Copco Industrial Technique AB - 9839 0591 04... - Seite 15 Die am Drehzahlmesser angegebene Leerlaufdrehzahl mit der am Werkzeug spezifizierten Drehzahl vergleichen. WARNUNG Verletzungsgefahr ■ Die gemessene Drehzahl darf nicht über der am Werkzeug angegebenen maximalen Dreh- zahl liegen. Bei einer Überdrehzahl das Werkzeug an ein zugelassenes Kundendienstzen- trum zurücksenden. © Atlas Copco Industrial Technique AB - 9839 0591 04...
-
Seite 16: Einstellung Des Stützgriffs
Den Stützgriff in eine geeignete Stellung bringen. Den Stützgriff mit der Schraube auf das empfohlene Drehmoment festziehen. WARNUNG Verletzungsgefahr ■ Vor dem Betrieb des Werkzeugs sicherstellen, dass die Schutzhaube in eine angemessene Position gebracht wurde. © Atlas Copco Industrial Technique AB - 9839 0591 04... -
Seite 17: Einstellung Der Schutzhaube
GEFAHR Verletzungsgefahr Wird das Werkzeug ohne Schutzhaube verwendet, besteht Verletzungsgefahr. Das Werkzeug immer mit der empfohlenen Schutzhaube verwenden. ► Sicherstellen, dass die Schutzhaube korrekt positioniert und nicht beschädigt ist. ► © Atlas Copco Industrial Technique AB - 9839 0591 04... - Seite 18 WARNUNG Beschädigungs- und Verletzungsgefahr Umlaufende Teile können Sachschäden und Verletzungen verursachen Vor dem Ablegen des Werkzeugs sicherstellen, dass es ausgeschaltet und zum Stillstand gekom- ► men ist. © Atlas Copco Industrial Technique AB - 9839 0591 04...
- Seite 19 GTG25 F085-5/8 Bedienung © Atlas Copco Industrial Technique AB - 9839 0591 04...
-
Seite 20: Wartung
Erforderliche Werkzeuge: ■ Schraubstock ■ Schraubendreher TX20 ■ Drehmomentschlüssel Ersatzteile ■ Service-Kit, einschließlich Ölspritze mit 7 ml Turbine Gearbox Oil 32 (bei Atlas Copco bestellbar). Drehmomentwandler ■ 3 Nm = 2,2 ftlb © Atlas Copco Industrial Technique AB - 9839 0591 04... - Seite 21 Getriebe beschädigen kann. Mit einem sauberen, fusselfreien Tuch Öl und Partikel vom an der Ölablassschraube befindlichen Magneten entfernen. Die Ölablassschraube an ihrer vorgesehenen Stelle anbringen und auf das empfohlene Drehmoment festziehen. © Atlas Copco Industrial Technique AB - 9839 0591 04...
- Seite 22 Den gereinigten bzw. den neuen Feinluftfilter im Ventilgehäuse installieren. Vorsichtig vorgehen, damit der Überdrehzahl-Abschaltmechanismus nicht ausgelöst wird. Den Griff am Motorgehäuse installieren. Die vier Schrauben im Griff auf das empfohlene Drehmoment festziehen. © Atlas Copco Industrial Technique AB - 9839 0591 04...
- Seite 23 Den Luftadapter mit einem Schraubenschlüssel vom Griff trennen. Den 360-Auslass-Adapter vom Griff montieren. Die Schraubkappe mit einem Schraubenschlüssel vom Griff montieren. Den Grobluftfilter mit einer Druckluftpistole reinigen. Den Grobluftfilter bei Schäden oder einer Störung austauschen. © Atlas Copco Industrial Technique AB - 9839 0591 04...
-
Seite 24: Schmieranweisungen
Universal Fabrikat Lager Energrease LS-EP2 Castrol Spheerol EP L2 Esso Beacon EP2 Rembrandt EP2 Mobil Mobilegrease XHP 222 Shell Alvania EP2 Texaco Multifak EP2 Molycote BR2 Plus © Atlas Copco Industrial Technique AB - 9839 0591 04... -
Seite 25: Störungshilfe
Leerlaufdrehzahl zu hoch Regler Motorgehäuse zu heiß Zu viel Öl im Getriebe Ölstand prüfen Ungewöhnliches Geräusch Zu wenig Öl im Getriebegehäuse Öl prüfen Getriebe beschädigt Falsches Getriebespiel Motorlager abgenutzt © Atlas Copco Industrial Technique AB - 9839 0591 04... - Seite 26 Störungshilfe GTG25 F085-5/8 * Diese Arbeit darf nur von einer autorisierten Werkstatt oder von qualifizierten Technikern durchgeführt werden. © Atlas Copco Industrial Technique AB - 9839 0591 04...
-
Seite 27: Recycling-Informationen
Metall, Stahl Autobalancer Metall, Stahl Stützgriff Metall, Aluminium Stützgriffhalter Metall, Stahl Schutzhaube Metall, Stahl Hebel, Starterhandgriff Metall, Stahl Starterhandgriff Metall, Aluminium Luftadapter Metall, Stahl Auslassadapter Kunststoffe, Sonstiges, PA66 Luftadapter Metall, Stahl © Atlas Copco Industrial Technique AB - 9839 0591 04... - Seite 28 Übersetzung der Originalbetriebsanleitung © Copyright 2020, Atlas Copco Industrial Technique AB. Alle Rechte vorbehalten. Jeglicher nicht autorisierte Gebrauch sowie das Kopieren der Inhalte ganz oder in Teilen ist verboten. Dies gilt insbesondere für Atlas Copco Industrial Handelsmarken, Modellbezeichnungen, Artikelnummern und Zeichnungen.
