MT Focus 400
Pour des informations sur la configuration des sorties et des entrées, consulter
ToolsTalk MT - Référence - État E/S.
AVIS
• Toutes les entrées sont isolées optiquement.
• En cas d'utilisation pour réinitialiser l'outil, la durée du signal doit être
de plus de 40 ms.
• La connexion interface peut être connectée en mode PNP (type de
source, logique positive) ou en mode NPN (type récepteur, logique né-
gative).

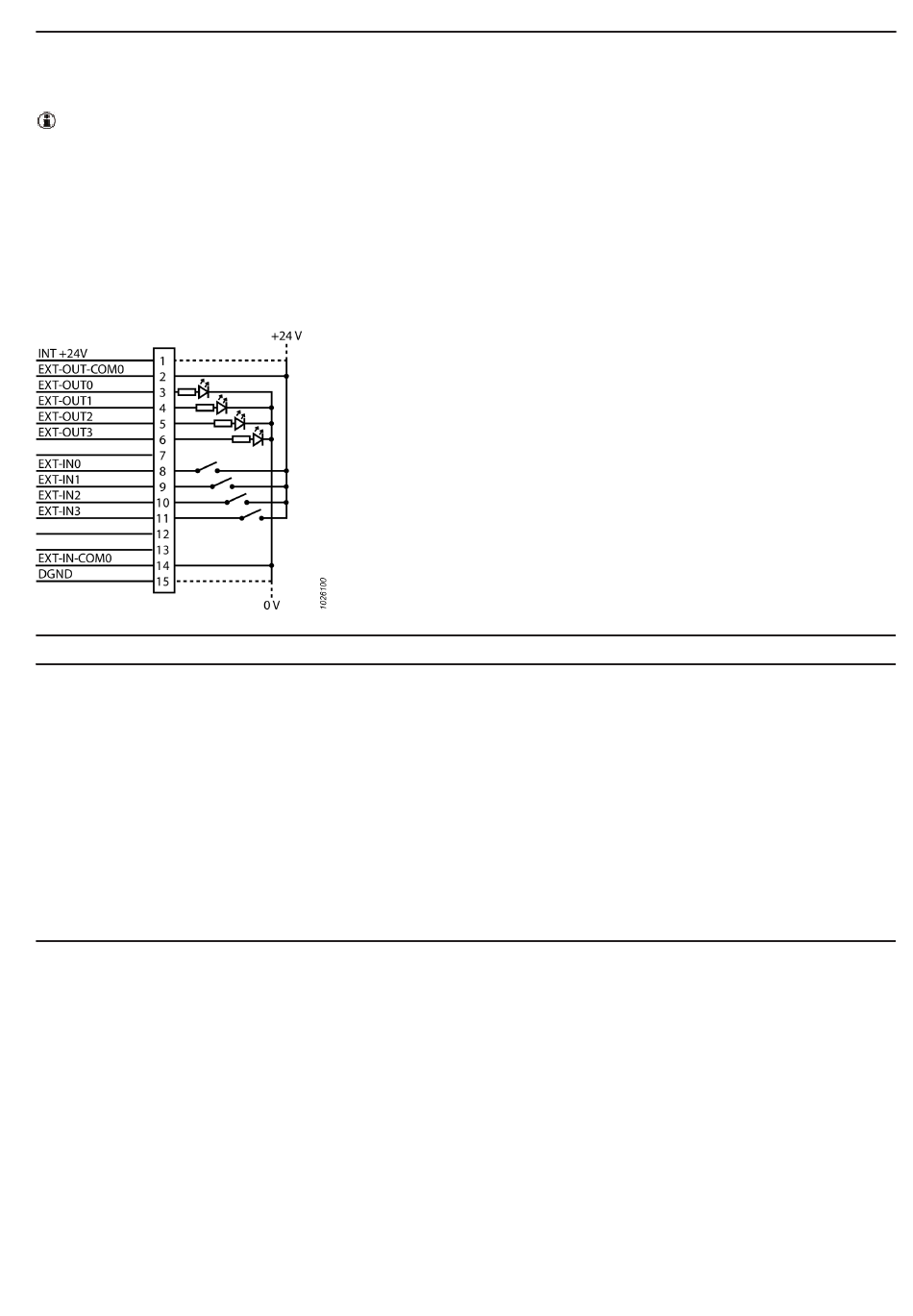

Mode PNP
E/S
INT -24V
EXT-OUT-COM0
EXT-OUT0...EXT- OUT3
EXT-IN0...EXT- IN3
EXT-IN-COM0
DGND
FR
Description
Sortie +24 V
Connecter à INT +24V
ou à la source +24 V externe
(pas en même temps).
Les sorties seront connectées à la source +24 V ex-
terne si elles sont activées.
Les entrées sont activées par un signal +24 V appli-
qué sur la broche d'entrée.
Connecter à DGND
ou 0 V externe.
Sortie 0 V
© Atlas Copco Industrial Technique AB - 9836 629400 00
Notice d'utilisation du produit
29
