Pokyny k používání výrobku

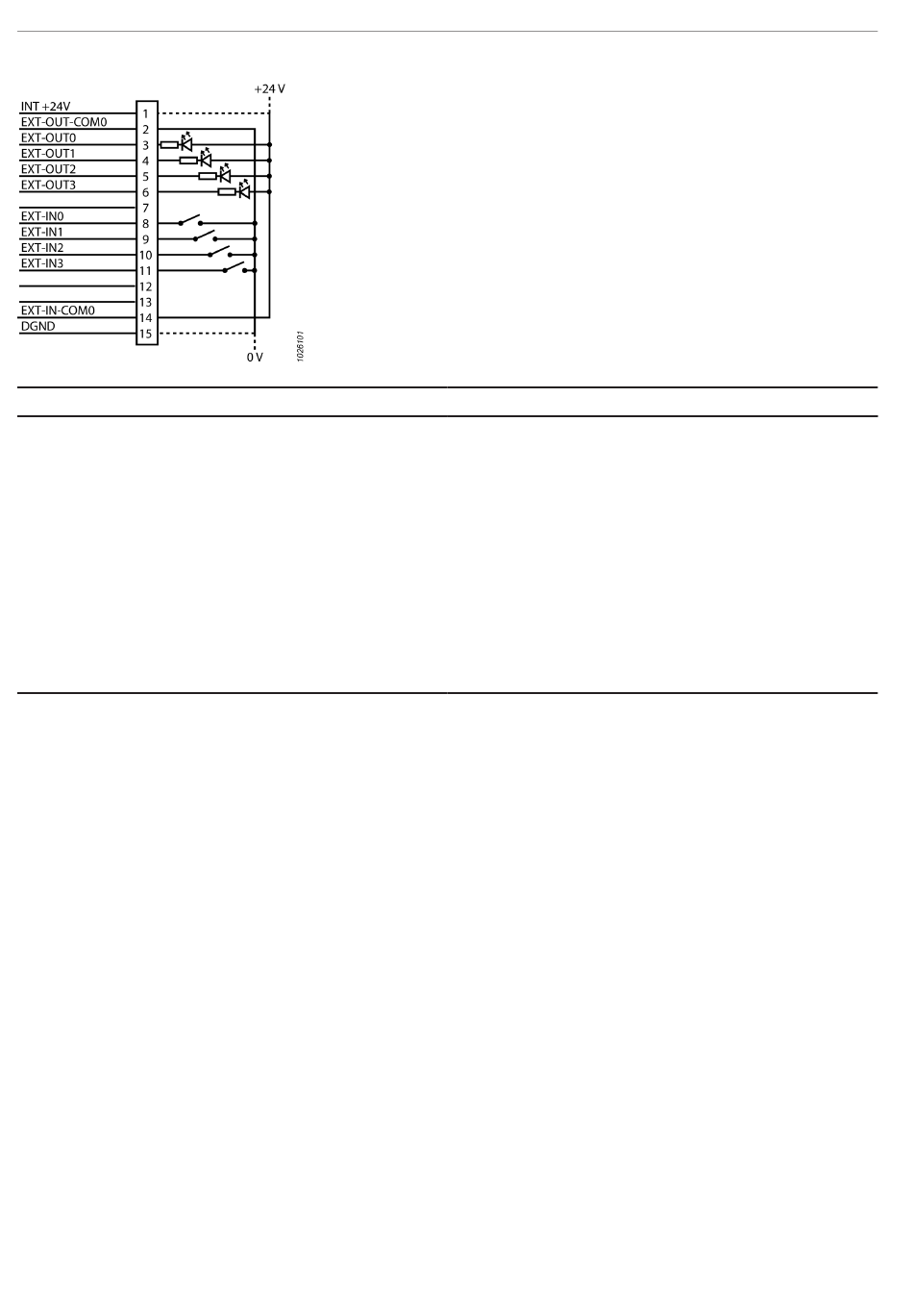

Režim NPN
I/O
INT -24V
EXT-OUT-COM0
EXT-OUT0...EXT- OUT3
EXT-IN0...EXT- IN3
EXT-IN-COM0
DGND
Mechanická instalace řídicí jednotky
Řídicí jednotku je možné používat třemi způsoby:
• Stojící na pracovním stole.
• Připevněnou ke svislému povrchu s použitím nástěnného držáku.
• Připevněnou ke svislému povrchu s použitím šroubů ze zadní strany.
Připevnění pomocí nástěnného držáku
1. Připevněte držák k povrchu pomocí čtyř 5mm šroubů.
2. Vytáhněte západkový čep z dolní strany držáku a zasuňte řídicí jednotku
do držáku.
3. Řídicí jednotka bude držena na místě západkovým čepem po jeho
uvolnění.
Připevnění pomocí zadních šroubů
1. Vyšroubujte dva šrouby, které drží podstavec řídicí jednotky.
2. Vyvrtejte dva otvory 5 mm do povrchu tak, aby odpovídaly otvorům
v zadní části řídicí jednotky. Nad otvory nechejte prostor pro konektory
a přiměřenou mezeru.
172
CS
Popis
Výstup +24 V
Připojte k DGND
nebo externímu zdroji 0 V.
Výstupy budou připojeny k externímu napětí 0 V při
jeho aktivaci.
Vstupy budou aktivovány signálem 0 V aplikovaným
na kolík vstupu.
Připojte k INT +24 V
nebo externímu zdroji +24 V
(nikoliv ale současně)
Výstup 0 V
© Atlas Copco Industrial Technique AB - 9836 629400 00
MT Focus 400
