5. Nástroj, připojený kabelem nástroje.
I/O: Jednoduchý digitální vstup pro speciální účely.
6.
7. DIGITAL I/O: Připojení různého příslušenství.
8. Připojení ochranného zápěstního pásku ESD
POZNÁMKA
Funkce měření momentu v řídicí jednotce je citlivá na přítomnost silných
magnetických polí.Nepokládejte magnetické předměty, například nástavce, na
řídicí jednotku nebo do její blízkosti.

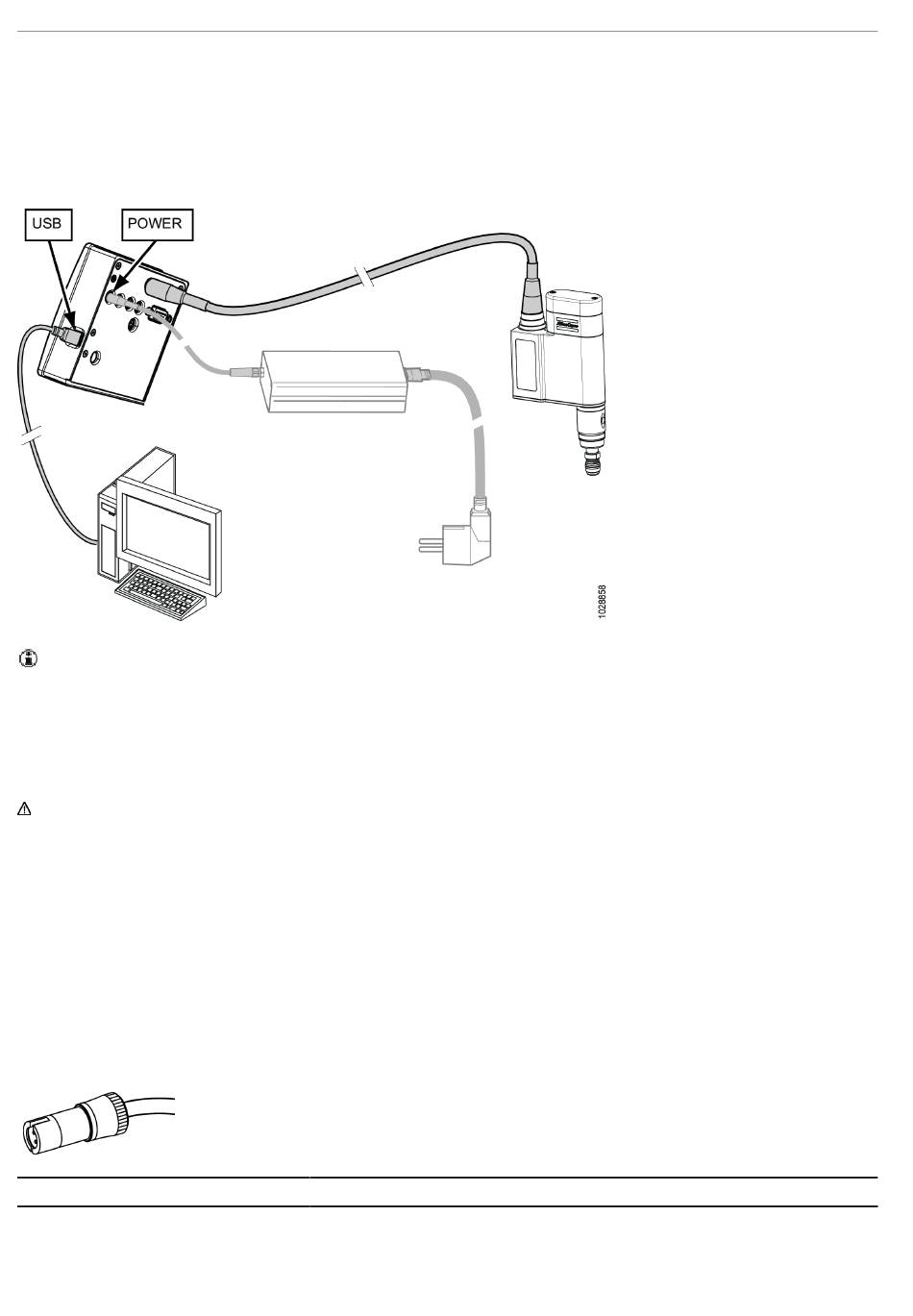

Připojení příslušenství
VAROVÁNÍ
• Interní napájecí zdroj 24 V může být zatížen maximálním proudem 700 mA.
Pokud může souhrnná hodnota všech zatížení překročit tuto hodnotu –
použijte externí zdroj +24 V.
Sériové rozhraní (RS232-C)
3pólový objímkový konektor pro sériové rozhraní.
Nastavení portu COM: 115200 Baud, 8 datových bitů, 1 stop bit, bez parity, bez
ověření typu handshake.
Použijte 3 pólovou kolíkovou zástrčku z řady Binder 719.
Kolík
1
168
CS
Signál
TxD
© Atlas Copco Industrial Technique AB - 9836 629400 00
MT Focus 400
Popis
Přenášená data
