제품 지침
I/O
EXT-IN-COM0
DGND
컨트롤러의 기계 설치
컨트롤러는 다음 세 가지 방법으로 사용할 수 있습니다.
• 워크 벤치 위에 세워 놓습니다.
• 벽면 브래킷을 사용하여 표면에 수직으로 설치합니다.
• 뒷면의 나사를 사용하여 표면에 수직으로 설치합니다.
벽면 브래킷 설치
1. 5 mm 나사 4개를 사용하여 브래킷을 표면에 설치합니다.
2. 브래킷 아래쪽에 있는 플런저를 빼내서 컨트롤러를 브래킷으로 밀어
넣습니다.
3. 컨트롤러가 풀리면 플런저로 배치하여 고정시킵니다.
뒤쪽 나사 설치
1. 컨트롤러 풋을 고정하는 2개의 나사를 제거합니다.
2. 컨트롤러의 뒷면에 있는 구멍에 맞게 표면에 5 mm 구멍을 2개 뚫습니
다. 커넥터 및 스피커용 구멍 위로 공간을 남겨두십시오.
3. 가급적 제거한 나사를 사용하여 컨트롤러를 표면에 설치합니다.
참고
• 나사가 컨트롤러 안으로 10 mm 이상 돌출되어서는 안 됩니다.
작동
Start(시작)

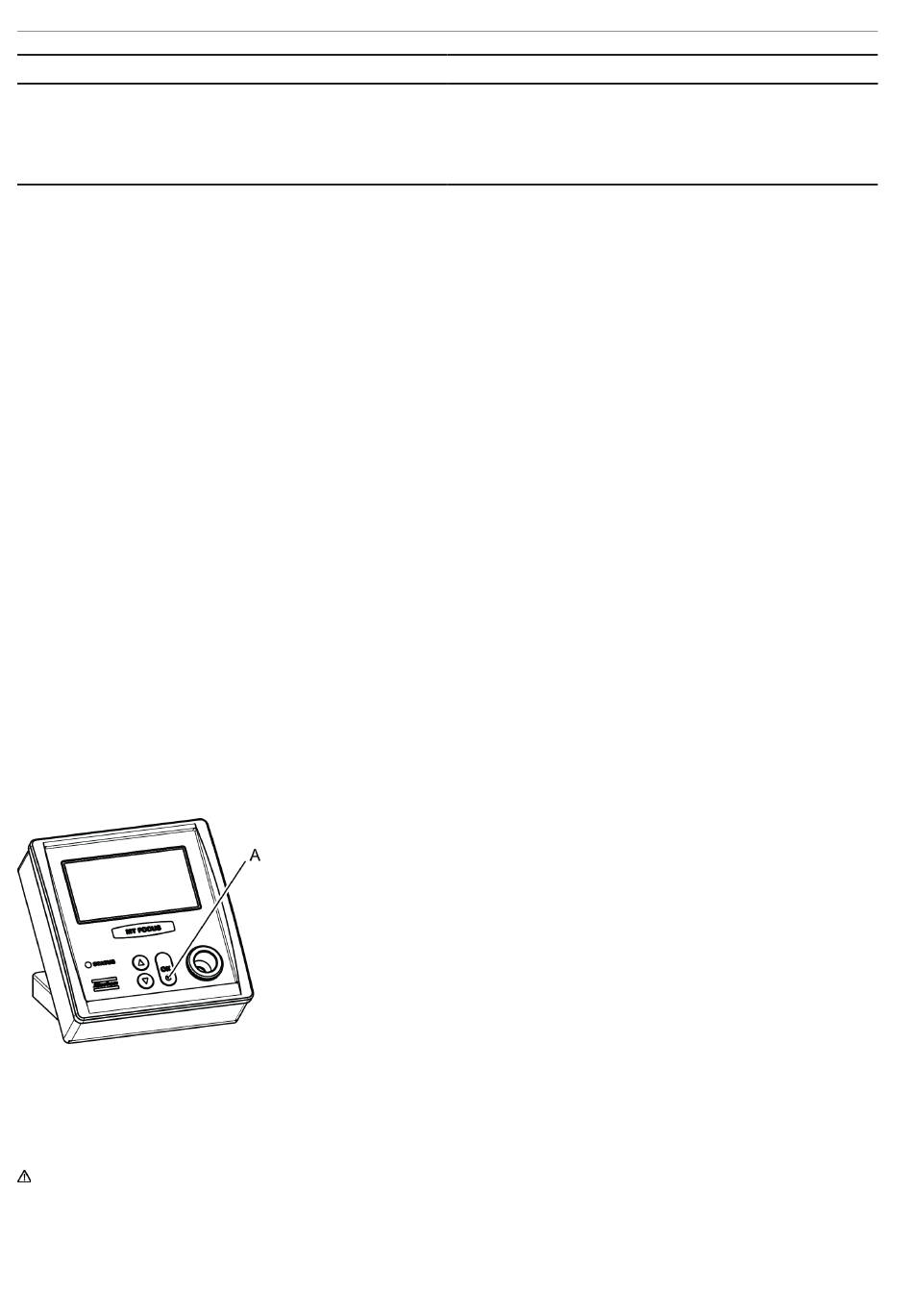

디스플레이가 켜질 때까지 컨트롤러에 있는 OK 버튼(A)을 길게 누릅니
다.
시스템을 초기화합니다.초기화 도중에 모든 기본 기능이 점검 및 표시됩
니다.
270
KO
설명
INT +24V
또는 외부 +24V
에 연결하되 동시에 연결하지는 않습니다.
0V 출력
