MT Focus 400

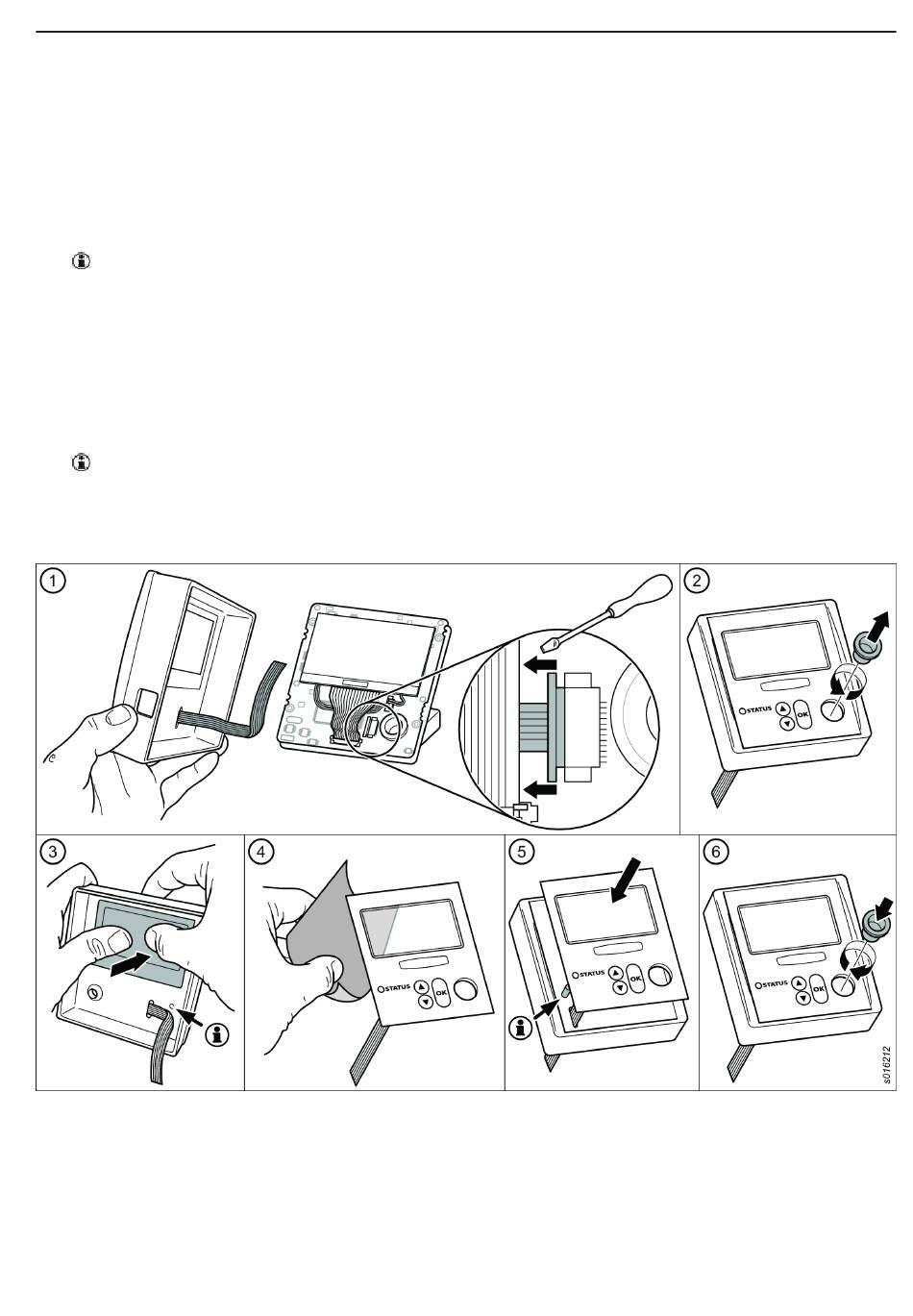

Remplacement de la façade
1. Ouvrir le connecteur à l'aide d'un petit tournevis et extraire prudemment le
câble plat.
2. Dévisser le porte-outil.
3.
• Détacher la façade. On pourra appuyer sur la fenêtre d'affichage depuis
l'intérieur.
• Nettoyer la surface intérieure du couvercle à l'alcool.
Ne pas perdre le tube lumineux.
4. Décoller les protections du panneau autocollant.
• Une protection sur les parties autocollantes.
• Une protection sur l'intérieur de la fenêtre transparente.
• Une protection sur l'extérieur de la fenêtre transparente.
5. Acheminer le câble plat de la nouvelle façade par l'orifice dans le boîtier et
fixer la nouvelle façade sur le boîtier.
S'assurer que le tube lumineux est correctement positionné.
6. Monter le porte-outil.
7. Insérer le câble plat dans le connecteur et fermer ce dernier en enfonçant la
pièce mobile à l'aide d'un petit tournevis.
Remplacement de l'afficheur
1. Ouvrir le connecteur en rabattant la pièce mobile vers le haut et vers l'avant
et extraire prudemment le câble plat.
2. Débrancher le connecteur blanc en tirant à la verticale.
FR
© Atlas Copco Industrial Technique AB - 9836 629400 00
39
