MT Focus 400

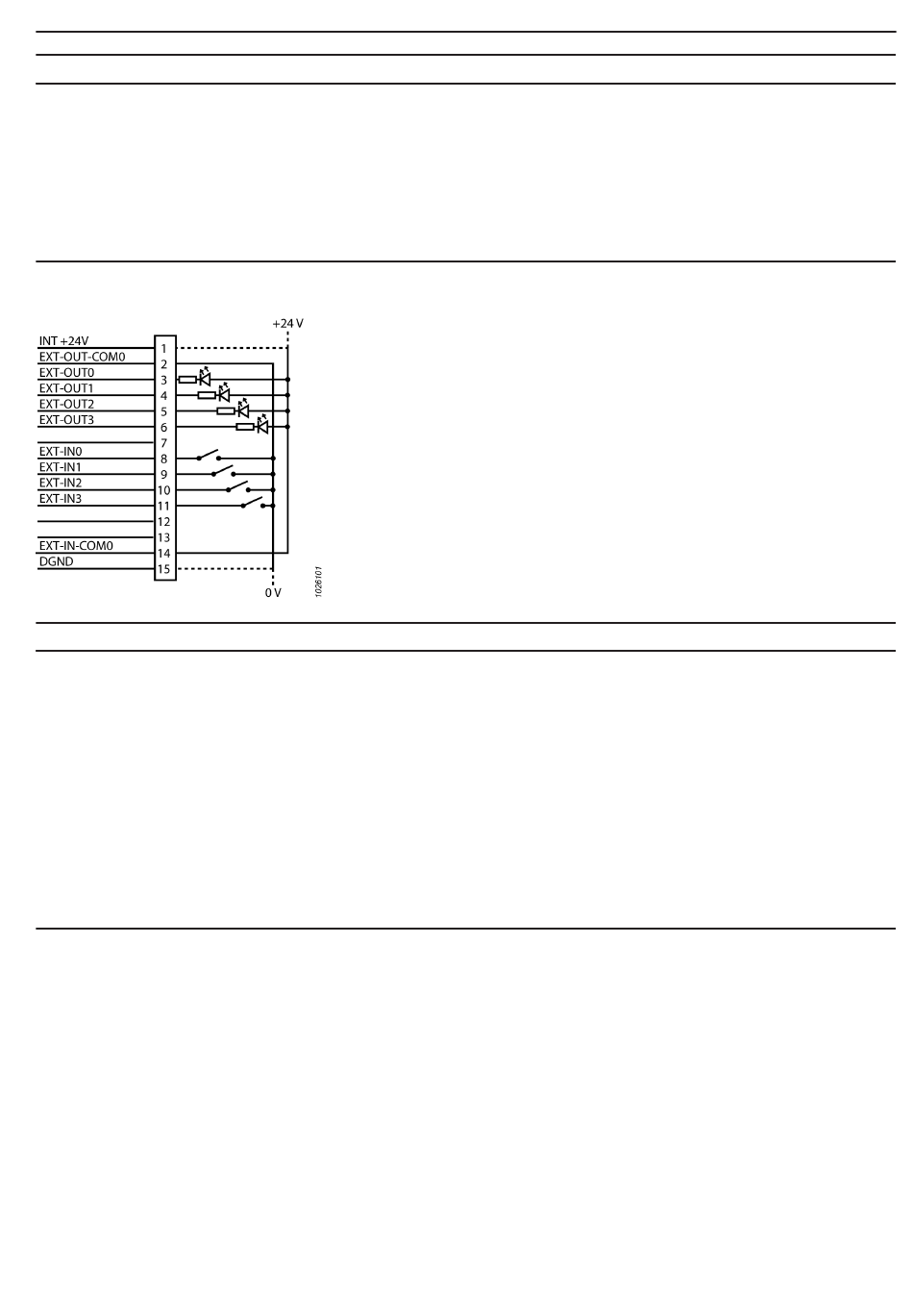

I/O
EXT-OUT0...EXT- OUT3
EXT-IN0...EXT- IN3
EXT-IN-COM0
DGND
Tryb NPN
I/O
INT -24V
EXT-OUT-COM0
EXT-OUT0...EXT- OUT3
EXT-IN0...EXT- IN3
EXT-IN-COM0
DGND
Mechaniczny montaż sterownika
Możliwe są trzy sposoby umieszczenia sterownika:
• Ustawienie na stole warsztatowym.
• Zamocowanie do pionowej powierzchni przy użyciu wspornika ściennego.
• Zamocowanie do pionowej powierzchni przy użyciu umieszczonych z tyłu
wkrętów.
Zamocowanie przy użyciu wspornika ściennego
1. Zamocować wspornik do powierzchni przy użyciu czterech wkrętów
5 mm.
PL
Opis
W przypadku uaktywnienia wyjścia zostaną podłą-
czone do zewnętrznego napięcia +24 V.
Wejścia zostaną uaktywnione przez sygnał +24 V
przyłożony do styku wejściowego.
Podłączyć do DGND
lub zewnętrznego napięcia 0 V
Wyjście 0 V
Opis
Wyjście +24 V
Podłączyć do DGND
lub zewnętrznego napięcia 0 V
W przypadku uaktywnienia wyjścia zostaną podłą-
czone do zewnętrznego napięcia 0 V.
Wejścia zostaną uaktywnione przez sygnał 0 V przy-
łożony do styku wejściowego.
Podłączyć do INT +24 V
lub zewnętrznego napięcia +24 V
(nie równocześnie)
Wyjście 0 V
