MT Focus 400
Informace ohledně konfigurace výstupů a vstupů viz ToolsTalk MT –
Reference – Stav I/O.
UPOZORNĚNÍ
• Všechny vstupy jsou opticky izolovány.
• Pokud je signál použit k resetování nástroje, musí být trvání signálu
delší než 40 ms.
• Připojení rozhraní může být připojeno v režimu PNP (zdrojový typ,
pozitivní logika), nebo v režimu NPN (spotřebičový typ, negativní
logika).

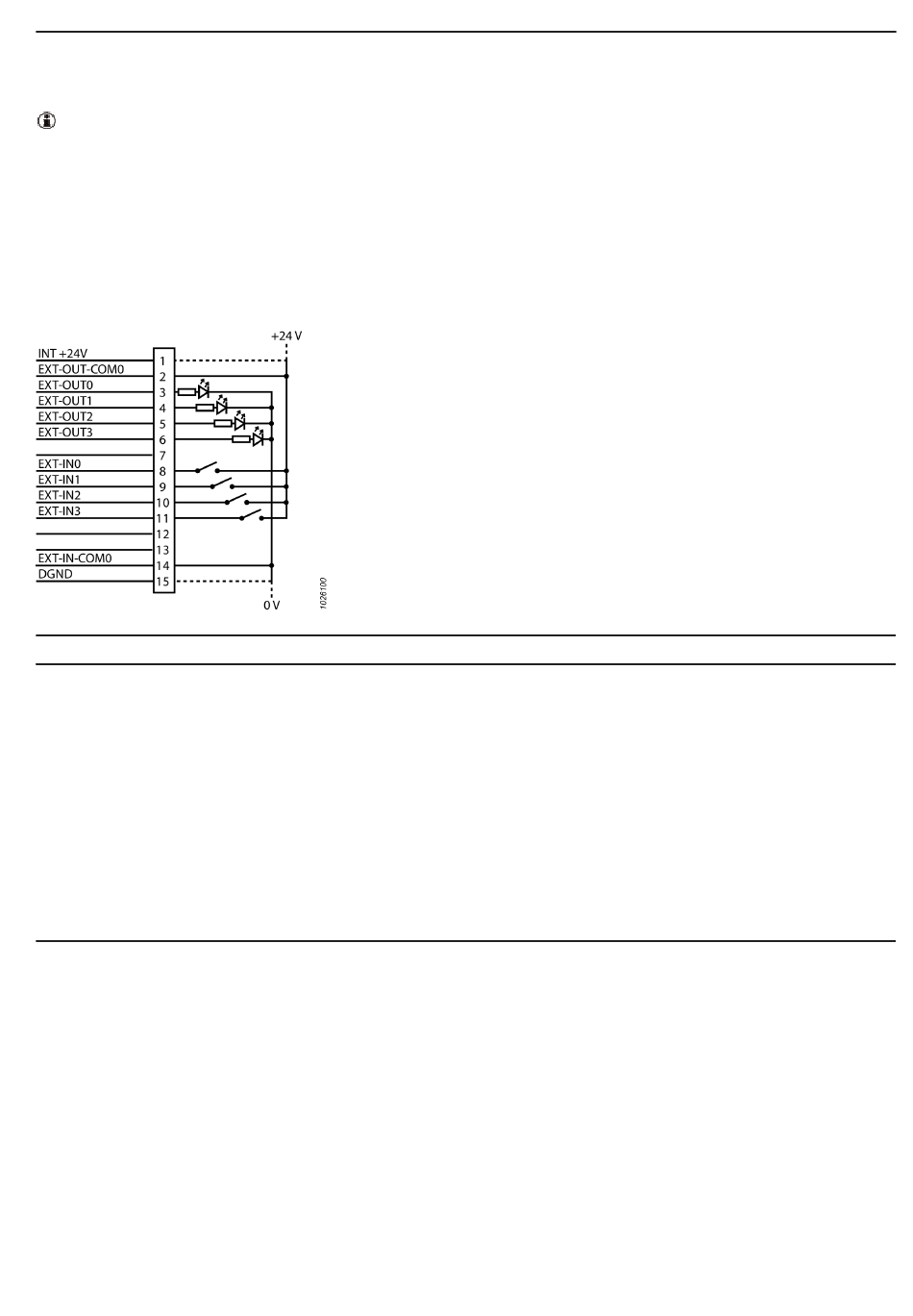

Režim PNP
I/O
INT -24V
EXT-OUT-COM0
EXT-OUT0...EXT- OUT3
EXT-IN0...EXT- IN3
EXT-IN-COM0
DGND
CS
Popis
Výstup +24 V
Připojte k INT +24 V
nebo externímu zdroji +24 V
(nikoliv ale současně)
Výstupy budou připojeny k externímu napětí +24 V
při jeho aktivaci.
Vstupy budou aktivovány signálem +24 V
aplikovaným na kolík vstupu.
Připojte k DGND
nebo externímu zdroji 0 V.
Výstup 0 V
© Atlas Copco Industrial Technique AB - 9836 629400 00
Pokyny k používání výrobku
171
