MT Focus 400

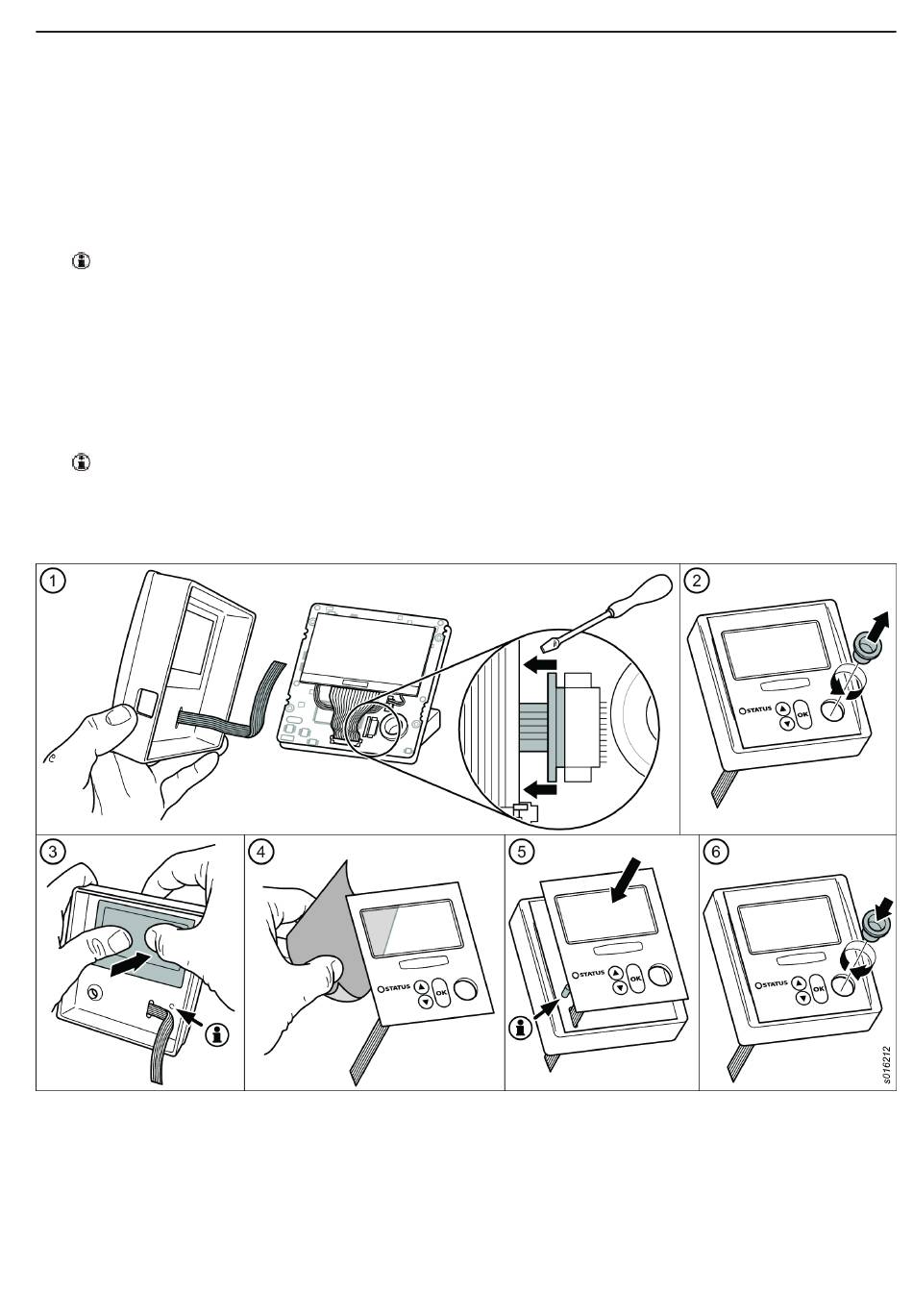

Sostituzione del pannello anteriore
1. Aprire il connettore utilizzando un piccolo cacciavite ed estrarre attenta-
mente il cavo piatto.
2. Svitare il portautensile.
3. • Sfilare il pannello anteriore. Si può premere la finestra di visualizzazio-
ne dall'interno.
• Pulire la superficie interna del coperchio con acqua ragia.
Non allentare il cavo a fibra ottica.
4. Sfilare i coperchi di protezione dal pannello autoadesivo.
• Un coperchio protegge le sezioni autoadesive.
• Un coperchio protegge l'interno della finestra trasparente.
• Un coperchio protegge l'esterno della finestra trasparente.
5. Instradare il cavo piatto dal nuovo pannello anteriore attraverso il foro
nell'alloggiamento, fissare il nuovo pannello anteriore all'alloggiamento.
Verificare che il cavo in fibra ottica sia posizionato correttamente.
6. Montare il portautensile.
7. Inserire il cavo piatto nel connettore e chiudere il connettore premendo nel-
la parte mobile utilizzando un piccolo cacciavite.
Sostituzione del display
1. Aprire il connettore piegando verso l'alto e in avanti la parte mobile ed
estrarre attentamente il cavo piatto.
2. Scollegare il connettore bianco tirandolo verso l'alto.
IT
