MT Focus 400
Saída de bomba de aspiração (VP)

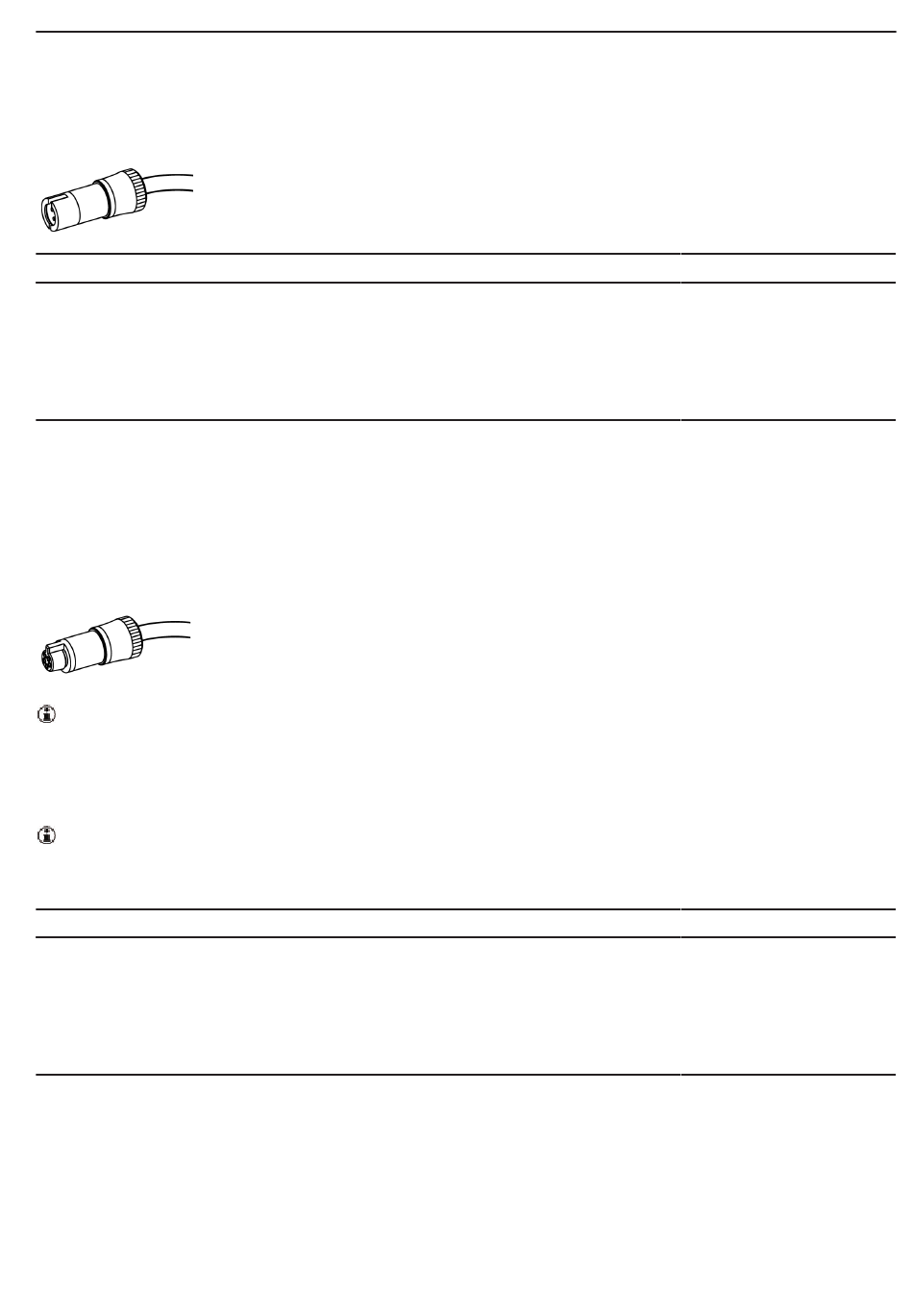

Conector de 5 pinos para conexão com a bomba de Aspiração Atlas Copco
VPX6 (24 V, 600 mA).
Use um conector macho de 5 pinos da Série Binder 719.
Pino
1
2
3
4
5
Entrada única configurável (E/S)
Conector macho de 5 pinos, configurável, por ex. como entrada para o
interruptor em forma de pedal.
Para mais informações na configuração da entrada, veja ToolsTalk MT -
Referência - Estado I/O.
Use um plugue de 5 pinos da Série Binder 719.
ATENÇÃO
• Esta entrada não é optoisolada.
Resistência de entrada
ATENÇÃO
• Se usada para reinicializar a ferramenta, a duração do sinal deverá ser
superior a 40 ms.
Pino
1
2
3
4
5
Um interruptor de 2 fios (por ex. um interruptor reed) está conectado aos pinos
1 e 5.
Um sensor com saída PNP está conectado aos pinos 1, 2 e 5.
Saída
+24 V
+24 V
Bomba ativada
GND (0 V)
GND (0 V)
Saída
+24 V
GND (0 V)
Entrada digital
© Atlas Copco Industrial Technique AB - 9836 629400 00
PT
Descrição
+24 V internos
+24 V internos
Saída digital
0 V internos
0 V internos
10 kΩ
Descrição
+24 V internos
Saída de 0 V
Entrada digital
Instruções para Produto
Padrão
Padrão
Iniciar aperto
