MT Focus 400
Patilla
14
15
Para obtener información sobre la configuración de las entradas y las salidas,
consulte ToolsTalk MT - Referencia - Estado E/S.
AVISO
• Todas las entradas están optoaisladas.
• Si se utiliza para restablecer la herramienta, la duración de la señal debe
ser superior a 40 ms.
• La conexión de la interfaz puede realizarse en modo PNP (tipo de
fuente, lógica positiva), o en modo NPN (tipo disipador, lógica negati-
va).

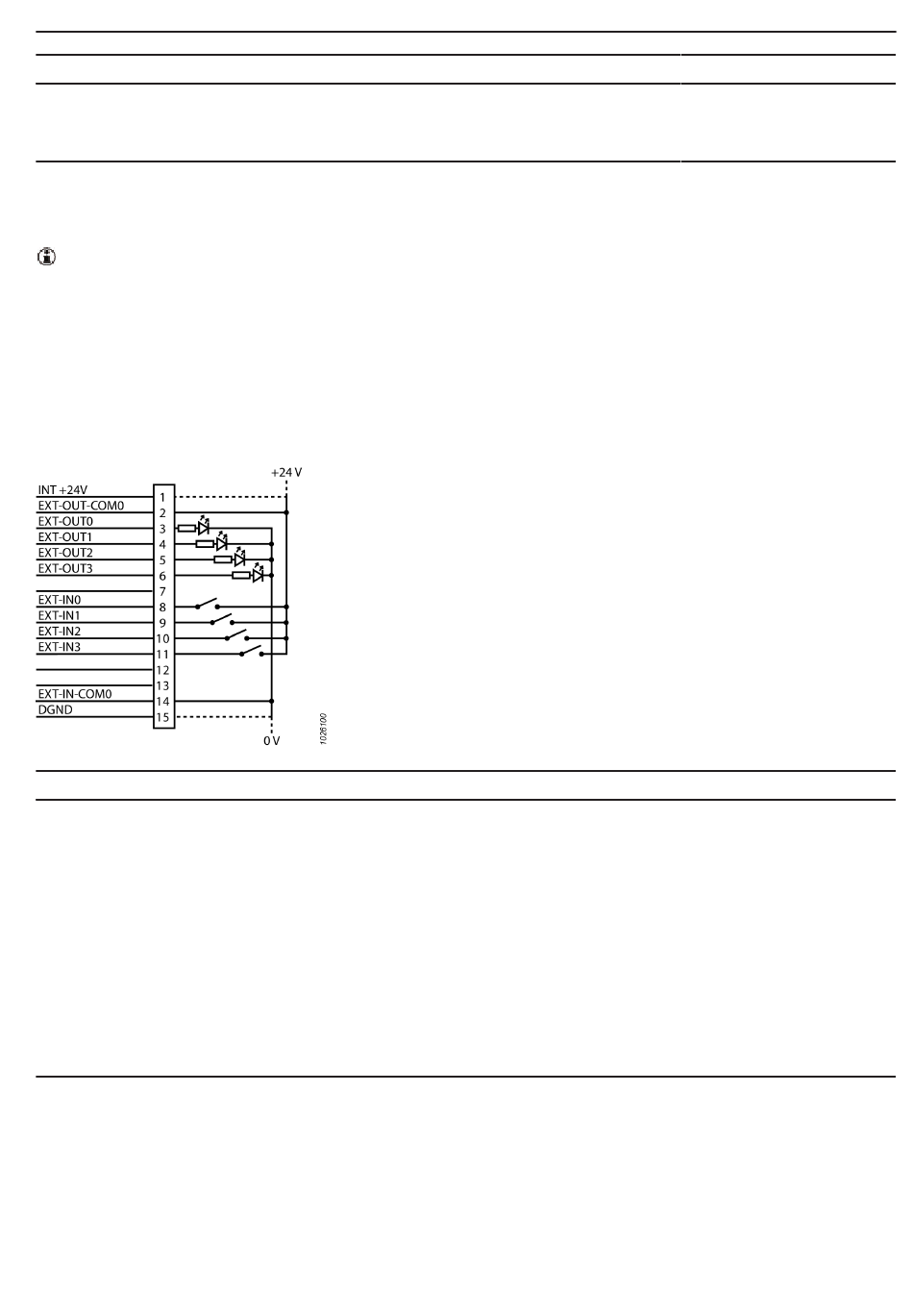

modo PNP
E/S
INT -24V
EXT-OUT-COM0
EXT-OUT0...EXT- OUT3
EXT-IN0...EXT- IN3
EXT-IN-COM0
DGND
E/S
EXT-IN-COM0
DGND
© Atlas Copco Industrial Technique AB - 9836 629400 00
ES
Descripción
Línea externa común para
señales de entrada
Masa interna
Descripción
Salida +24 V
Conectar a INT +24V
o +24 V externa
(no simultáneamente)
Las salidas se conectarán a la señal de +24 V externa
al activarse.
Las entradas serán activadas por una señal de +24 V
aplicada a la patilla de entrada.
Conectar a DGND
o 0 V externa.
Salida 0 V
Instrucciones del producto
Predet.
