MT Focus 400
Para mais informações na configuração da saída e entrada, veja ToolsTalk MT
- Referência - Estado I/O.
ATENÇÃO
• Todas as entradas são optoisoladas.
• Se usada para reinicializar a ferramenta, a duração do sinal deverá ser
superior a 40 ms.
• A conexão de interface pode ser conectada no modo PNP (tipo de
fonte, lógica positiva), ou no modo NPN (tipo de coletor, lógica
negativa).

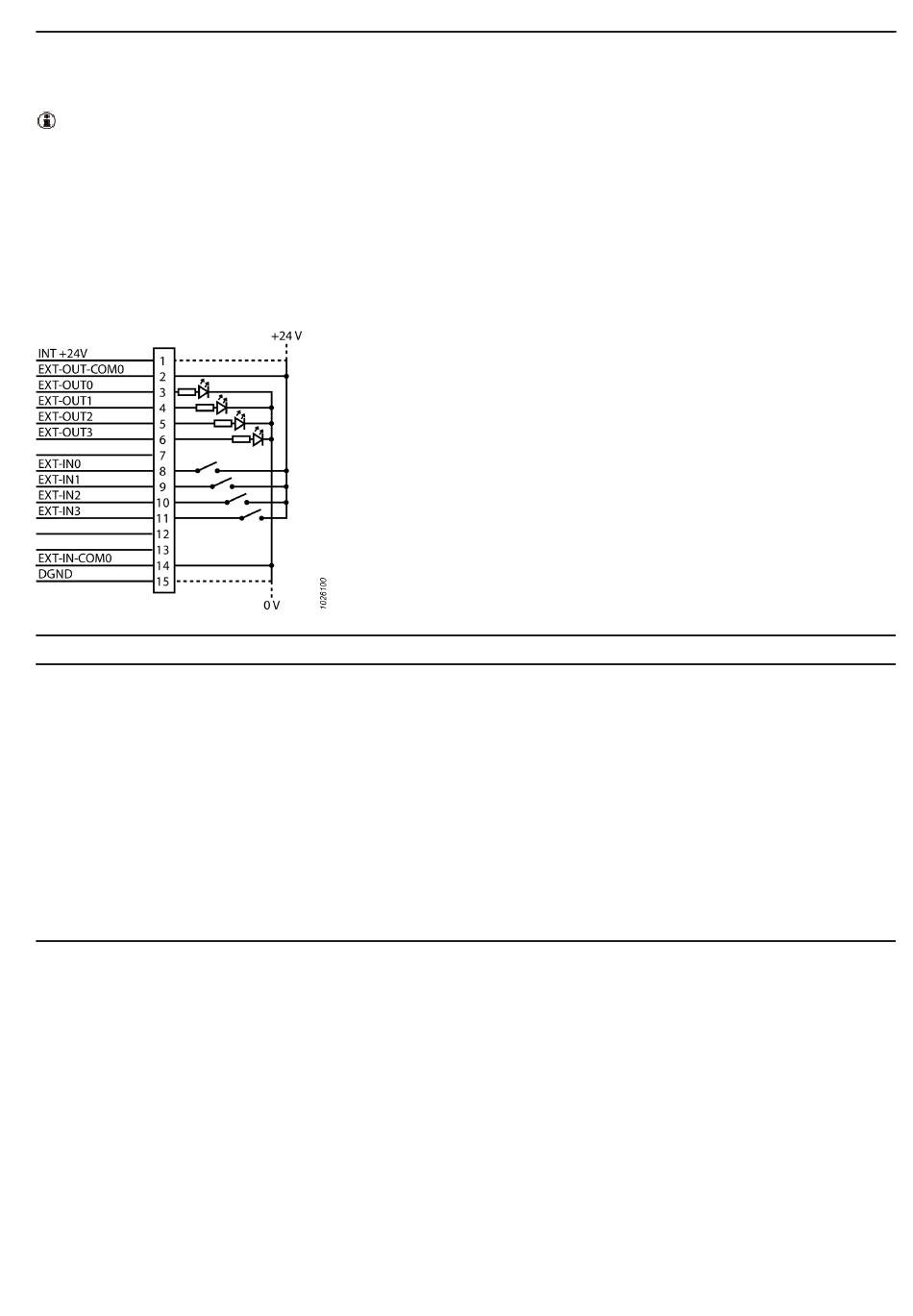

modo PNP
I/O
INT -24V
EXT-OUT-COM0
EXT-OUT0...EXT- OUT3
EXT-IN0...EXT- IN3
EXT-IN-COM0
DGND
PT
Descrição
Saída de +24 V
Conectar à INT +24V
ou à +24 V externa
(não ao mesmo tempo)
As saídas serão conectadas à +24 V externa, quando
ativadas.
As entradas serão ativadas com um sinal +24 V
aplicado ao pino de entrada.
Conecte à DGND
ou à 0 V externa.
Saída de 0 V
