3.5

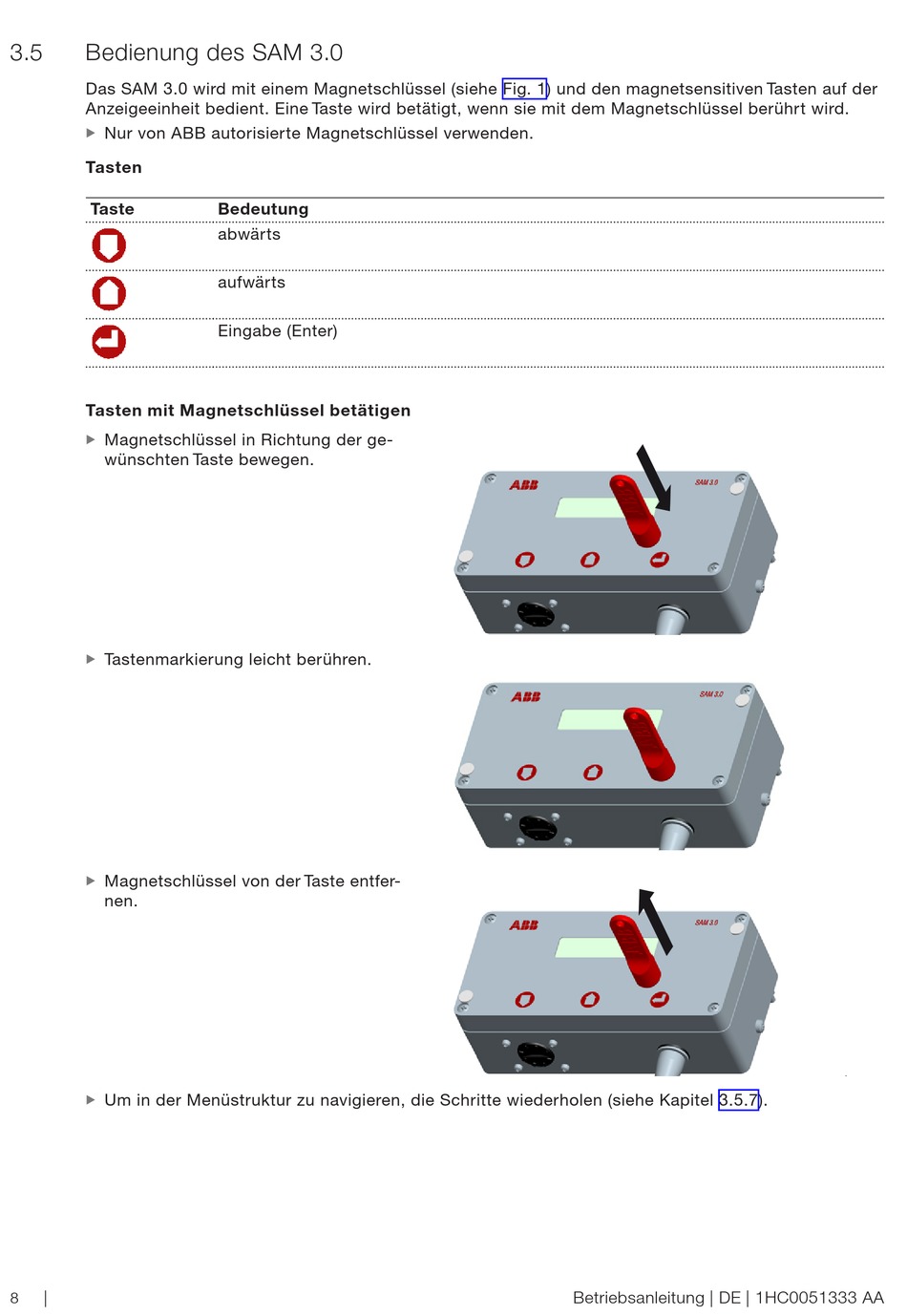

Bedienung des SAM 3.0
Das SAM 3.0 wird mit einem Magnetschlüssel (siehe Fig. 1) und den magnetsensitiven Tasten auf der
Anzeigeeinheit bedient. Eine Taste wird betätigt, wenn sie mit dem Magnetschlüssel berührt wird.
Nur von ABB autorisierte Magnetschlüssel verwenden.
X
X
Tasten
Taste
TastenXmitXMagnetschlüsselXbetätigen
Magnetschlüssel in Richtung der ge-
X
X
wünschten Taste bewegen.
Tastenmarkierung leicht berühren.
X
X
Magnetschlüssel von der Taste entfer-
X
X
nen.
Um in der Menüstruktur zu navigieren, die Schritte wiederholen (siehe Kapitel 3.5.7).
X
X
|
8
Bedeutung
abwärts
aufwärts
Eingabe (Enter)
Betriebsanleitung | DE | 1HC0051333 AA
