neobotix ROX Betriebsanleitung Seite 21

KAPITEL 3. ROX
Beschreibung
Abstand der Antriebsräder zur Fahrzeugmitte
Abstand der Lenkrolle zur Fahrzeugmitte
Spurweite der Antriebsräder
Breite der Antriebsräder
Breite der Lenkrollen
Durchmesser der Antriebsräder
Durchmesser der Lenkrollen

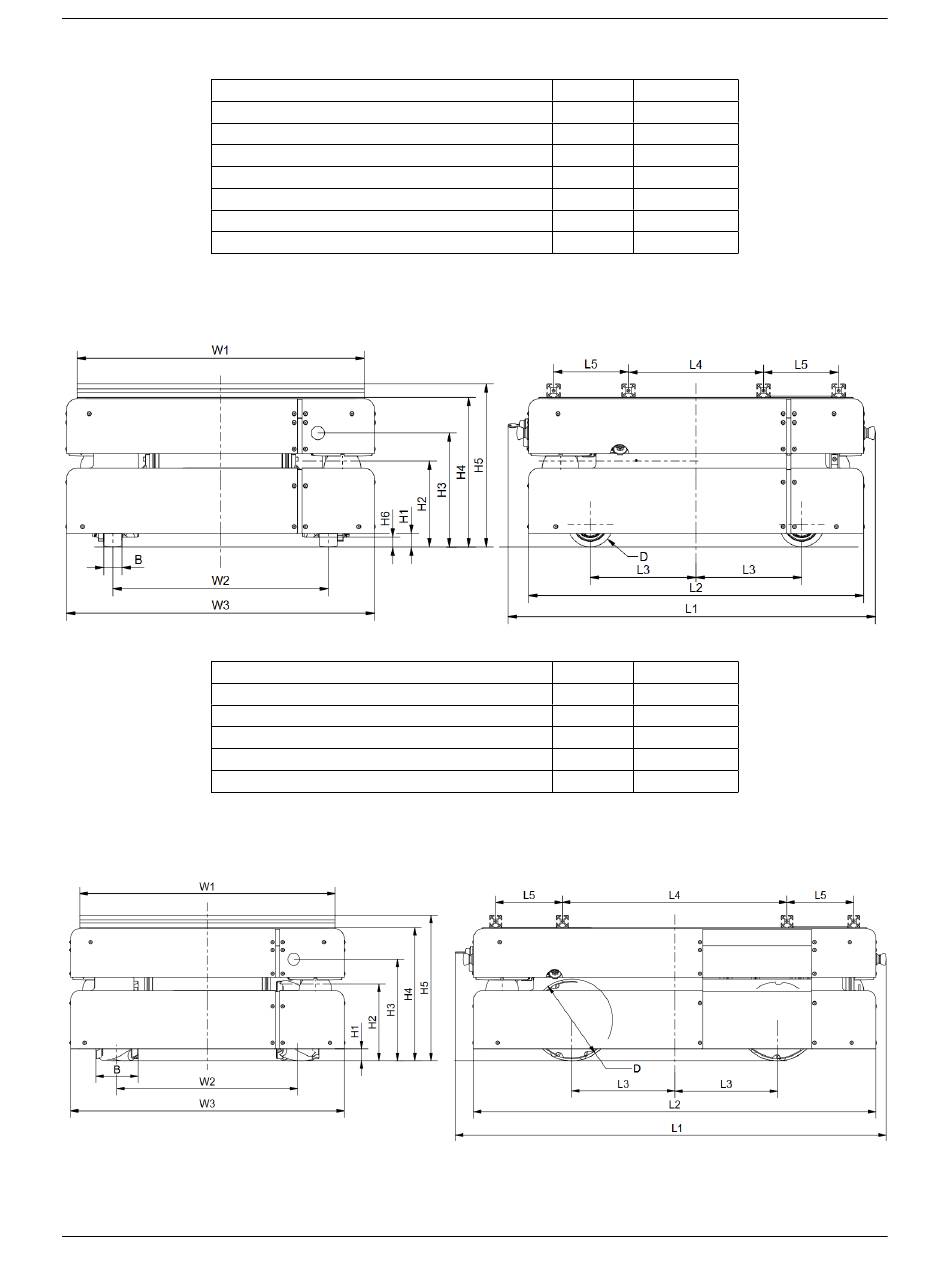

3.3.1.6 Abmessungen des ROX-Argo
Beschreibung
Abstand der Antriebsräder zur Fahrzeugmitte
Bodenfreiheit der ArgoDrive-Träger
Spurweite der Antriebsräder
Breite der Antriebsräder
Durchmesser der Antriebsräder
3.3.1.7 Abmessungen des ROX-Meca
3.3. MECHANISCHE EIGENSCHAFTEN
Symbol Wert (mm)
L3.1 243.5
L3.2 278.5
W2 595.5
B1 30
B2 70
D1 150
D2 80
Symbol Wert (mm)
L3 233.5
H6 21
W2 476
B 40
D 100
17
