KAPITEL 3. ROX

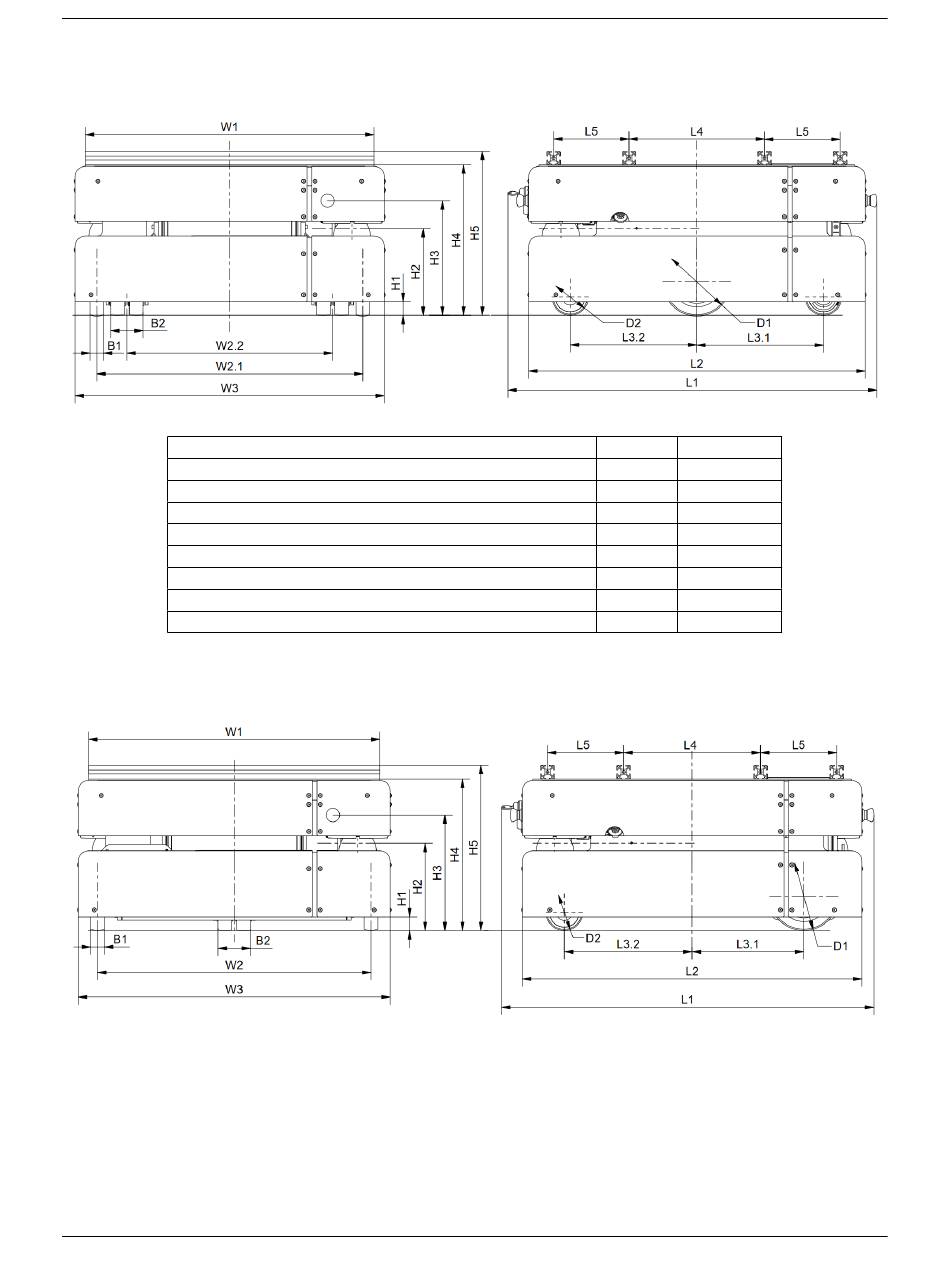

3.3.1.4 Abmessungen des ROX-Diff
Beschreibung
Abstand der voreilenden Lenkrollen zur Fahrzeugmitte
Abstand der nachlaufenden Lenkrollen zur Fahrzeugmitte
Spurweite der Antriebsräder
Spurweite der Lenkrollen
Breite der Antriebsräder
Breite der Lenkrollen
Durchmesser der Antriebsräder
Durchmesser der Lenkrollen
3.3.1.5 Abmessungen des ROX-Trike
3.3. MECHANISCHE EIGENSCHAFTEN
Symbol Wert (mm)
L3.1 188.5
L3.2 278.5
W2.1 585
W2.2 452
B1 30
B2 70
D1 150
D2 80
