Funktionsprinzip, Optionen, Technische Daten
combiSENSOR
All manuals and user guides at all-guides.com
2.2
Aufbau des kompletten Messsystems
Das in ein Aluminiumgehäuse eingebaute, berührungslos arbeitende Messsystem, siehe
Abb.
3, setzt sich zusammen aus:
- Sensor KSH5 mit Sensorkabel,
- Controller KSS6380

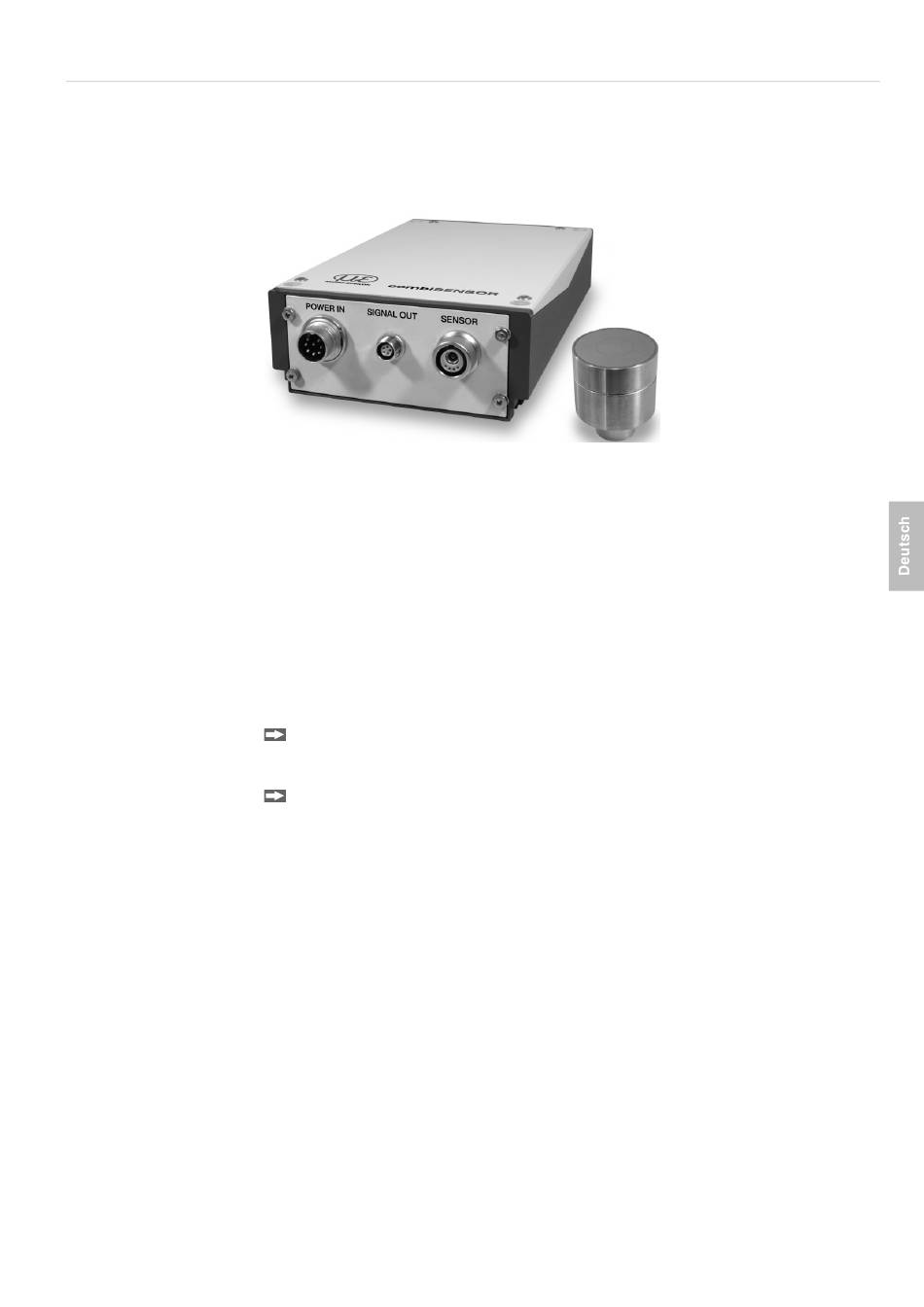

Abb. 3 Einkanal-Messsystem
2.2.1
Sensor
Der combiSENSOR vereint im Sensorgehäuse einen Wirbelstrom-Wegsensor und einen
kapazitiven Wegsensor.
Zur Erzielung genauer Messergebnisse ist die Sensorstirnfläche unbedingt sauber zu
halten und eine Beschädigung auszuschließen.
Das kapazitive Messverfahren ist flächengebunden. Der combiSENSOR benötigt eine
Mindestfläche von ø 45 mm.
2.2.2
Sensorkabel
Sensor und Controller sind mit einem speziellen, doppelt geschirmten 1 m langen Sen-
sorkabel verbunden.
Kürzen oder verlängern Sie nicht dieses spezielle Sensorkabel. Quetschen Sie das
Sensorkabel nicht. Ändern Sie das Sensorkabel nicht. Dieses führt zu einem Verlust
der Funktionalität oder der spezifizierten technischen Daten.
Verlegen Sie das Sensorkabel in einem geschütztem Bereich.
Ein beschädigtes Kabel kann nicht repariert werden. Das Sensorkabel ist nicht schlepp-
kettentauglich.
Minimaler Biegeradius: 20 mm (einmalig), 80 mm (ständig).
i
Schalten Sie die Spannungsversorgung des Controllers ab, wenn Sie die Kabelver-
bindung lösen oder verändern.
Seite 9
