Funktionsprinzip, Technische Daten
2.
2.1
Mit dem Seilzugprinzip wird eine Linearbewegung in eine Widerstandsänderung transformiert.
Ein Messseil aus hochflexiblen rostfreien Stahladern wird auf eine Trommel mit Hilfe eines langlebigen Feder-
Motors aufgewickelt.
Die Wickeltrommel ist axial mit einem Potentiometer gekoppelt.

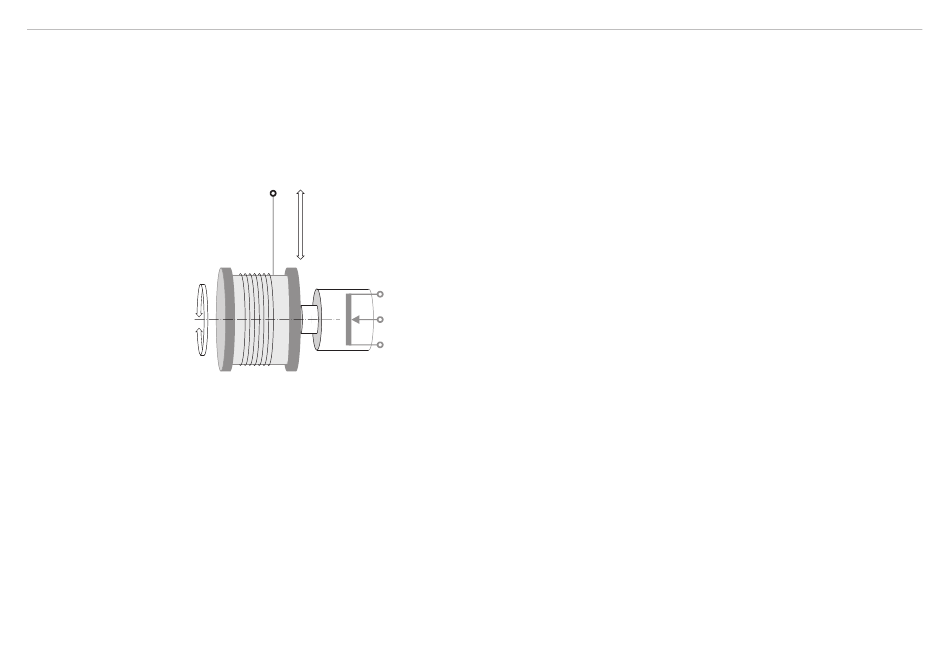

Abb. 1 Seilzug-Wegsensor mit Potentiometer
2.2
Das Seilzugprinzip wird in der Gehäusebauform K100 mit unterschiedlichen Messbereichen von 2300 bis
5000 mm angewendet.
Elektrischer Anschluss ist der Potentiometerausgang (Widerstandsteiler).
wireSENSOR, Serie WPS K100
Funktionsprinzip, Technische Daten
Messprinzip
Aufbau
Seite 10
