Proline Promag P 500 PROFINET
Endress+Hauser

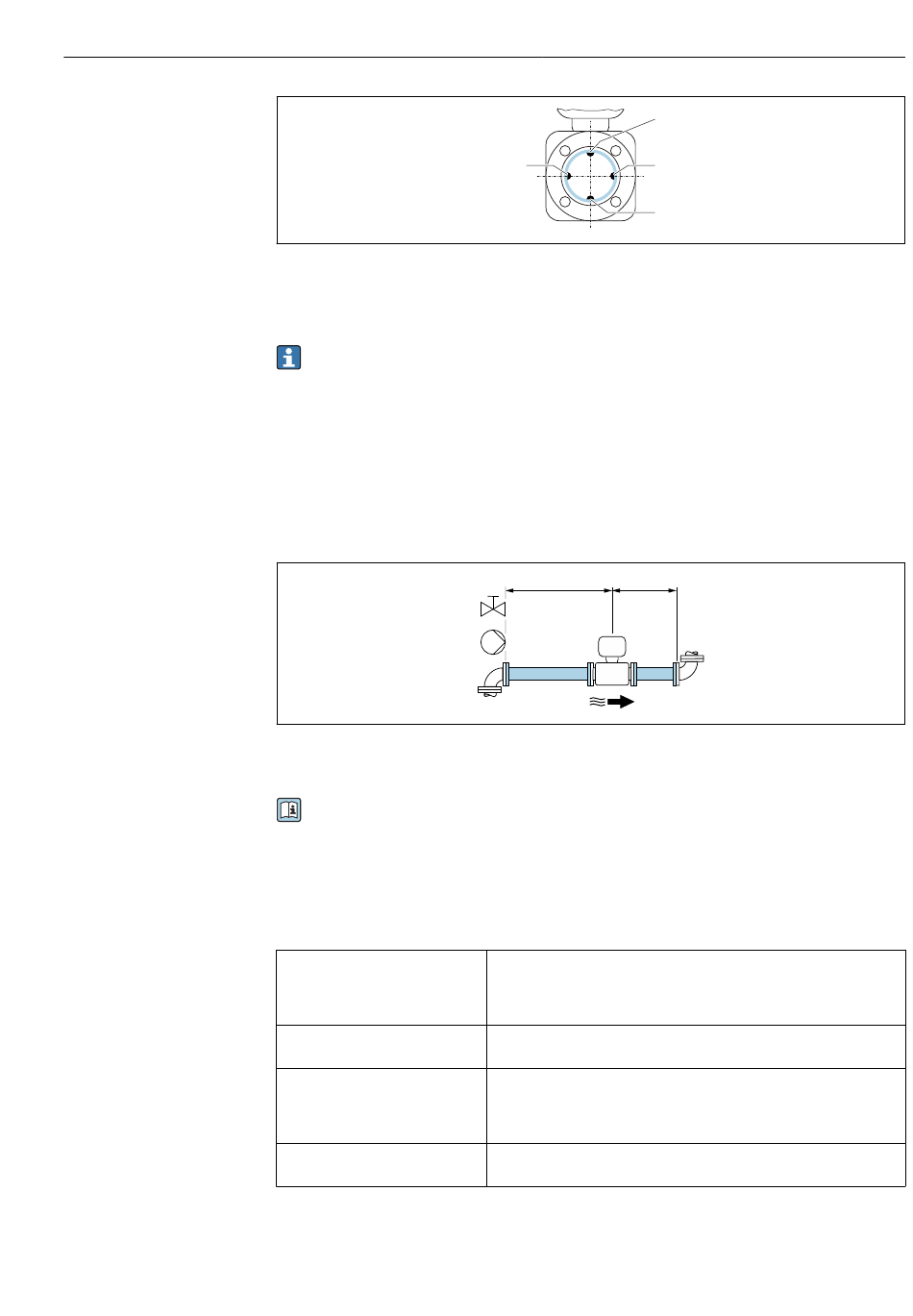

1
MSÜ-Elektrode für die Leerrohrüberwachung
2
Messelektroden für die Signalerfassung
3
Bezugselektrode für den Potenzialausgleich
Messgeräte mit dem Elektroden aus Tantal oder Platin können ohne MSÜ-Elektrode
bestellt werden. In dem Fall erfolgt die Leerrohrüberwachung über die Messelektro-
den.
Ein- und Auslaufstrecken
Den Messaufnehmer nach Möglichkeit vor Armaturen wie Ventilen, T-Stücken oder Krüm-
mern montieren.
Zur Einhaltung der Messgenauigkeitsspezifikationen folgende Ein- und Auslaufstrecken
beachten:
Einbaumaße
Angaben zu den Abmessungen und Einbaulängen des Geräts: Dokument "Technische
Information", Kapitel "Konstruktiver Aufbau" .
6.1.2
Anforderungen aus Umgebung und Prozess
Umgebungstemperaturbereich
Messumformer
Vor-Ort-Anzeige
Messaufnehmer
Messrohrauskleidung
1
2
2
3
≥ 5 × DN
≥ 2 × DN
• Standard: –40 ... +60 °C (–40 ... +140 °F)
• Optional: –50 ... +60 °C (–58 ... +140 °F) (Bestellmerkmal "Test, Zeug-
nis", Option JN "Umgebungstemperatur Messumformer –50 °C (–
58 °F)")
–20 ... +60 °C (–4 ... +140 °F), außerhalb des Temperaturbereichs kann
die Ablesbarkeit der Vor-Ort-Anzeige beeinträchtigt sein.
• Werkstoff Prozessanschluss, Kohlenstoffstahl:
–10 ... +60 °C (+14 ... +140 °F)
• Werkstoff Prozessanschluss, Rostfreier Stahl:
–40 ... +60 °C (–40 ... +140 °F)
Den zulässigen Temperaturbereich der Messrohrauskleidung nicht über-
oder unterschreiten .
Montage
A0029344
A0028997
25
