Lenovo ThinkSystem SD650-I V3 Neptune DWC Benutzerhandbuch Seite 71

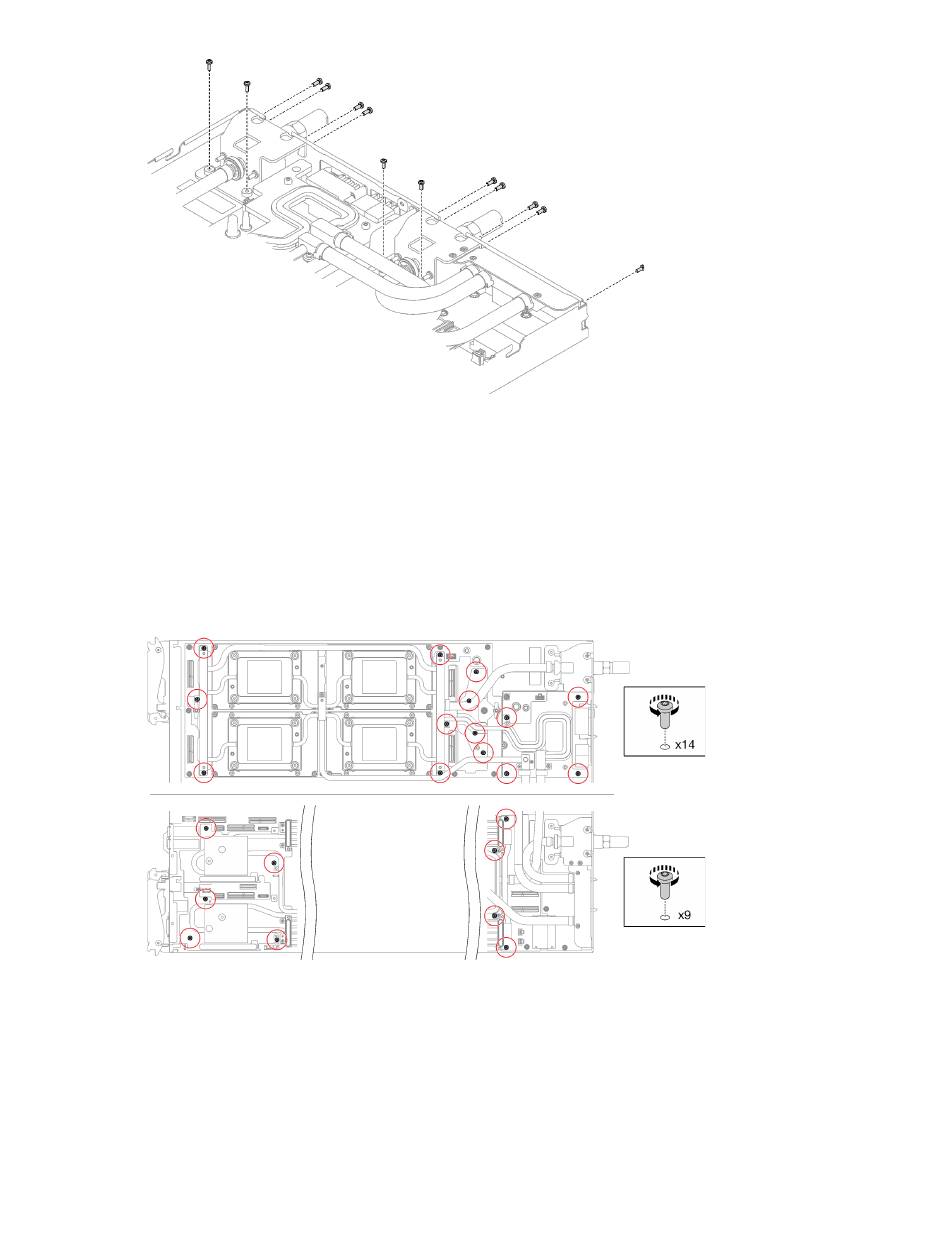

Abbildung 27. Entfernen der Schrauben vom Schnellanschluss
Schritt 4. Entfernen Sie die Schrauben des Wasserkreislaufs (23 x T10-Torx-Schrauben für zwei Knoten) mit
einem Drehmomentschraubendreher und dem richtigen Drehmoment.
• 14 x T10-Torx-Schrauben am GPU-Knoten.
• 9 x T10-Torx-Schrauben am Rechenknoten.
Anmerkung: Als Referenz: Das erforderliche Drehmoment für das vollständige Anziehen/Lösen
der Schrauben beträgt 0,55 +/- 0,05 N-M bzw. 5,0 +/- 0,5 lb-in.
Abbildung 28. Entfernen der Schrauben des Wasserkreislaufs
Schritt 5. Entfernen Sie die Schrauben der GPU-OAM-Kühlplatte (16 x T15-Torx-Schrauben) mit einem
Drehmomentschraubendreher und dem richtigen Drehmoment.
Anmerkung: Das Drehmoment zum vollständigen Anziehen/Lösen der Schrauben beträgt 0,9
+/-0,06 Newtonmeter, 8+/- 0,5 Poundforce Inch. Die Umdrehungsgeschwindigkeit beträgt 200 U/
min.
.
Kapitel 5 Prozeduren beim Hardwareaustausch
63
