• Ziehen Sie alle externen Kabel vom Gehäuse ab.
• Ziehen Sie die QSFP-Kabel von der Lösung ab. Dies erfordert zusätzliche Kraft.
Sehen Sie sich das Verfahren an
Ein Video zu diesem Verfahren ist auf YouTube verfügbar:
PLYV5R7hVcs-C9w6DvLacDr31reqL-VjAo
Vorgehensweise
Schritt 1. Entfernen Sie den Einbaurahmen aus dem Gehäuse. Siehe
Gehäuse entfernen" auf Seite
Schritt 2. Drücken Sie gleichzeitig den Entriegelungshebel und den Druckpunkt und schieben Sie die
Abdeckung zur Rückseite des DWC Einbaurahmens.

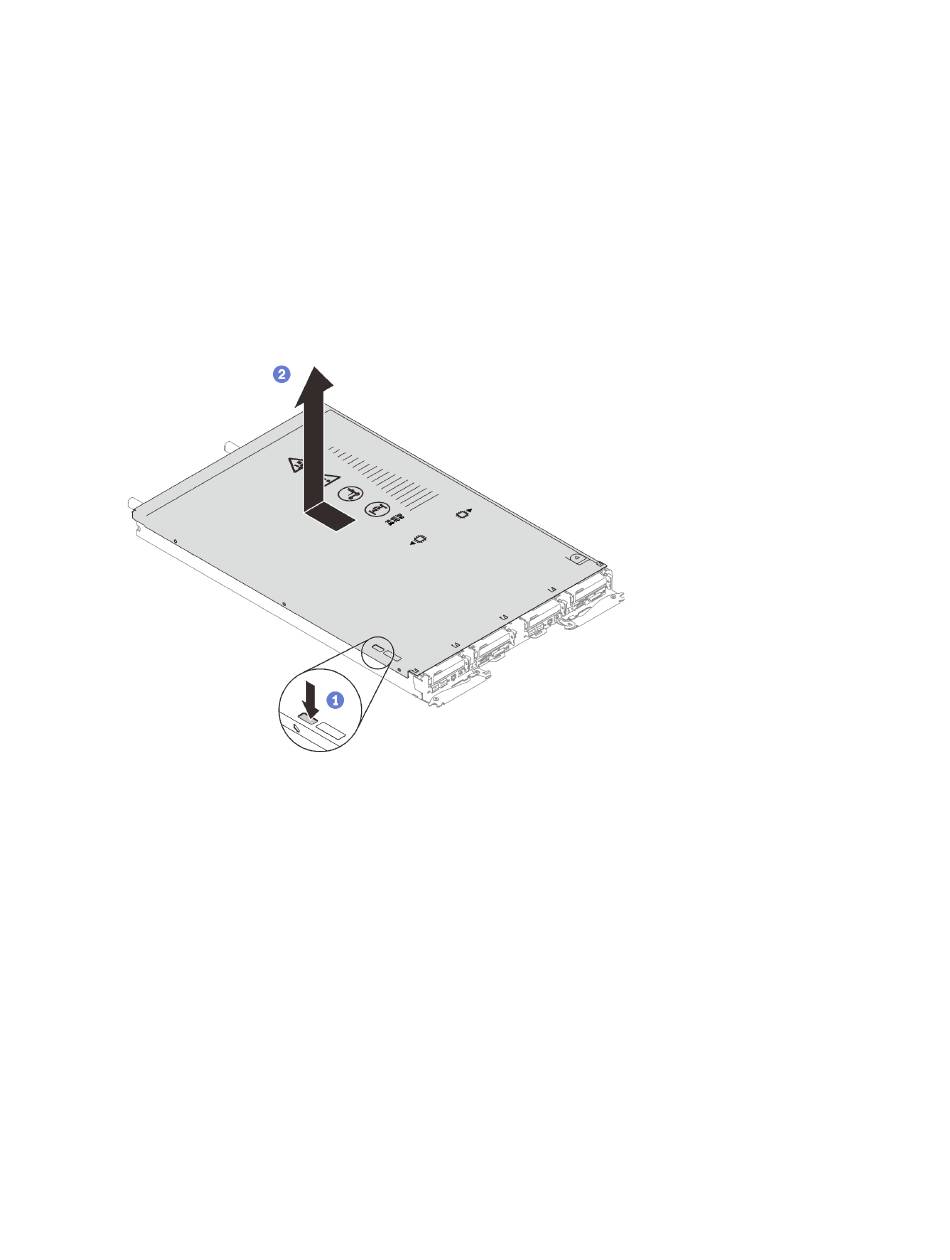

Abbildung 20. Entfernen der Abdeckung des Einbaurahmens
Schritt 3. Nehmen Sie die Abdeckung des DWC Einbaurahmens ab und legen Sie sie beiseite.
Anmerkung: Service-Etikett-Anweisungen befinden sich jeweils auf der Unterseite der
Abdeckung für Einbaurahmen.
Nach dieser Aufgabe
Wenn Sie angewiesen werden, die Komponente oder die Zusatzeinrichtung einzusenden, befolgen Sie die
Verpackungsanweisungen und verwenden Sie ggf. das mitgelieferte Verpackungsmaterial für den Transport.
Abdeckung des Einbaurahmens installieren
Hier erfahren Sie, wie Sie die Abdeckung für Einbaurahmen installieren.
Zu dieser Aufgabe
Achtung:
54
ThinkSystem SD650-I V3 Neptune DWC Einbaurahmen Benutzerhandbuch
