a. Entfernen Sie den Einbaurahmen aus dem Gehäuse. Siehe
Gehäuse entfernen" auf Seite
b. Entfernen Sie die Abdeckung des Einbaurahmens. Siehe
entfernen" auf Seite
c. Entfernen Sie die Querstreben. Siehe
Schritt 2. Ziehen Sie die Kabel von der Systemplatine ab.

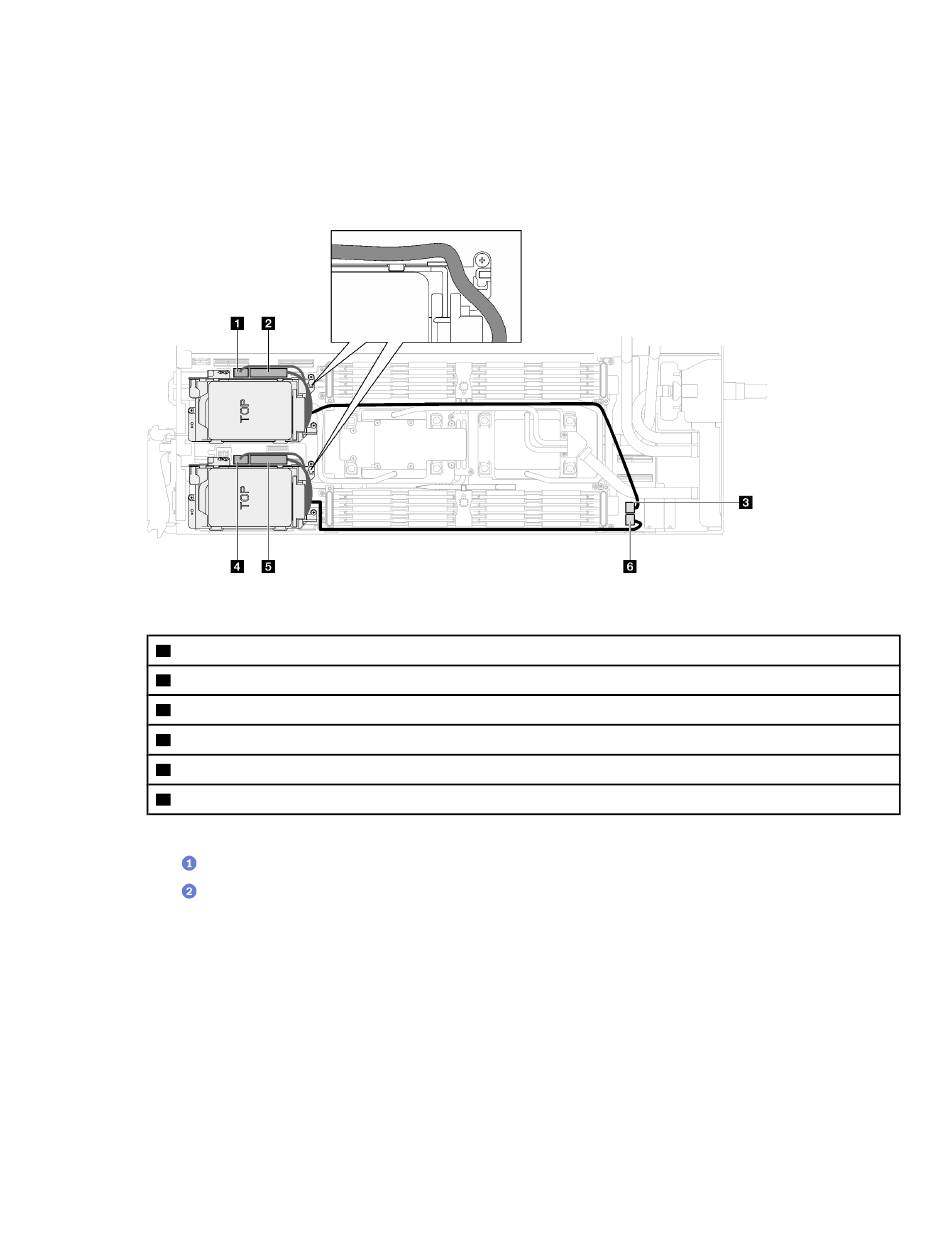

Abbildung 114. Kabelführung für Laufwerkbaugruppe
SATA-Anschluss 0-1
1
NVMe-Anschluss 0-1
2
Netzteilanschluss für Laufwerk 2
3
SATA-Anschluss 2-3
4
NVMe-Anschluss 2-3
5
Netzteilanschluss für Laufwerk 1
6
Schritt 3. Entfernen Sie die E3.S-Laufwerkhalterung.
a. Entfernen Sie die drei Schrauben.
b. Entfernen Sie die E3.S-Laufwerkhalterung aus dem Knoten.
Anmerkung: Ihre Hardware unterscheidet sich möglicherweise leicht von den folgenden
Abbildungen, jedoch ist das Installationsverfahren identisch.
50.
53.
„Querstreben entfernen" auf Seite
„DWC Einbaurahmen aus dem
„Abdeckung des Einbaurahmens
56.
.
