• Halten Sie das Gap-Pad/Putty-Pad vorsichtig fest, um eine Verformung zu vermeiden. Stellen Sie sicher,
dass keine Schraubenlöcher oder Öffnungen durch das Material des Gap-Pads/Putty-Pads verdeckt
werden.
• Verwenden Sie kein abgelaufenes Putty-Pad. Überprüfen Sie das Verfallsdatum auf der Verpackung des
Putty-Pads. Wenn die Putty-Pads abgelaufen sind, kaufen Sie neue, um sie ordnungsgemäß zu ersetzen.
Sehen Sie sich das Verfahren an
Ein Video zu diesem Verfahren ist auf YouTube verfügbar:
PLYV5R7hVcs-C9w6DvLacDr31reqL-VjAo
Vorgehensweise
Anmerkung: Je nach Modell weicht die Abbildung möglicherweise geringfügig von Ihrer Lösung ab.
Schritt 1. Gehen Sie wie folgt vor, wenn Sie Prozessoren austauschen:
a. Wenn noch alte Wärmeleitpaste auf dem Prozessor und der Kühlplatte vorhanden ist, reinigen
Sie die Oberseite des Prozessors und der Kühlplatte vorsichtig mit einem alkoholhaltigen
Reinigungstuch.
b. Entfernen Sie das Prozessorkennzeichnungsetikett vom Wasserkreislauf und tauschen Sie es
durch das neue Etikett aus, das mit dem Austauschprozessor geliefert wird. Wenn Sie nicht in
der Lage sind, das Etikett zu entfernen und auf dem neuen Wasserkreislauf anzubringen, oder
wenn das Etikett während der Übertragung beschädigt wird, schreiben Sie die
Prozessorseriennummer vom Prozessorkennzeichnungsetikett an der Stelle auf den neuen
Wasserkreislauf, an der das Etikett platziert werden sollte.
c. Tragen Sie die Wärmeleitpaste mit der Spritze auf der Oberseite des Prozessors auf, indem
Sie vier gleichmäßig verteilte Punkte bilden, von denen jeder aus ca. 0,1 ml Wärmeleitpaste
besteht.
Anmerkung: Legen Sie den Prozessor und die Halterung vorsichtig auf einer ebenen
Oberfläche ab, wobei die Seite mit den Prozessorkontakten nach unten weist.

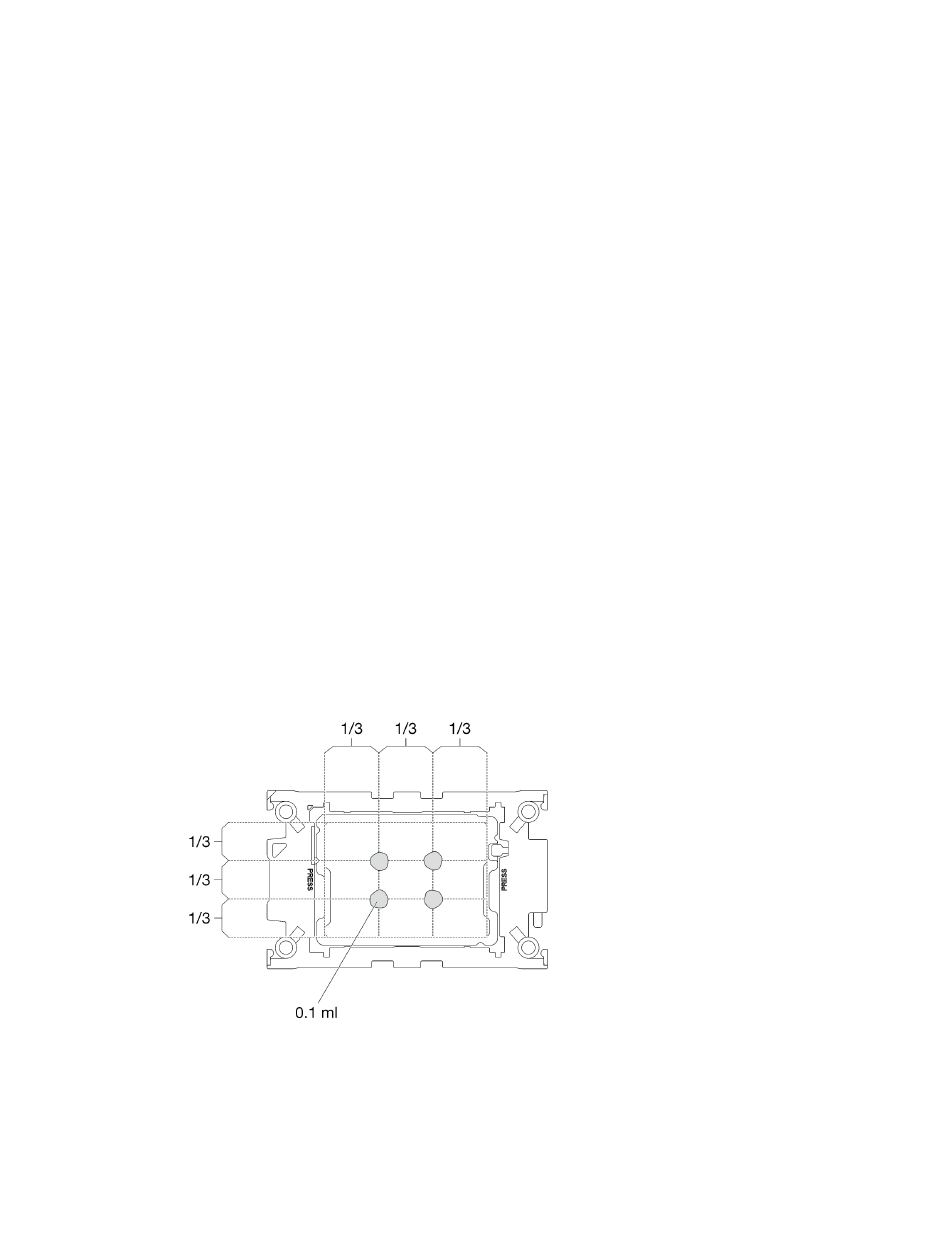

Abbildung 232. Auftragen der Wärmeleitpaste
Schritt 2. Installieren Sie bei Bedarf die Prozessorhalterungen am Prozessor.
a. Richten Sie die dreieckige Markierung auf der Prozessorhalterung an der dreieckigen
Markierung auf der Ecke des Prozessors aus.
b.
(Nur Intel
vertikal positioniert ist. Siehe Abbildung 4.
.
CPU Max) Stellen Sie sicher, dass der Steckplatz an der TIM-Verriegelung
Xeon
® ®
