Ein Video zu diesem Verfahren ist auf YouTube verfügbar:
PLYV5R7hVcs-C9w6DvLacDr31reqL-VjAo
Vorgehensweise
Schritt 1. Bereiten Sie diese Aufgabe vor.
a. Entfernen Sie den Einbaurahmen aus dem Gehäuse. Siehe
Gehäuse entfernen" auf Seite
b. Entfernen Sie die Abdeckung des Einbaurahmens. Siehe
entfernen" auf Seite
c. Entfernen Sie die Querstreben. Siehe
d. Entfernen Sie den DIMM-Kamm. Siehe
e. Entfernen Sie die Speichermodule. Siehe
f. Entfernen Sie die M.2-Rückwandplatinenbaugruppe. Siehe
Rückwandplatinenbaugruppe entfernen" auf Seite
g. Entfernen Sie die Laufwerkhalterung. Siehe
h. PCIe-Adapterbaugruppe entfernen. Je nach Serverkonfiguration siehe
Adapterkartenbaugruppe entfernen (ConnectX-6)" auf Seite
Adapterkartenbaugruppe austauschen (ConnectX-7 NDR 200)" auf Seite 177
Adapterkartenbaugruppe entfernen (ConnectX-7 NDR 400)" auf Seite
i. Ziehen Sie die Kabel vom Einbaurahmen ab. Drücken Sie bei Netzkabeln auf die Verriegelung
an den Kabelanschlüssen. Siehe

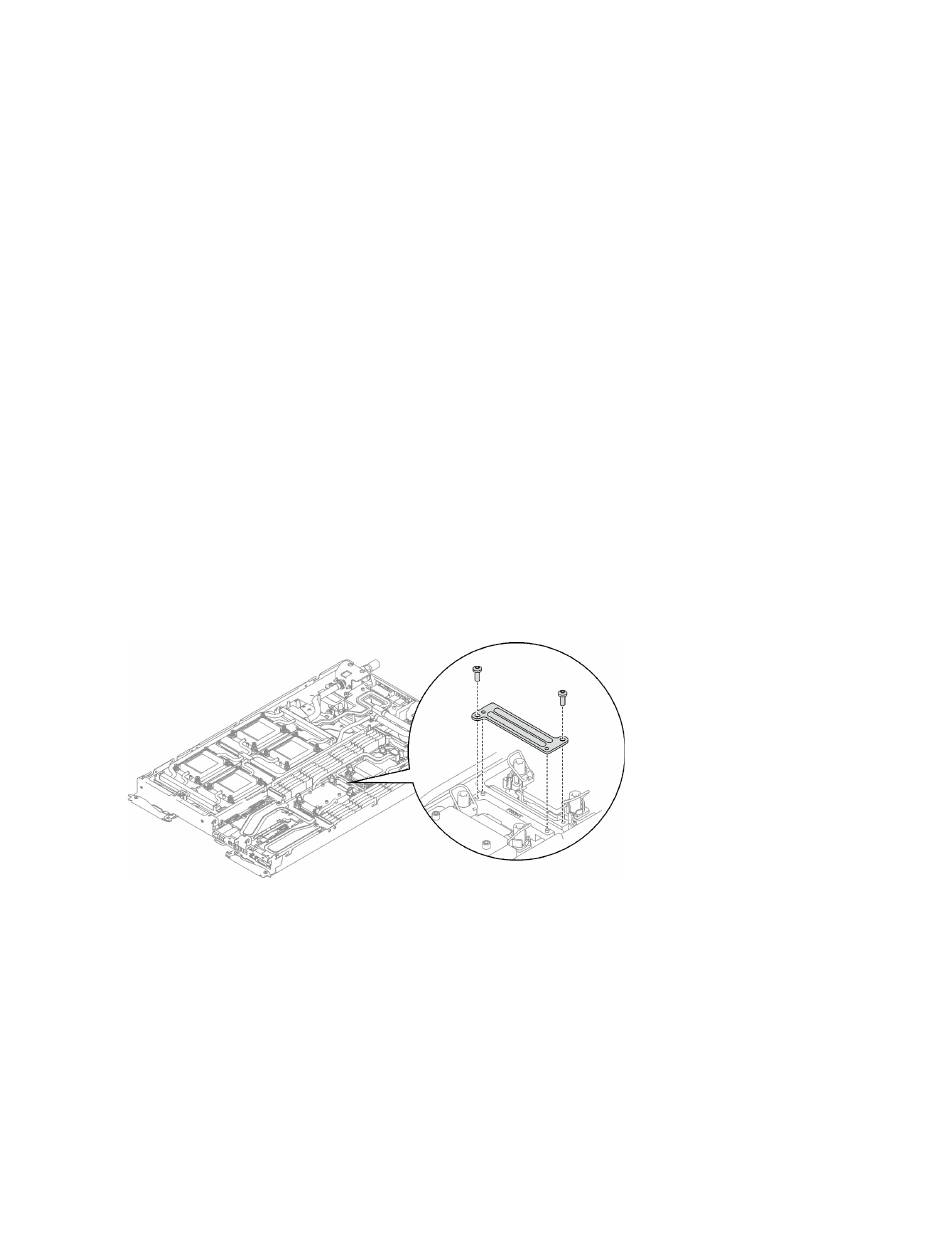

Schritt 2. Entfernen Sie die zwei T10-Torx-Schrauben. Entfernen Sie anschließend die Spannungsregler(VR)-
Klemmplatte vom Knoten.
Abbildung 26. Entfernen der VR-Klemmplatte
Schritt 3. Entfernen Sie die folgenden Schrauben, um den Schnellanschluss zu lösen.
• Vier T10-Torx-Schrauben, um den Schnellanschluss zu lösen.
• Neun T10-Torx-Schrauben an der Rückseite des Knotens.
62
ThinkSystem SD650-I V3 Neptune DWC Einbaurahmen Benutzerhandbuch
.
50.
53.
„Querstreben entfernen" auf Seite
„DIMM-Kamm entfernen" auf Seite
„Speichermodul entfernen" auf Seite
„Laufwerkhalterung entfernen" auf Seite
„Kabelführung für GPU-Knoten" auf Seite
https://www.youtube.com/playlist?list=
„DWC Einbaurahmen aus dem
„Abdeckung des Einbaurahmens
„M.2-
143.
168, „PCIe-
188.
56.
93.
155.
96.
„PCIe-
oder „PCIe-
295.
