Lenovo ThinkSystem SD650-I V3 Neptune DWC Benutzerhandbuch Seite 294

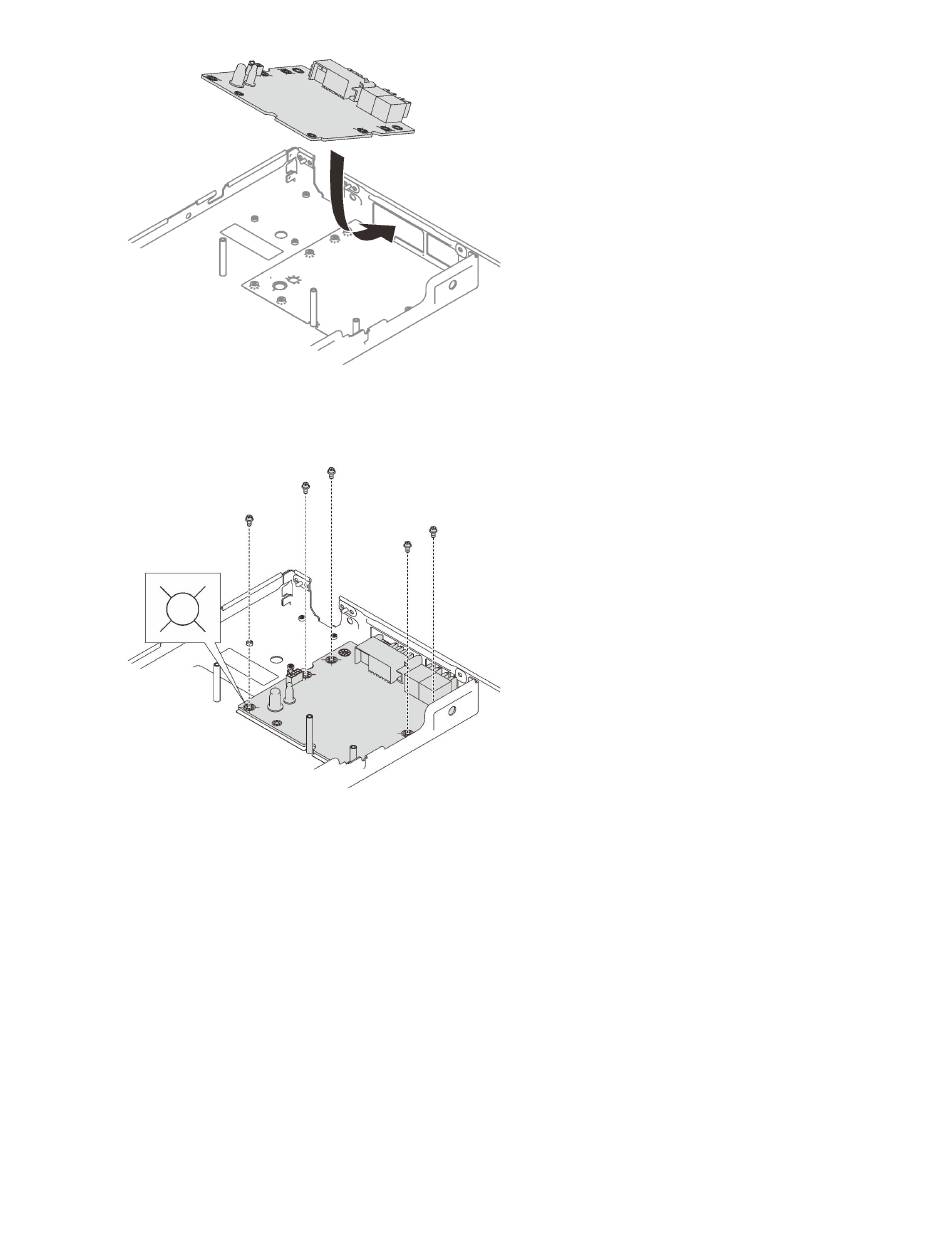

Abbildung 307. Installation der GPU-Stromversorgungsplatine
Schritt 2. Setzen Sie die fünf Schrauben ein und ziehen Sie sie fest.
Abbildung 308. Schraubeneinbau
Schritt 3. Wenn noch alte Wärmeleitpaste auf den vier GPU-OAMs und den Kühlplatten vorhanden ist,
reinigen Sie die Oberseite der vier GPU-OAMs und der Kühlplatten vorsichtig mit einem
alkoholhaltigen Reinigungstuch.
Schritt 4. Tragen Sie die Wärmeleitpaste mit der Spritze auf der Oberseite der vier GPU-OAMs auf, indem
Sie wie dargestellt vier Punkte bilden, von denen jeder aus ca. 0,15 ml Wärmeleitpaste besteht.
286
ThinkSystem SD650-I V3 Neptune DWC Einbaurahmen Benutzerhandbuch
