b.
Lösen Sie die Schnittstellenplatte mit einem Schlitzschraubendreher. (Wenn kein
Schlitzschraubendreher verfügbar ist, kann auch das DIMM-Werkzeug verwendet werden.)
1. Es gibt auf der Unterseite der Schnittstellenplatte zwei Öffnungen (in der Abbildung unten
mit schwarzen Dreiecken gekennzeichnet) zum Einsetzen eines Schlitzschraubendrehers.
Wählen Sie die Öffnung aus, die mit einem Schlitzschraubendreher zugänglich ist.
2. Setzen Sie einen Schlitzschraubendreher in die Öffnung ein. Drehen Sie den
Schlitzschraubendreher dann leicht, um die Schnittstellenplatte von der Kühlplatte des
Wasserkreislaufs zu lösen.

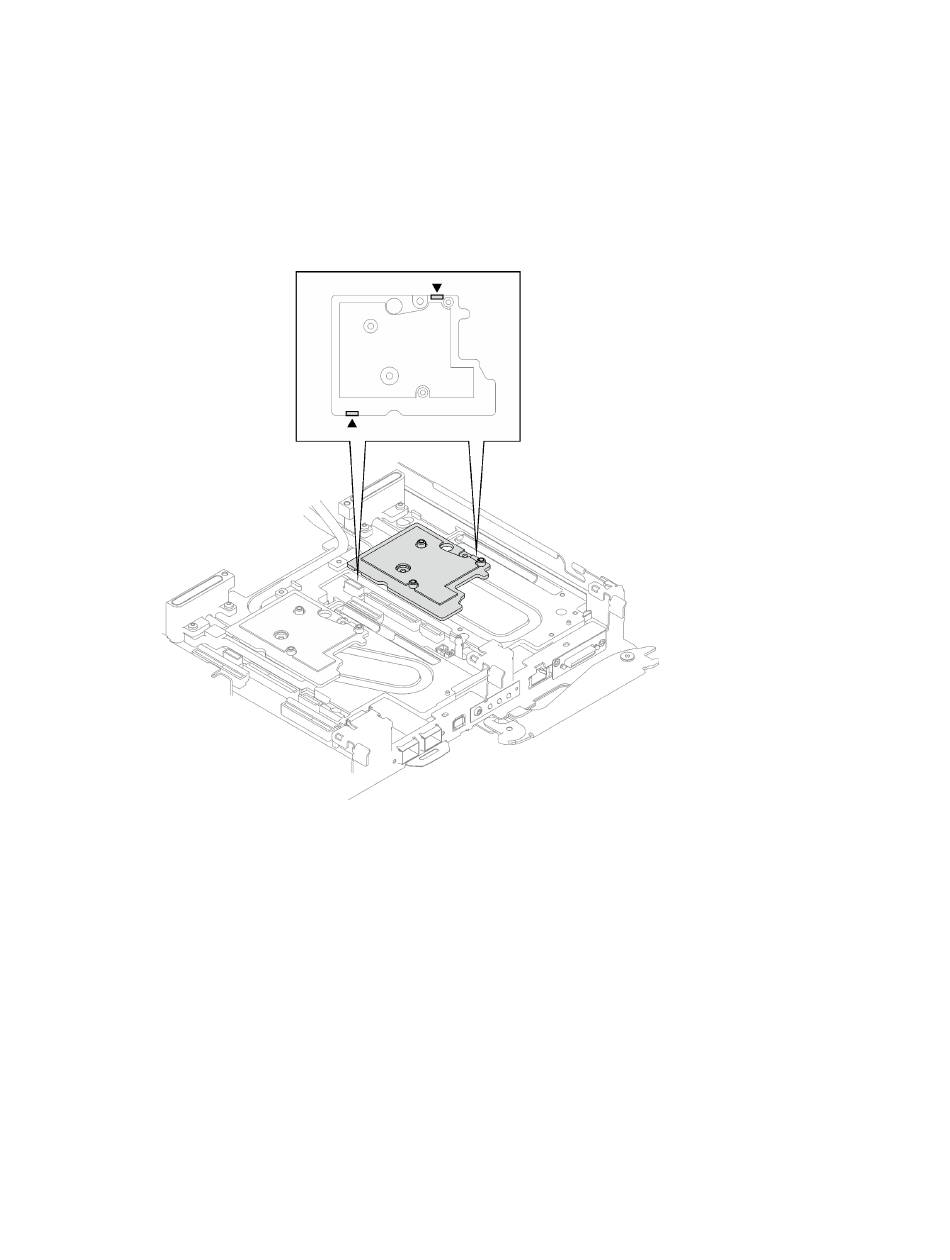

Abbildung 194. Positionen der Öffnungen an der Unterseite der Schnittstellenplatte
192
ThinkSystem SD650-I V3 Neptune DWC Einbaurahmen Benutzerhandbuch
