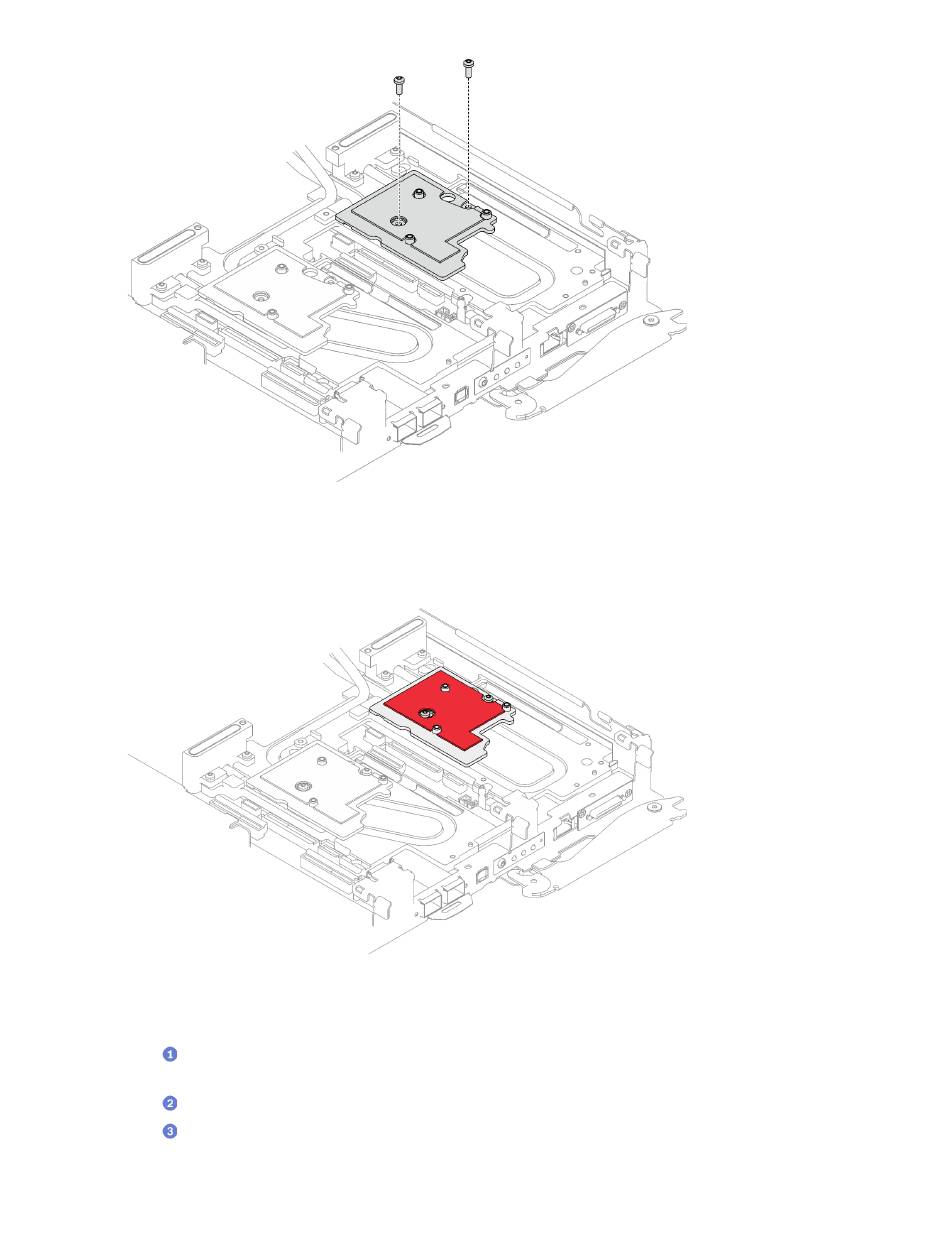

Abbildung 200. Installation der Schnittstellenplatte
Schritt 3. Ersetzen Sie das Putty-Pad der Schnittstellenplatte durch ein neues. Befolgen Sie unbedingt die
Richtlinien zum Austauschen von
Abbildung 201. Gap-Pad auf Schnittstellenplatte für CX-7 NDR 400
Schritt 4. Installieren Sie die PCIe-Adapterkartenbaugruppe.
a.
Richten Sie die Lasche an der PCIe-Adapterkartenbaugruppe am Schlitz vorne am Knoten
aus. Setzen Sie die PCIe-Adapterkartenbaugruppe anschließend auf die Systemplatine.
b.
Befestigen Sie die Adapterkartenbaugruppe mit drei Schrauben.
c.
Ziehen Sie die unverlierbare Schraube an der PCIe-Adapterkartenbaugruppe an.
196
ThinkSystem SD650-I V3 Neptune DWC Einbaurahmen Benutzerhandbuch
Gap-Pads/Putty-Pads.
