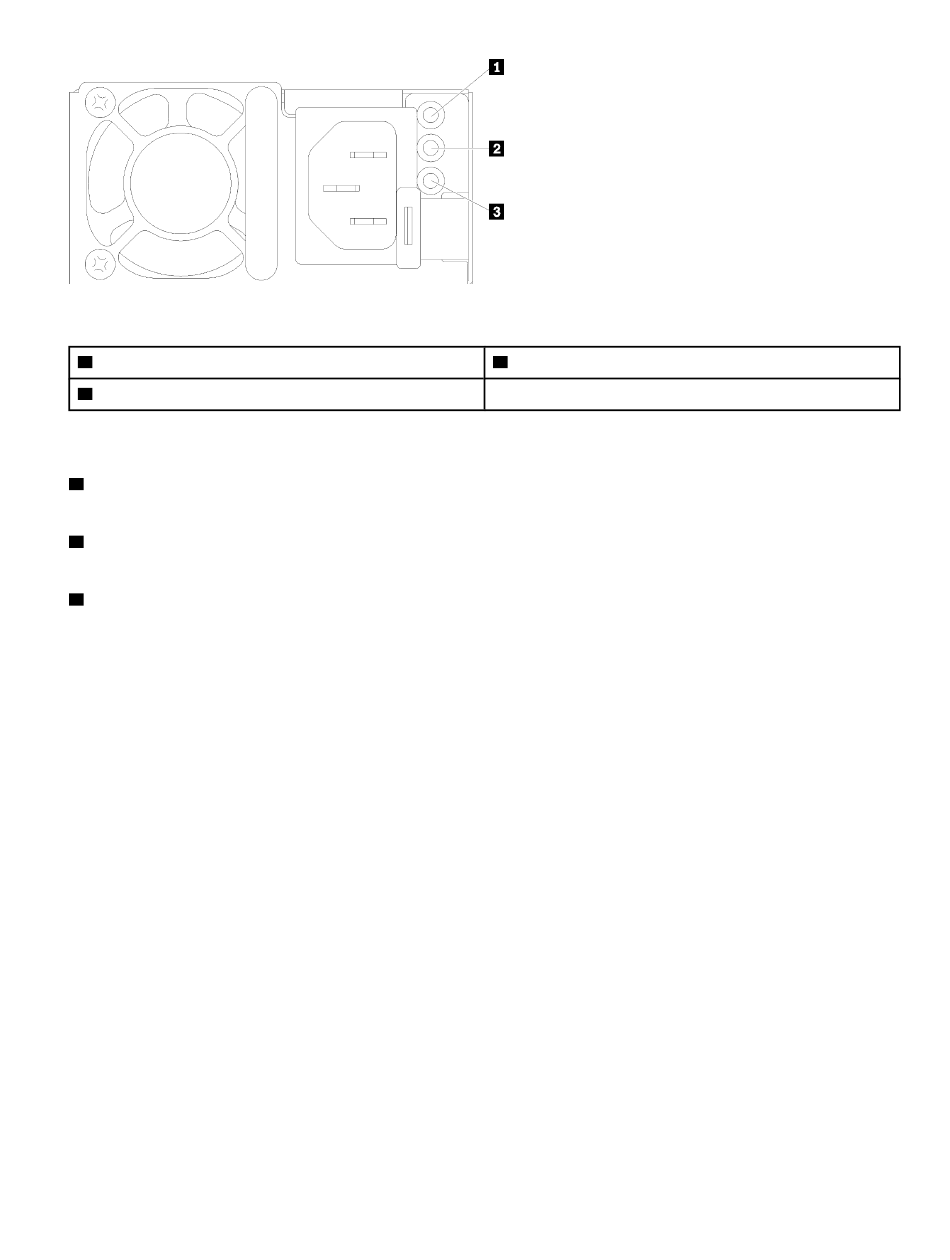

Abbildung 328. Anzeigen am Wechselstromnetzteil
Betriebsanzeige für eingehenden Wechselstrom (grün)
1
Anzeige für ausgehenden Gleichstrom (grün)
2
Jedes Netzteil weist die folgenden drei Anzeigen auf:
Betriebsanzeige für Wechselstrom (grün): Wenn diese Anzeige leuchtet (grün), wird das Netzteil mit
1
Netzstrom durch die Wechselstromversorgung versorgt.
Betriebsanzeige für Gleichstrom (grün): Wenn diese Anzeige leuchtet (grün), wird die Mittelplatine des
2
Gehäuses durch das Netzteil mit Gleichstrom versorgt.
Fehleranzeige für Netzteil (gelb): Wenn diese Anzeige leuchtet (gelb), zeigt sie an, dass ein Fehler im
3
Netzteil vorliegt. Erstellen Sie einen Speicherauszug des FFDC-Protokolls vom System und wenden Sie sich
an das Lenovo Back-End-Support-Team für eine Überprüfung des PSU-Datenprotokolls.
Anmerkung: Bevor Sie das Wechselstromkabel vom Netzteil abziehen oder das Netzteil aus dem Gehäuse
entfernen, stellen Sie sicher, dass die Kapazität der verbleibenden Netzteile ausreicht, um die
Mindestanforderungen der Stromversorgung für alle Komponenten im Gehäuse zu erfüllen.
DWC Netzteilanzeigen
Dieser Abschnitt enthält Informationen zu Anzeigenstatus von verschiedenen DWC Netzteilen und
Vorschläge zu entsprechenden Maßnahmen.
Zum Starten der Lösung ist die folgende Mindestkonfiguration erforderlich:
• Ein DW612S Gehäuse
• Ein SD650-I V3 Einbaurahmen (mit einem Rechenknoten und einem GPU-Knoten)
• Zwei Prozessoren auf dem Rechenknoten
• Vier Intel Data Center GPU Max Series auf dem GPU-Knoten
®
• 16 DIMMs auf dem Rechenknoten
• Zwei CFF v4-Netzteile (2.400 W oder höher) oder ein DWC PSU
• Ein Laufwerk (alle Typen) (falls das Betriebssystem für Debuggingzwecke benötigt wird)
Die Netzteile empfangen den Netzstrom von einer Wechselstromquelle mit 200 bis 240 V und wandeln die
Eingangswechselspannung in Ausgangsstrom mit einer Spannung von 12 V um. Die Netzteile können eine
automatische Bereichsanpassung innerhalb des Bereichs der Netzspannung vornehmen. Für das Gehäuse
steht eine gemeinsame Stromversorgungsdomäne zur Verfügung, die Strom an alle DWC Einbaurahmen und
Module über die Systemmittelplatine verteilt.
Fehleranzeige für Netzteil (gelb)
3
