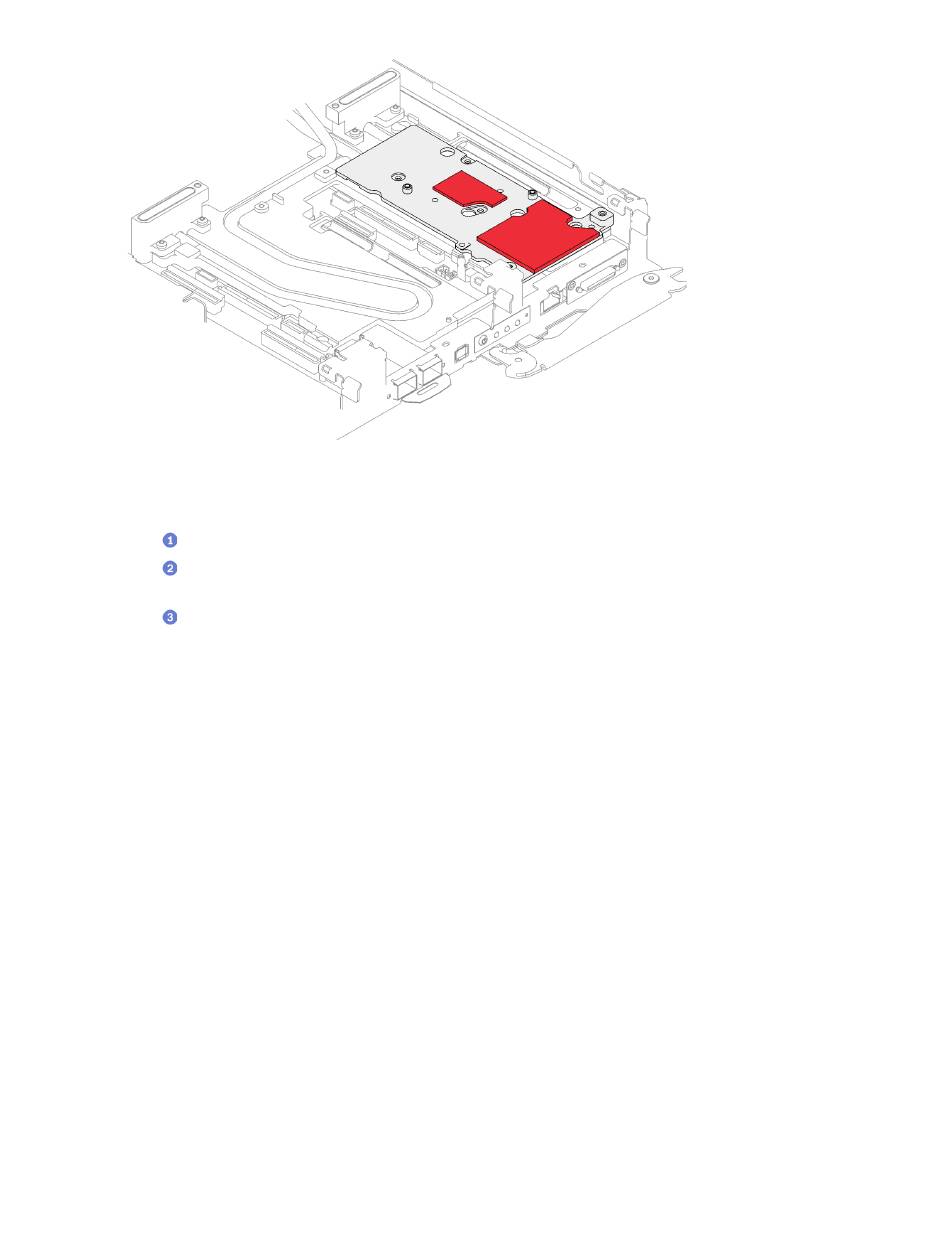

Abbildung 187. Schnittstellen-Pad auf Kühlplatte für CX-7 NDR 200
Schritt 4. Installieren Sie die PCIe-Adapterkartenbaugruppe.
a.
Befestigen Sie einen Sechskant-Abstandsbolzen an der Kühlplatte.
b.
Richten Sie die Lasche an der PCIe-Adapterkartenbaugruppe am Schlitz vorne am Knoten
aus. Setzen Sie die PCIe-Adapterkartenbaugruppe anschließend auf die Systemplatine.
c.
Befestigen Sie die Adapterkartenbaugruppe mit einer Schraube.
186
ThinkSystem SD650-I V3 Neptune DWC Einbaurahmen Benutzerhandbuch
