Lenovo ThinkSystem SD650-I V3 Neptune DWC Benutzerhandbuch Seite 108

Stellen Sie sicher, dass Sie über den SD650-I V3 Gap-Pad-Satz verfügen, um das Bauteil ordnungsgemäß
auszutauschen.
Achtung:
• Lesen Sie „Installationsrichtlinien" auf Seite 37
sicherzustellen, dass Sie sicher arbeiten.
• Schalten Sie den entsprechenden DWC Einbaurahmen aus, auf dem Sie die Aufgabe ausführen werden.
• Ziehen Sie alle externen Kabel vom Gehäuse ab.
• Ziehen Sie die QSFP-Kabel von der Lösung ab. Dies erfordert zusätzliche Kraft.
Sehen Sie sich das Verfahren an
Ein Video zu diesem Verfahren ist auf YouTube verfügbar:
PLYV5R7hVcs-C9w6DvLacDr31reqL-VjAo
Vorgehensweise
Schritt 1. Bereiten Sie diese Aufgabe vor.
a. Entfernen Sie den Einbaurahmen aus dem Gehäuse. Siehe
Gehäuse entfernen" auf Seite
b. Entfernen Sie die Abdeckung des Einbaurahmens. Siehe
entfernen" auf Seite
c. Entfernen Sie die Querstreben. Siehe
d. Entfernen Sie die Laufwerkhalterung. Siehe
Schritt 2. Es gibt unterschiedliche Verfahren zum Entfernen von ein und zwei Laufwerken. Gehen Sie
entsprechend Ihrer Konfiguration vor.
Gehen Sie zum Entfernen von nur einem 7-mm- oder 15-mm-Laufwerk wie folgt vor.
1. Entfernen Sie das Laufwerk von der Unterseite der Laufwerkhalterung.
2. Ziehen Sie das Kabel vom Laufwerk ab.

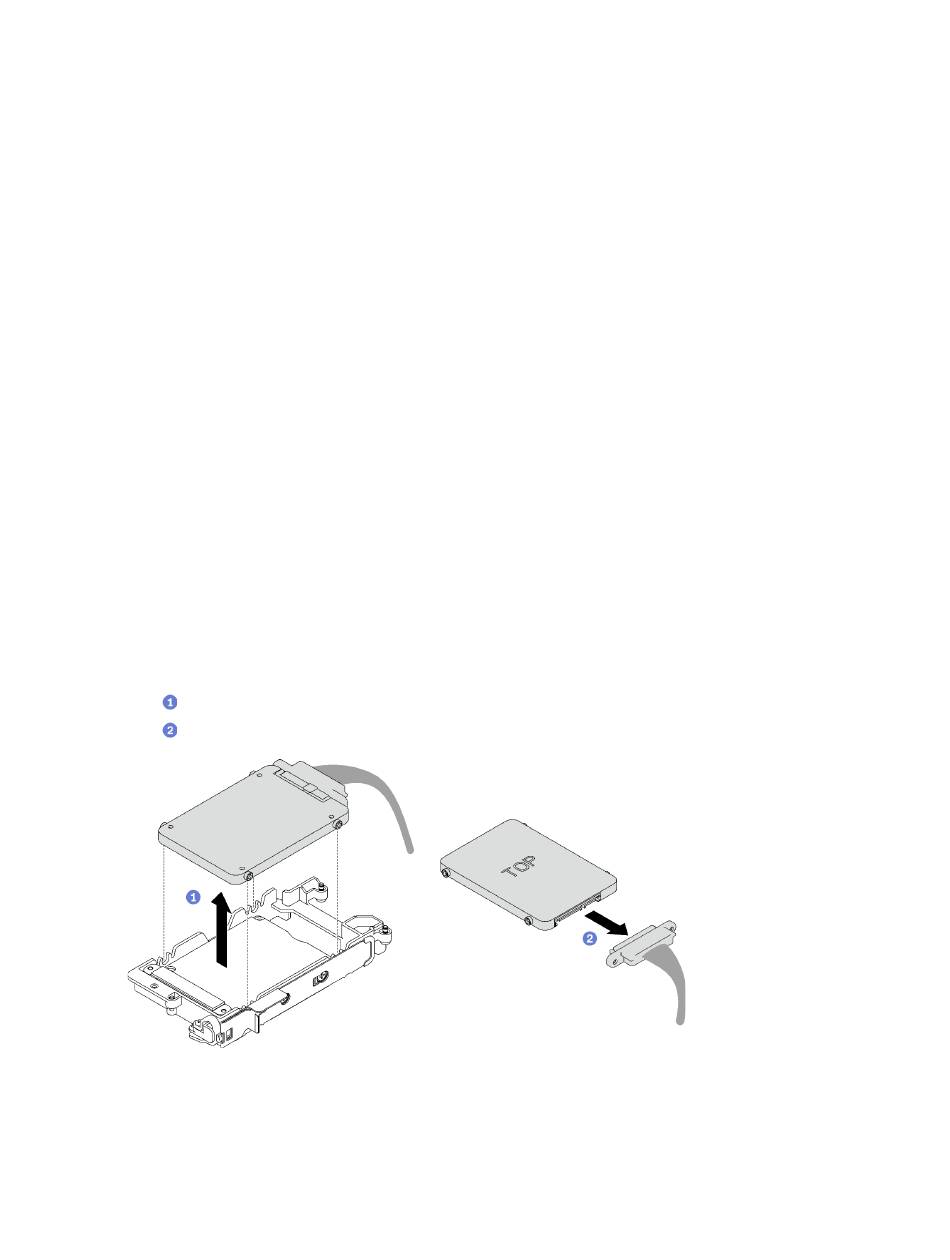

Abbildung 80. Entfernen eines 7-mm-Laufwerks
100
ThinkSystem SD650-I V3 Neptune DWC Einbaurahmen Benutzerhandbuch
und „Sicherheitsprüfungscheckliste" auf Seite
.
50.
53.
„Querstreben entfernen" auf Seite
„Laufwerkhalterung entfernen" auf Seite
https://www.youtube.com/playlist?list=
„DWC Einbaurahmen aus dem
„Abdeckung des Einbaurahmens
39, um
56.
96.
