Lenovo ThinkSystem SD650-I V3 Neptune DWC Benutzerhandbuch Seite 158

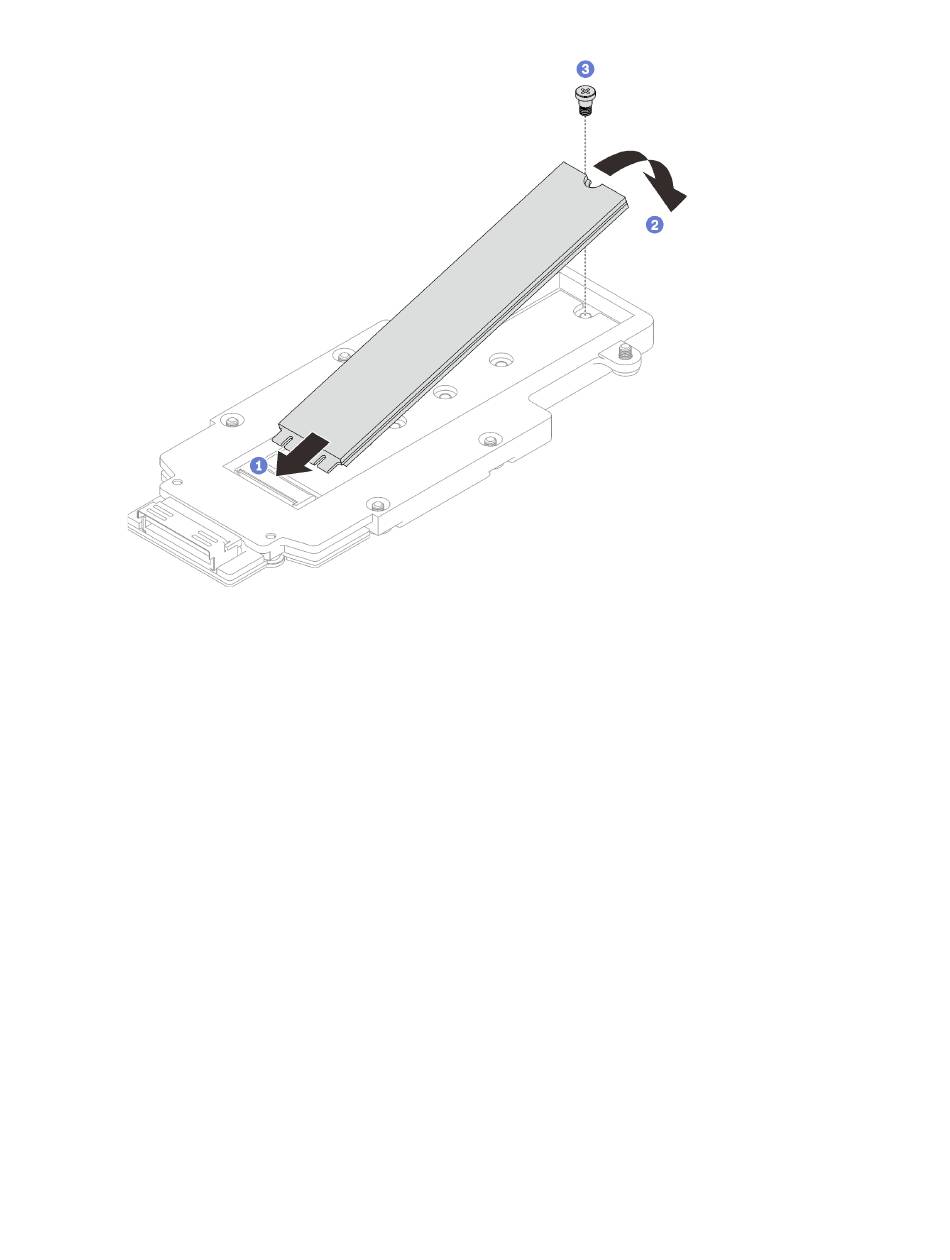

Abbildung 144. Installieren des M.2-Laufwerks
Nach dieser Aufgabe
1. Installieren Sie die M.2-Rückwandplatinenbaugruppe. Siehe
installieren" auf Seite
2. Installieren Sie die Querstreben. Siehe
3. Installieren Sie die Abdeckung des Einbaurahmens. Siehe
auf Seite 54.
4. Installieren Sie den Einbaurahmen im Gehäuse. Siehe
Seite 52.
5. Schließen Sie alle erforderlichen externen Kabel an der Lösung an.
Anmerkung: Schließen Sie die QSFP-Kabel an der Lösung an. Dies erfordert zusätzliche Kraft.
6. Überprüfen Sie die Betriebsanzeige auf jedem Knoten, um sicherzustellen, dass sie von schnellem zum
langsamem Blinken wechselt und so darauf hinweist, dass alle Knoten zum Einschalten bereit sind.
M.2-Rückwandplatinenbaugruppe installieren
Mithilfe der Informationen in diesem Abschnitt können Sie eine M.2-Rückwandplatinenbaugruppe
installieren.
Zu dieser Aufgabe
Erforderliche Werkzeuge
Stellen Sie sicher, dass Sie über den M.2 Putty-Pad-Satz verfügen, um das Bauteil ordnungsgemäß
auszutauschen.
150
ThinkSystem SD650-I V3 Neptune DWC Einbaurahmen Benutzerhandbuch
150.
„Querstreben installieren" auf Seite
„M.2-Rückwandplatinenbaugruppe
58.
„Abdeckung des Einbaurahmens installieren"
„DWC Einbaurahmen im Gehäuse installieren" auf
