Lenovo ThinkSystem SD650-I V3 Neptune DWC Benutzerhandbuch Seite 155

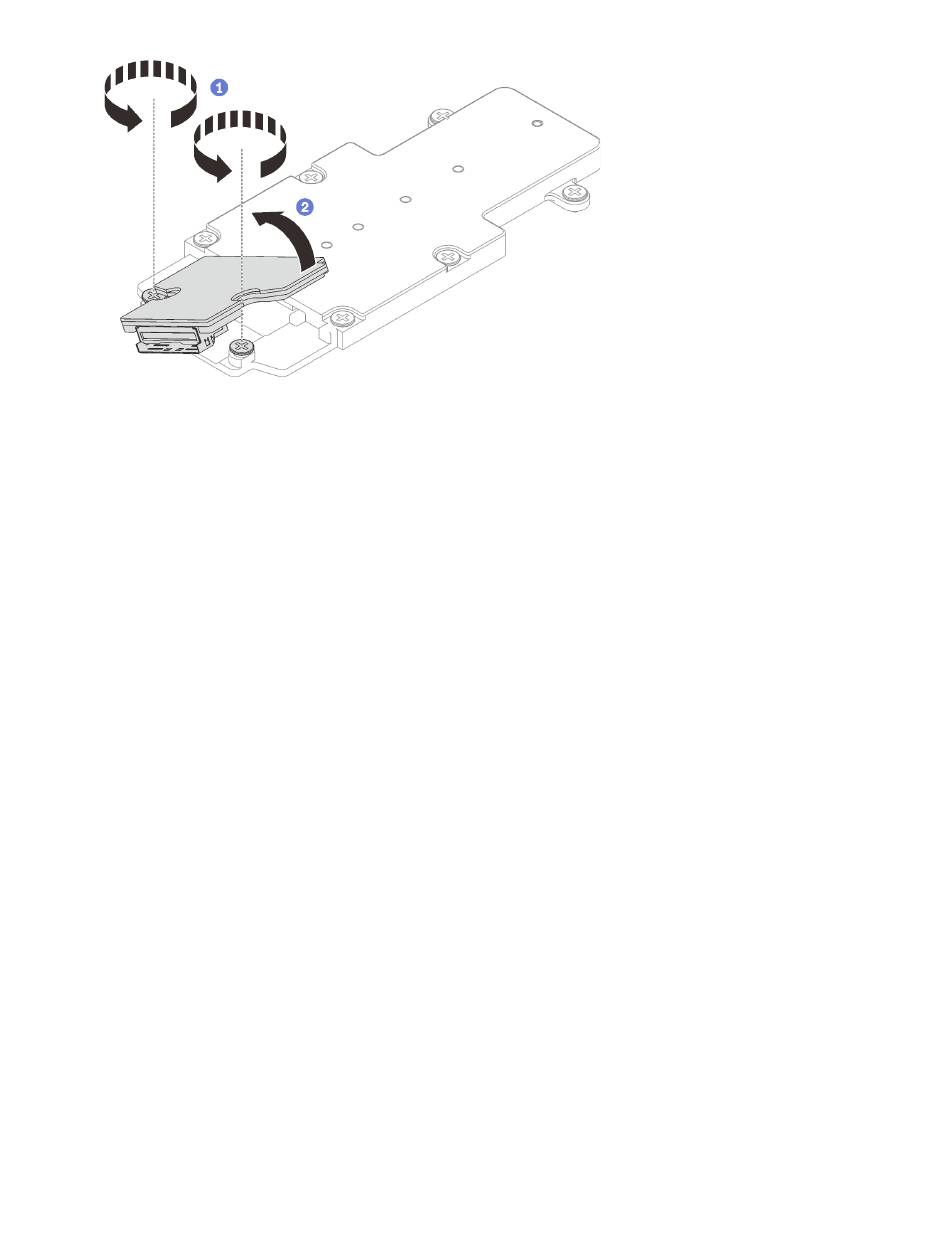

Abbildung 141. Zerlegen der M.2-Rückwandplatinenbaugruppe
3. Recyceln Sie die Komponente gemäß den örtlichen Vorschriften.
M.2-Laufwerk entfernen
Hier erfahren Sie, wie Sie ein M.2-Laufwerk entfernen.
Zu dieser Aufgabe
Erforderliche Werkzeuge
Stellen Sie sicher, dass Sie über den M.2 Putty-Pad-Satz verfügen, um das Bauteil ordnungsgemäß
auszutauschen.
Achtung:
• Lesen Sie „Installationsrichtlinien" auf Seite 37
sicherzustellen, dass Sie sicher arbeiten.
• Schalten Sie den entsprechenden DWC Einbaurahmen aus, auf dem Sie die Aufgabe ausführen werden.
• Ziehen Sie alle externen Kabel vom Gehäuse ab.
• Ziehen Sie die QSFP-Kabel von der Lösung ab. Dies erfordert zusätzliche Kraft.
Sehen Sie sich das Verfahren an
Ein Video zu diesem Verfahren ist auf YouTube verfügbar:
PLYV5R7hVcs-C9w6DvLacDr31reqL-VjAo
Vorgehensweise
Schritt 1. Bereiten Sie diese Aufgabe vor.
a. Entfernen Sie den Einbaurahmen aus dem Gehäuse. Siehe
Gehäuse entfernen" auf Seite
b. Entfernen Sie die Abdeckung des Einbaurahmens. Siehe
entfernen" auf Seite
c. Entfernen Sie die Querstreben. Siehe
d. Entfernen Sie die M.2-Rückwandplatinenbaugruppe. Siehe
Rückwandplatinenbaugruppe entfernen" auf Seite
und „Sicherheitsprüfungscheckliste" auf Seite
.
50.
53.
„Querstreben entfernen" auf Seite
https://www.youtube.com/playlist?list=
„DWC Einbaurahmen aus dem
„Abdeckung des Einbaurahmens
„M.2-
143.
.
Kapitel 5 Prozeduren beim Hardwareaustausch
39, um
56.
147
