Lenovo ThinkSystem SD650-I V3 Neptune DWC Benutzerhandbuch Seite 286

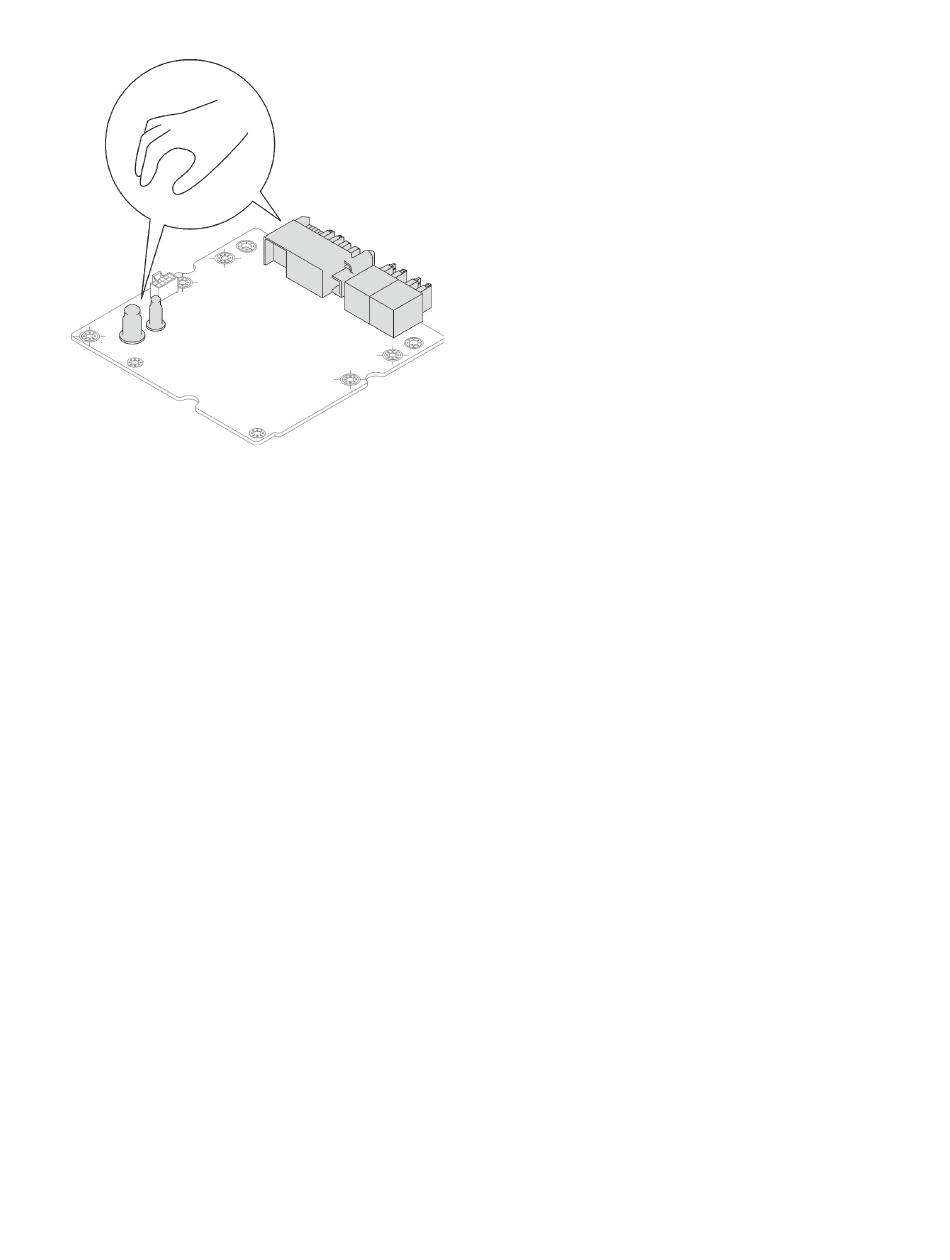

Abbildung 295. Berührungspunkte der GPU-Stromversorgungsplatine SD650-I V3
Achtung:
• Lesen Sie „Installationsrichtlinien" auf Seite 37
sicherzustellen, dass Sie sicher arbeiten.
• Schalten Sie den entsprechenden DWC Einbaurahmen aus, auf dem Sie die Aufgabe ausführen werden.
• Ziehen Sie alle externen Kabel vom Gehäuse ab.
• Ziehen Sie die QSFP-Kabel von der Lösung ab. Dies erfordert zusätzliche Kraft.
• Um die Beschädigung des Wasserkreislaufs zu vermeiden, verwenden Sie beim Entfernen, Installieren
oder Falten des Wasserkreislaufs immer die Wasserkreislaufhalterung.
Sehen Sie sich das Verfahren an
Ein Video zu diesem Verfahren ist auf YouTube verfügbar:
PLYV5R7hVcs-C9w6DvLacDr31reqL-VjAo
Vorgehensweise
Schritt 1. Bereiten Sie diese Aufgabe vor.
a. Entfernen Sie den Einbaurahmen aus dem Gehäuse. Siehe
Gehäuse entfernen" auf Seite
b. Entfernen Sie die Abdeckung des Einbaurahmens. Siehe
entfernen" auf Seite
c. Entfernen Sie die Querstreben. Siehe
d. Ziehen Sie die Kabel vom Einbaurahmen ab. Drücken Sie bei Netzkabeln auf die Verriegelung
an den Kabelanschlüssen. Siehe
Schritt 2. Entfernen Sie die folgenden Schrauben, um den Schnellanschluss zu lösen.
• Zwei T10-Torx-Schrauben, um den Schnellanschluss zu lösen.
• Vier T10-Torx-Schrauben an der Rückseite des Knotens.
278
ThinkSystem SD650-I V3 Neptune DWC Einbaurahmen Benutzerhandbuch
und „Sicherheitsprüfungscheckliste" auf Seite
.
50.
53.
„Querstreben entfernen" auf Seite
„Kabelführung für GPU-Knoten" auf Seite
https://www.youtube.com/playlist?list=
„DWC Einbaurahmen aus dem
„Abdeckung des Einbaurahmens
39, um
56.
295.
