Lenovo ThinkSystem SD650-I V3 Neptune DWC Benutzerhandbuch Seite 275

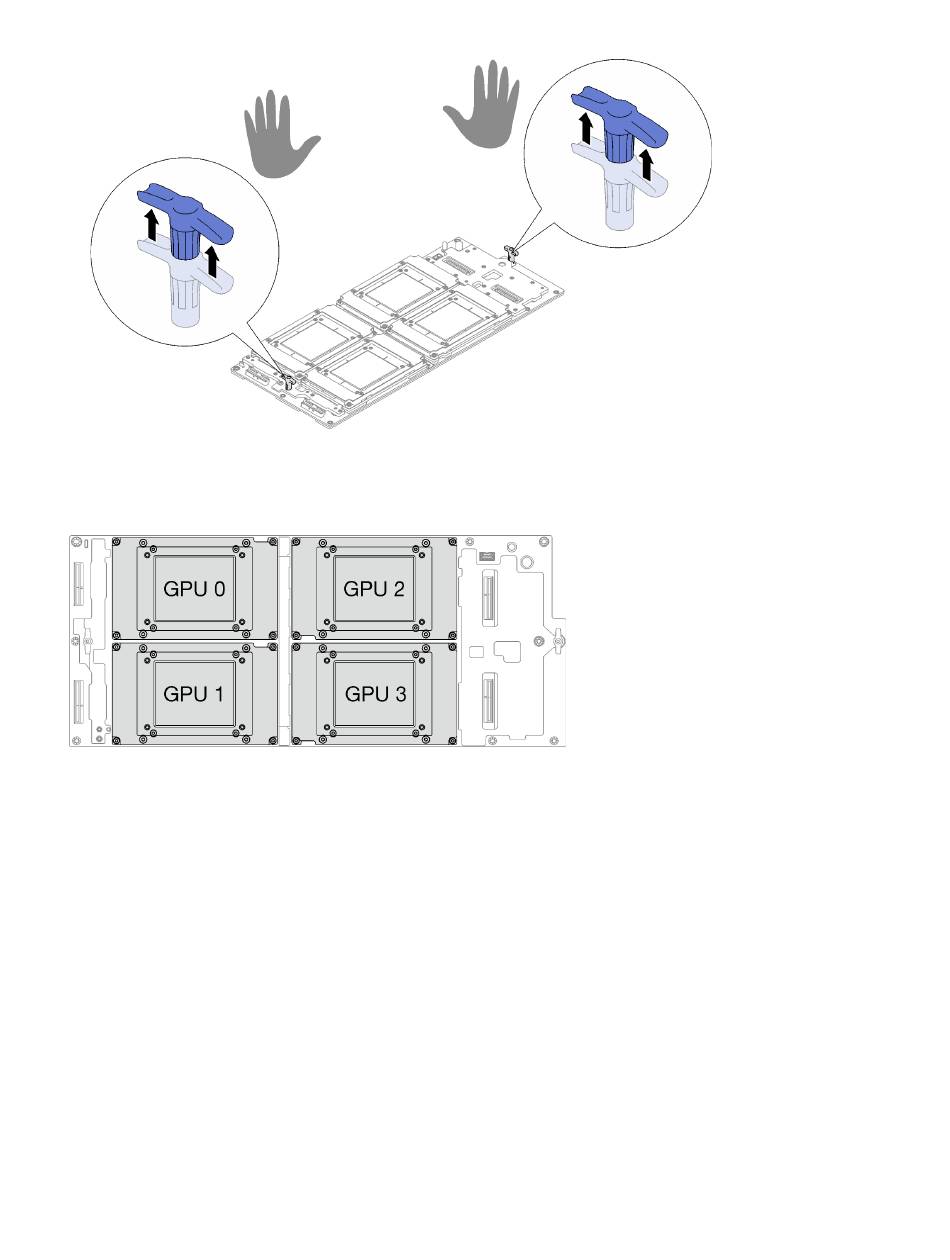

Abbildung 280. Entnehmen des Carrier-Base-Board aus der Verpackung
In der folgenden Abbildung ist die GPU-OAM-Nummerierung dargestellt.
Abbildung 281. GPU-OAM-Nummerierung
Wichtig: Voraussetzungen für eine ordnungsgemäße CBB-Installation
Nach der Installation des CBBs ist es erforderlich, die Firmware des Carrier-Base-Boards (in der XCC-
Firmware enthalten) und die Retimer-Firmware zu aktualisieren. Die neueste Firmware finden Sie unter
https://datacentersupport.lenovo.com/products/servers/thinksystem/sd650iv3/7d7l/downloads/driver-list/
• Aktualisieren Sie die Retimer-Firmware über die XCC-Webschnittstelle oder LXCE-OneCLI mit dem
folgenden Befehl, wobei FW_FILE_NAME der Dateiname der Retimer-Firmware ist.
OneCli update flash --forceid FW_FILE_NAME --checkdevice --dir /flash/ --output /flash/result
Nach der Aktualisierung der Retimer-Firmware starten Sie das System neu.
• Aktualisieren Sie die Firmware des Carrier-Base-Boards, indem Sie die XCC-Firmware aktualisieren.
Weitere Informationen unter
Nachdem Sie die XCC-Firmware aktualisiert haben, führen Sie ein virtuelles erneutes Einsetzen durch, um
das System zu optimieren. Weitere Informationen unter
Firmware- und Treiberdownload: Möglicherweise müssen Sie nach dem Austausch einer Komponente die
Firmware oder den Treiber aktualisieren.
https://pubs.lenovo.com/lxcc-overview/
.
https://pubs.lenovo.com/mgt_tools_smm2/
.
Kapitel 5 Prozeduren beim Hardwareaustausch
.
.
267
