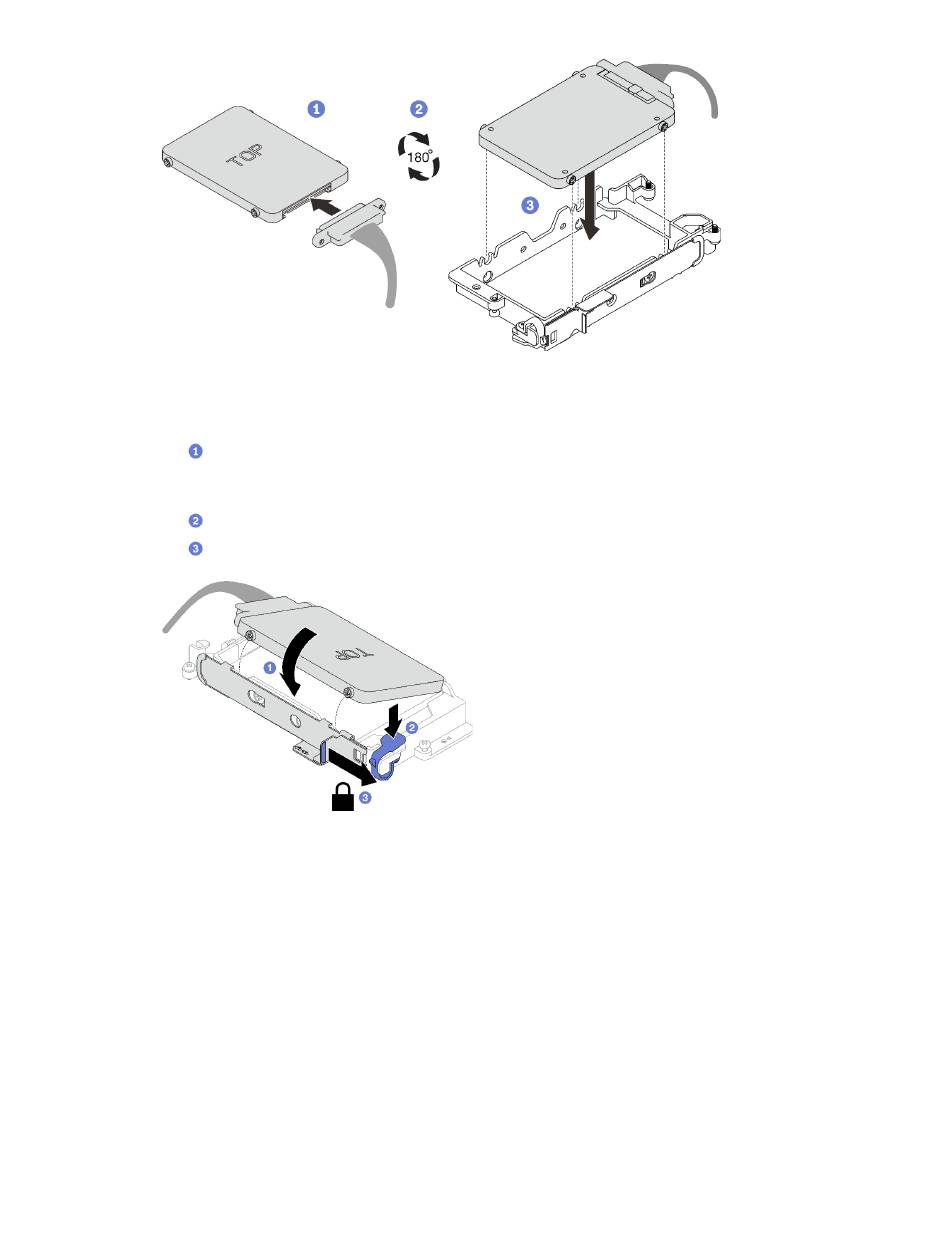

Abbildung 88. Installation des unteren Laufwerks
3. Installieren Sie das obere Laufwerk.
a. Suchen Sie das Kabel mit dem Stecker mit der Markierung SSD 1/3 und schließen Sie
es an das Laufwerk an. Neigen Sie das Laufwerk anschließend wie dargestellt in die
Oberseite der Laufwerkhalterung.
b. Halten Sie den Entriegelungshebel gedrückt.
c. Schieben Sie die Metalllasche in die gesperrte Position.
Abbildung 89. Installation des oberen Laufwerks
Nach dieser Aufgabe
1. Installieren Sie die Laufwerkhalterung. Siehe
2. Installieren Sie die Querstreben. Siehe
3. Installieren Sie die Abdeckung des Einbaurahmens. Siehe
auf Seite 54.
4. Installieren Sie den Einbaurahmen im Gehäuse. Siehe
Seite 52.
5. Schließen Sie alle erforderlichen externen Kabel an der Lösung an.
Anmerkung: Schließen Sie die QSFP-Kabel an der Lösung an. Dies erfordert zusätzliche Kraft.
6. Überprüfen Sie die Betriebsanzeige auf jedem Knoten, um sicherzustellen, dass sie von schnellem zum
langsamem Blinken wechselt und so darauf hinweist, dass alle Knoten zum Einschalten bereit sind.
