Anmerkung: Als Referenz: Das erforderliche Drehmoment für das vollständige Anziehen/Lösen
der Schrauben beträgt 0,55 +/- 0,05 N-M bzw. 5,0 +/- 0,5 lb-in.

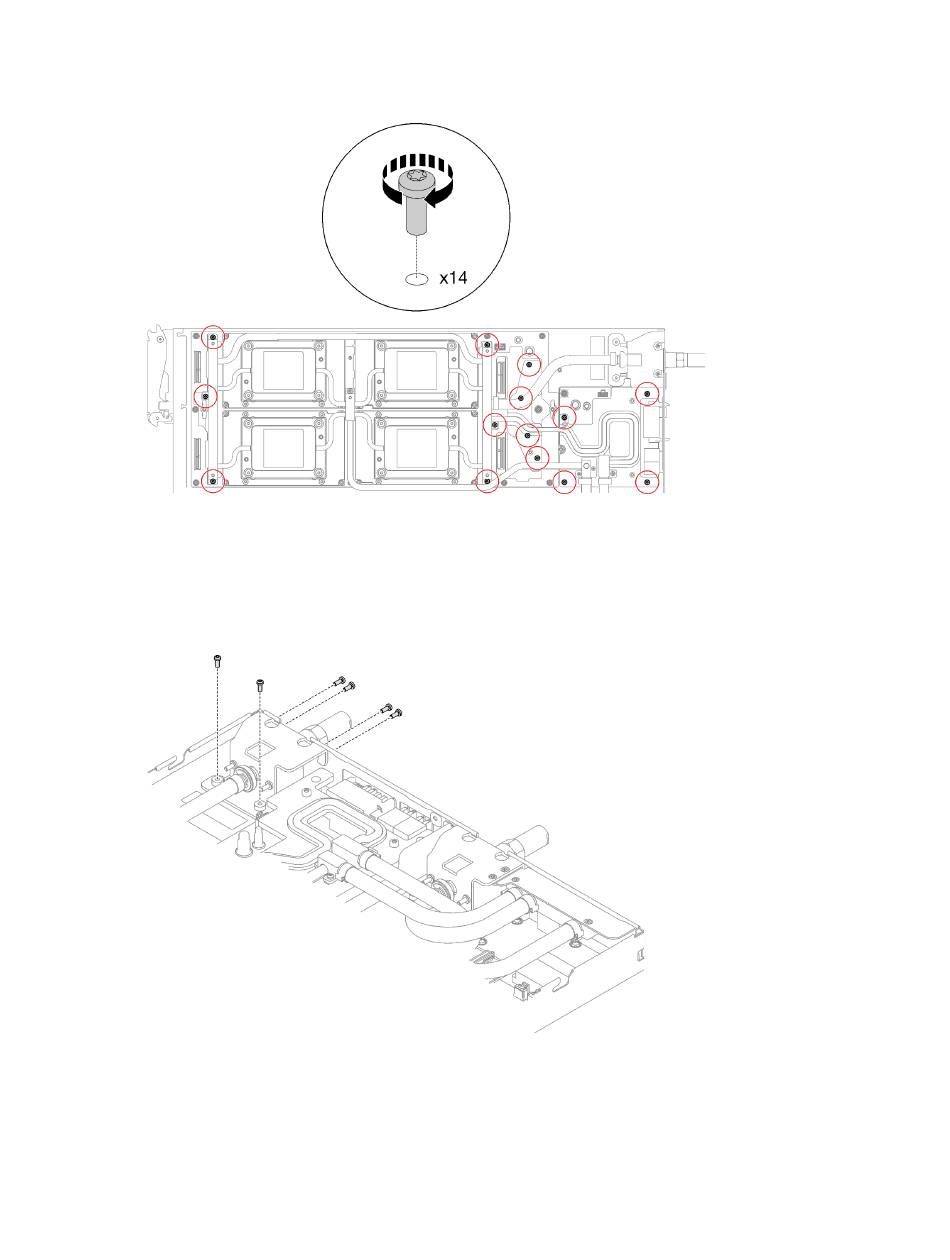

Abbildung 273. Installieren der Schrauben des Wasserkreislaufs
Schritt 10. Installieren Sie die folgenden Schrauben, um den Schnellanschluss zu befestigen.
• Zwei T10-Torx-Schrauben, um den Schnellanschluss zu befestigen.
• Vier T10-Torx-Schrauben an der Rückseite des Knotens.
Abbildung 274. Installation der Schrauben am Schnellanschluss
Schritt 11. Installieren Sie die GPU-OAM-Kühlplattenschrauben (16 x T15-Torx-Schrauben).
.
Kapitel 5
Prozeduren beim Hardwareaustausch
259
