Vorgehensweise
Schritt 1. Legen Sie das GPU-OAM vorsichtig auf dem Carrier-Base-Board (CBB) ab. Bringen Sie dann die
vier T15-Torx-Schrauben mit einem Drehmomentschraubendreher und dem richtigen Drehmoment
an.
Achtung: Führen Sie die folgenden drei Schritte der GPU-OAM-Installationsmethode aus:
1. Ziehen Sie die Schrauben in der Reihenfolge an, die im Bild unten angegeben ist.
2. Setzen Sie den Drehmomentschraubendreher zuerst auf 0,0981 Nm (0,868 lbf in) und ziehen
Sie die Schrauben leicht an.
3. Setzen Sie den Drehmomentschraubendreher dann auf 0,8829 Nm (7,8 lbf in) und ziehen Sie
die Schrauben vollständig an.
4. Zuletzt setzen Sie den Drehmomentschraubendreher auf 0,8829 Nm (7,8 lbf in) und ziehen
jede Schraube einzeln an, um sicherzustellen, dass alle fest sitzen.

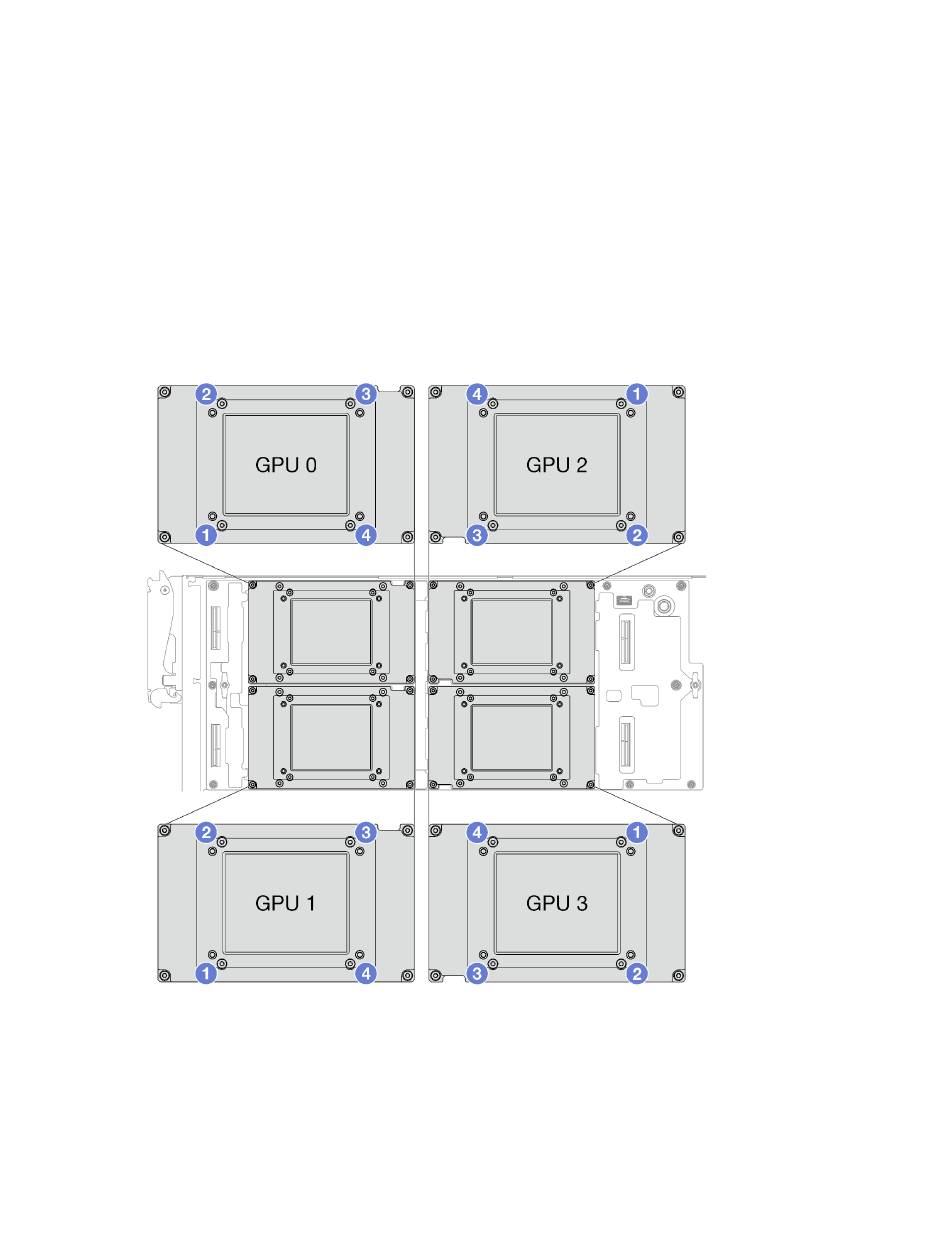

Abbildung 266. Reihenfolge zum Anziehen der Schrauben für die GPU-OAM-Installation
Schritt 2. Wenn noch alte Wärmeleitpaste auf den vier GPU-OAMs und den Kühlplatten vorhanden ist,
reinigen Sie die Oberseite der vier GPU-OAMs und der Kühlplatten vorsichtig mit einem
alkoholhaltigen Reinigungstuch.
Schritt 3. Tragen Sie die Wärmeleitpaste mit der Spritze auf der Oberseite der vier GPU-OAMs auf, indem
Sie wie dargestellt vier Punkte bilden, von denen jeder aus ca. 0,15 ml Wärmeleitpaste besteht.
.
