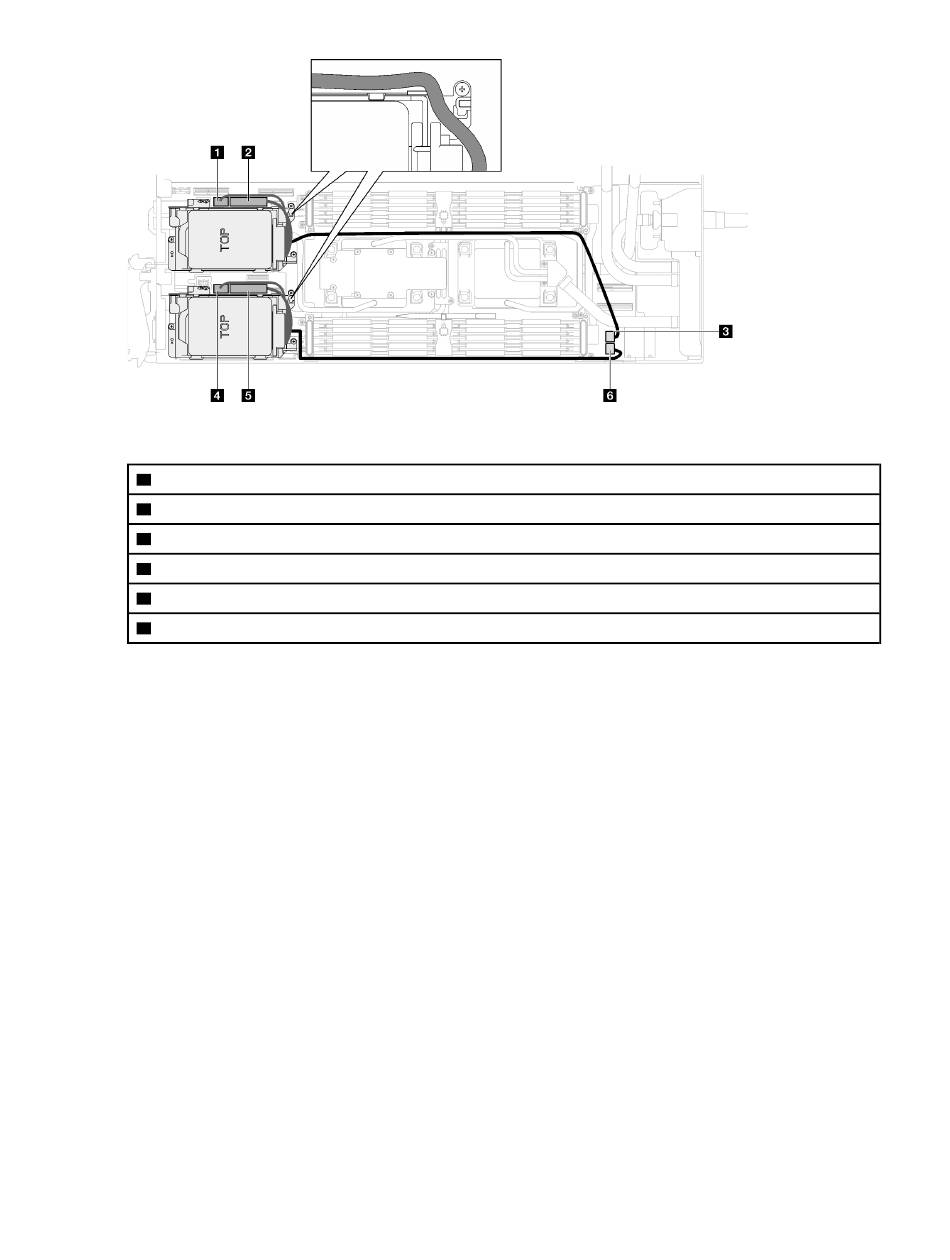

Abbildung 98. Kabelführung für Laufwerkbaugruppe
SATA-Anschluss 0-1
1
NVMe-Anschluss 0-1
2
Netzteilanschluss für Laufwerk 2
3
SATA-Anschluss 2-3
4
NVMe-Anschluss 2-3
5
Netzteilanschluss für Laufwerk 1
6
Nach dieser Aufgabe
1. Installieren Sie die Querstreben. Siehe
2. Installieren Sie die Abdeckung des Einbaurahmens. Siehe
auf Seite 54.
3. Installieren Sie den Einbaurahmen im Gehäuse. Siehe
Seite 52.
4. Schließen Sie alle erforderlichen externen Kabel an der Lösung an.
Anmerkung: Schließen Sie die QSFP-Kabel an der Lösung an. Dies erfordert zusätzliche Kraft.
5. Überprüfen Sie die Betriebsanzeige auf jedem Knoten, um sicherzustellen, dass sie von schnellem zum
langsamem Blinken wechselt und so darauf hinweist, dass alle Knoten zum Einschalten bereit sind.
7-mm-NVMe-Laufwerk und Laufwerkhalterung austauschen
Verwenden Sie die folgenden Verfahren, um ein 7-mm-NVMe-Laufwerk und eine Laufwerkhalterung zu
entfernen und zu installieren.
Entfernen einer 7-mm-NVMe-Laufwerkhalterung
Verwenden Sie diese Informationen, um eine 7-mm-NVMe-Laufwerkhalterungsbaugruppe zu entfernen.
Zu dieser Aufgabe
Erforderliche Werkzeuge
112
ThinkSystem SD650-I V3 Neptune DWC Einbaurahmen Benutzerhandbuch
„Querstreben installieren" auf Seite
„Abdeckung des Einbaurahmens installieren"
„DWC Einbaurahmen im Gehäuse installieren" auf
58.
