Anmerkung: Als Referenz: Das erforderliche Drehmoment für das vollständige Anziehen/Lösen
der Schrauben beträgt 0,55 +/- 0,05 N-M bzw. 5,0 +/- 0,5 lb-in.

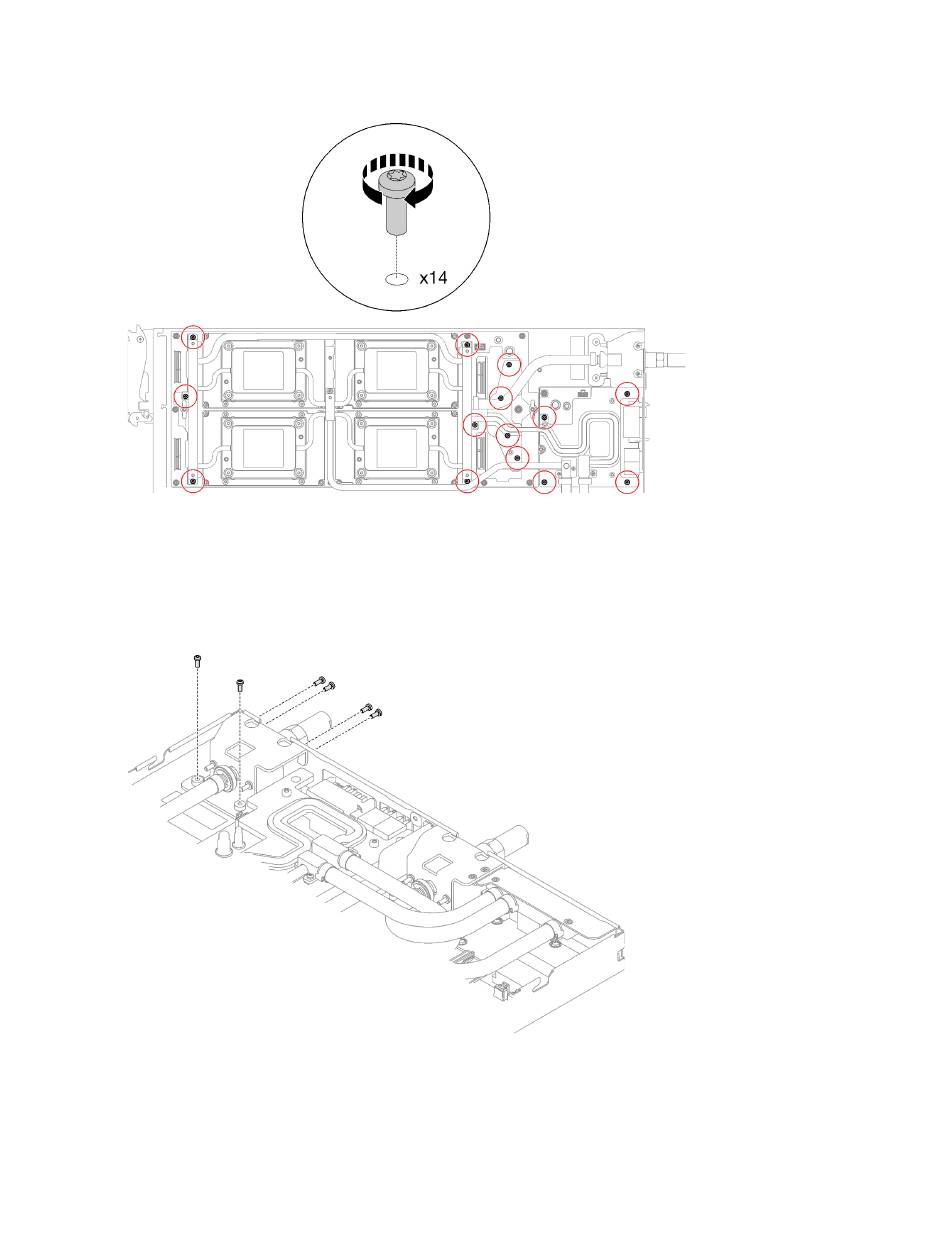

Abbildung 290. Installieren der Schrauben des Wasserkreislaufs
Schritt 12. Installieren Sie die folgenden Schrauben, um den Schnellanschluss zu befestigen.
• Zwei T10-Torx-Schrauben, um den Schnellanschluss zu befestigen.
• Vier T10-Torx-Schrauben an der Rückseite des Knotens.
Abbildung 291. Installation der Schrauben am Schnellanschluss
Schritt 13. Installieren Sie die GPU-OAM-Kühlplattenschrauben (16 x T15-Torx-Schrauben).
274
ThinkSystem SD650-I V3 Neptune DWC Einbaurahmen Benutzerhandbuch
