e.
Wiederholen Sie Schritt 3, bis die Schrauben vollständig festgezogen sind.
f.
Stellen Sie sicher, dass die Höhe jeder Schraube 11,5 ±0,3 mm (0,45 ±0,01 Zoll) beträgt
und sie vollständig komprimiert ist. Wenn dies nicht der Fall ist, wiederholen Sie die Schritte
zum Installieren der GPU-OAM-Kühlplatte.

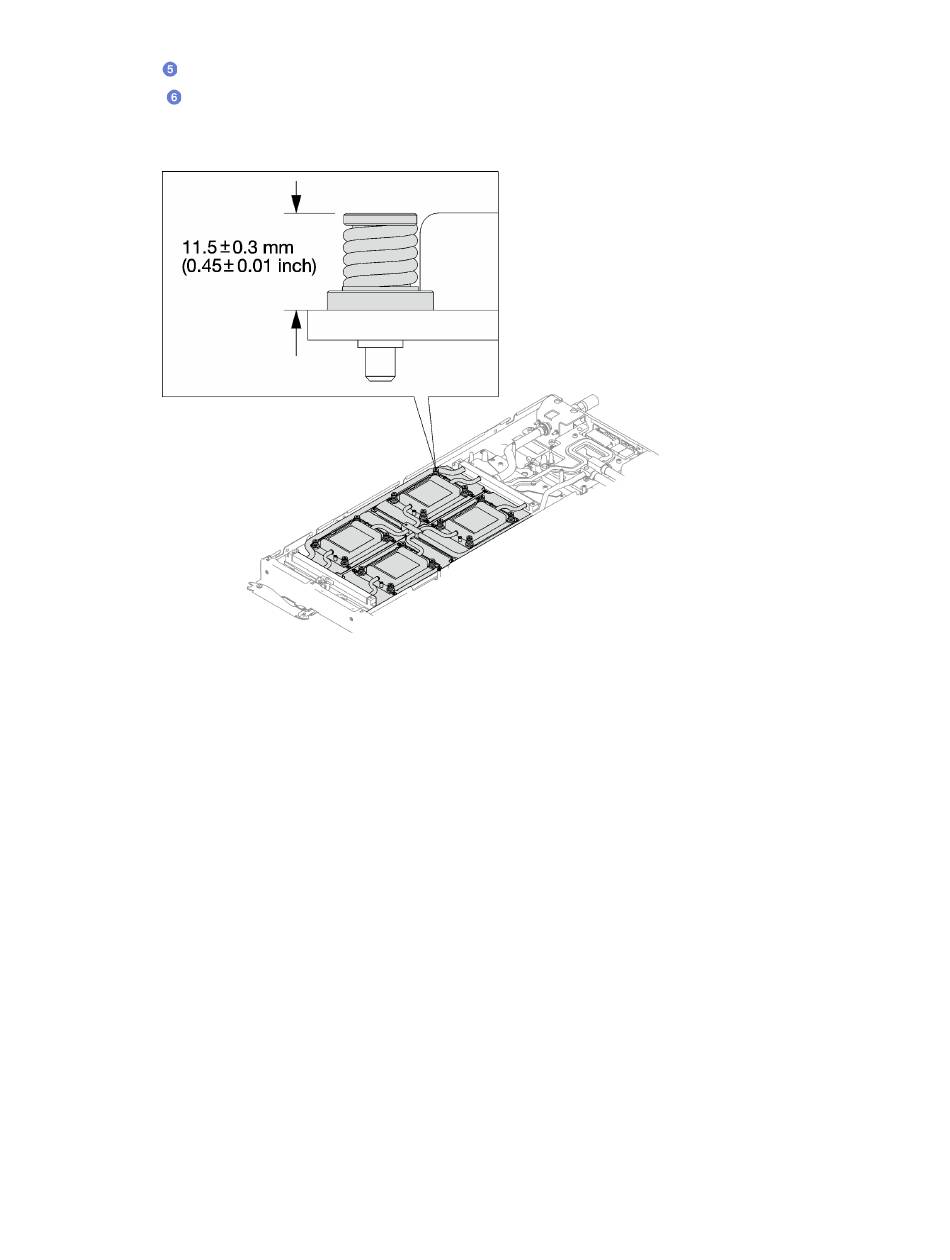

Abbildung 294. Höhe einer ordnungsgemäß installierten GPU-OAM-Kühlplattenschraube
Nach dieser Aufgabe
1. Schließen Sie die Kabel im Einbaurahmen an und verlegen Sie sie. Siehe
Knoten" auf Seite
295.
2. Installieren Sie die Querstreben. Siehe
3. Installieren Sie die Abdeckung des Einbaurahmens. Siehe
auf Seite
54.
4. Installieren Sie den Einbaurahmen im Gehäuse. Siehe
Seite
52.
5. Schließen Sie alle erforderlichen externen Kabel an der Lösung an.
Anmerkung: Schließen Sie die QSFP-Kabel an der Lösung an. Dies erfordert zusätzliche Kraft.
6. Überprüfen Sie die Betriebsanzeige auf jedem Knoten, um sicherzustellen, dass sie von schnellem zum
langsamem Blinken wechselt und so darauf hinweist, dass alle Knoten zum Einschalten bereit sind.
7. Nach der Installation des CBBs ist es erforderlich, die Firmware des Carrier-Base-Boards (in der XCC-
Firmware enthalten) und die Retimer-Firmware zu aktualisieren. Die neueste Firmware finden Sie unter
https://datacentersupport.lenovo.com/products/servers/thinksystem/sd650iv3/7d7l/downloads/driver-list/
• Aktualisieren Sie die Retimer-Firmware über die XCC-Webschnittstelle oder LXCE-OneCLI mit dem
folgenden Befehl, wobei FW_FILE_NAME der Dateiname der Retimer-Firmware ist.
OneCli update flash --forceid FW_FILE_NAME --checkdevice --dir /flash/ --output /flash/result
