Lenovo ThinkSystem SD650-I V3 Neptune DWC Benutzerhandbuch Seite 29

Tabelle 6. Interne Anschlüsse auf Systemplatine des Rechenknotens (Forts.)
PCIe x16 MCIO-Anschluss 4
8
Netzteilanschluss für Laufwerk 1
9

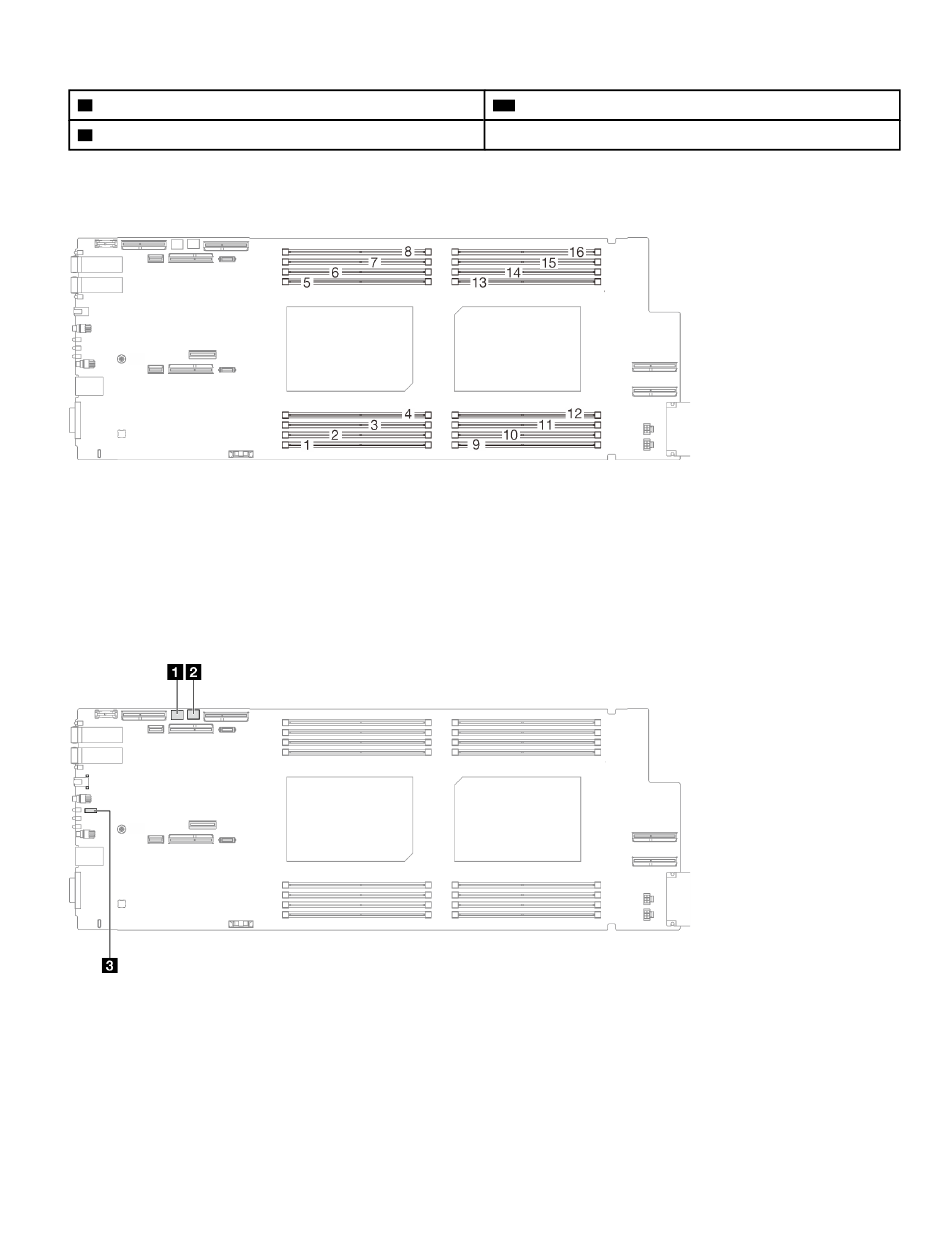

In der folgenden Abbildung ist die DIMM-Steckplatznummerierung auf der Systemplatine des
Rechenknotens dargestellt.
Abbildung 7. DIMM-Steckplatznummerierung auf der Systemplatine des Rechenknotens
Schalter auf der Systemplatine
In der folgenden Abbildung finden Sie die Positionen und Beschreibungen der Schalter.
Anmerkung: Wenn sich oben auf den Schalterblöcken eine durchsichtige Schutzfolie befindet, müssen Sie
sie entfernen und beiseite legen, um auf die Schalter zugreifen zu können.
Abbildung 8. Schalter auf der Systemplatine des Rechenknotens
Wichtig:
1. Schalten Sie die Lösung aus, bevor Sie Schaltereinstellungen ändern oder Brücken versetzen; trennen
Sie dann die Verbindungen zu allen Netzkabeln und externen Kabeln. Prüfen Sie die folgenden
Informationen:
•
https://pubs.lenovo.com/safety_documentation/
• „Installationsrichtlinien" auf Seite 37
SATA-Anschluss 2-3
17
Kapitel 2
.
21
Serverkomponenten
