Lenovo ThinkSystem SD650-I V3 Neptune DWC Benutzerhandbuch Seite 123

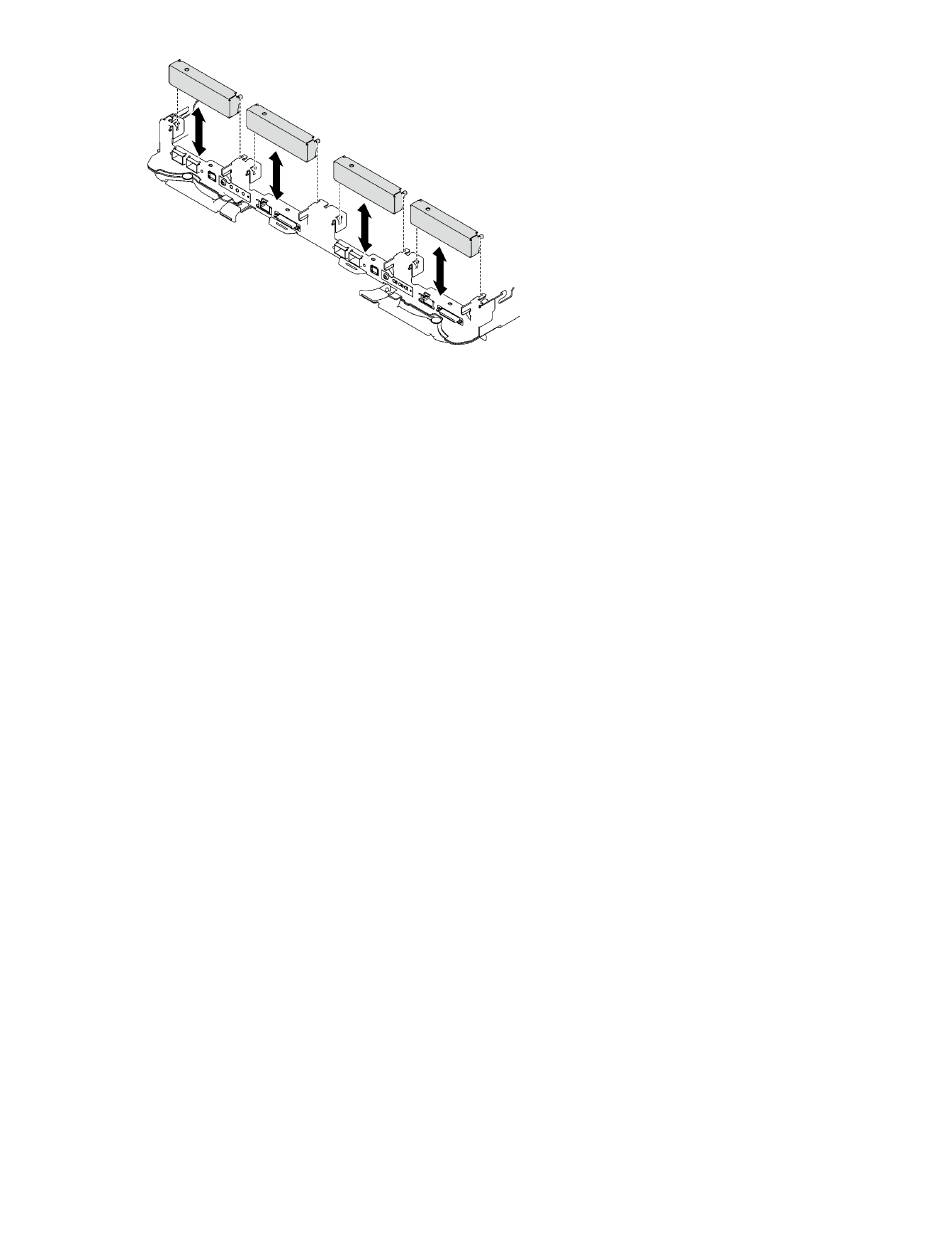

Abbildung 101. Entfernen der Abdeckblende für Frontblende
Wenn Sie angewiesen werden, die Komponente oder die Zusatzeinrichtung einzusenden, befolgen Sie die
Verpackungsanweisungen und verwenden Sie ggf. das mitgelieferte Verpackungsmaterial für den Transport.
7-mm-NVMe-Laufwerk entfernen
Mithilfe dieser Informationen können Sie 7-mm-NVMe-Laufwerke entfernen.
Zu dieser Aufgabe
Erforderliche Werkzeuge
Stellen Sie sicher, dass Sie über den SD650-I V3 Gap-Pad-Satz verfügen, um das Bauteil ordnungsgemäß
auszutauschen.
Achtung:
• Lesen Sie „Installationsrichtlinien" auf Seite 37
sicherzustellen, dass Sie sicher arbeiten.
• Schalten Sie den entsprechenden DWC Einbaurahmen aus, auf dem Sie die Aufgabe ausführen werden.
• Ziehen Sie alle externen Kabel vom Gehäuse ab.
• Ziehen Sie die QSFP-Kabel von der Lösung ab. Dies erfordert zusätzliche Kraft.
Sehen Sie sich das Verfahren an
Ein Video zu diesem Verfahren ist auf YouTube verfügbar:
PLYV5R7hVcs-C9w6DvLacDr31reqL-VjAo
Vorgehensweise
Schritt 1. Bereiten Sie diese Aufgabe vor.
a. Entfernen Sie den Einbaurahmen aus dem Gehäuse. Siehe
Gehäuse entfernen" auf Seite
b. Entfernen Sie die Abdeckung des Einbaurahmens. Siehe
entfernen" auf Seite
c. Entfernen Sie die Querstreben. Siehe
d. Entfernen Sie die 7-mm-NVMe-Laufwerkhalterung. Weitere Informationen unter
einer 7-mm-NVMe-Laufwerkhalterung" auf Seite
und „Sicherheitsprüfungscheckliste" auf Seite
.
50.
53.
„Querstreben entfernen" auf Seite
https://www.youtube.com/playlist?list=
„DWC Einbaurahmen aus dem
„Abdeckung des Einbaurahmens
112.
.
Kapitel 5 Prozeduren beim Hardwareaustausch
39, um
56.
„Entfernen
115
