Lenovo ThinkSystem SD650-I V3 Neptune DWC Benutzerhandbuch Seite 162

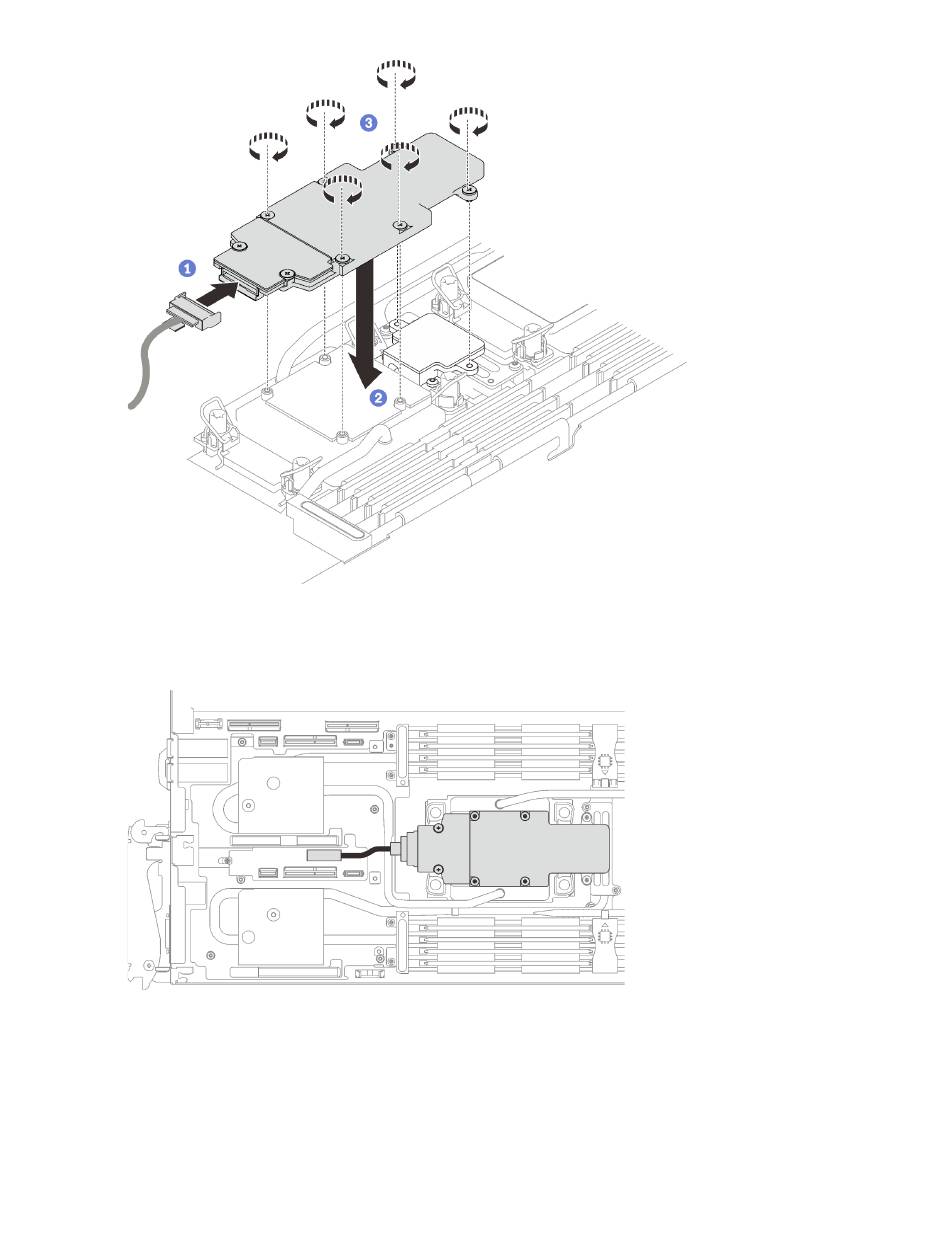

Abbildung 147. Installation der M.2-Rückwandplatinenbaugruppe
Schritt 5. Schließen Sie das Kabel an die Systemplatine an.
Abbildung 148. Installation des Kabels der M.2-Rückwandplatinenbaugruppe
Nach dieser Aufgabe
1. Installieren Sie die Querstreben. Siehe
2. Installieren Sie die Abdeckung des Einbaurahmens. Siehe
auf Seite 54.
3. Installieren Sie den Einbaurahmen im Gehäuse. Siehe
Seite 52.
154
ThinkSystem SD650-I V3 Neptune DWC Einbaurahmen Benutzerhandbuch
„Querstreben installieren" auf Seite
„Abdeckung des Einbaurahmens installieren"
„DWC Einbaurahmen im Gehäuse installieren" auf
58.
