Erforderliche Werkzeuge
Stellen Sie sicher, dass Sie über den SD650-I V3 Gap-Pad-Satz verfügen, um das Bauteil ordnungsgemäß
auszutauschen.
Achtung:
• Lesen Sie „Installationsrichtlinien" auf Seite 37
sicherzustellen, dass Sie sicher arbeiten.
• Schalten Sie den entsprechenden DWC Einbaurahmen aus, auf dem Sie die Aufgabe ausführen werden.
• Ziehen Sie alle externen Kabel vom Gehäuse ab.
• Ziehen Sie die QSFP-Kabel von der Lösung ab. Dies erfordert zusätzliche Kraft.
Sehen Sie sich das Verfahren an
Ein Video zu diesem Verfahren ist auf YouTube verfügbar:
PLYV5R7hVcs-C9w6DvLacDr31reqL-VjAo
Vorgehensweise
Schritt 1. Bereiten Sie diese Aufgabe vor.
a. Entfernen Sie den Einbaurahmen aus dem Gehäuse. Siehe
Gehäuse entfernen" auf Seite
b. Entfernen Sie die Abdeckung des Einbaurahmens. Siehe
entfernen" auf Seite
c. Entfernen Sie die Querstreben. Siehe
d. Entfernen Sie die E3.S-Laufwerkhalterung. Siehe
Seite 124.
Schritt 2. Die Kabel auf der E3.S-Laufwerk mit kabelgebundener Rückwandplatine sind mit dem Kabelbinder
gebündelt. Lösen Sie den Kabelbinder, um die Kabel freizugeben.

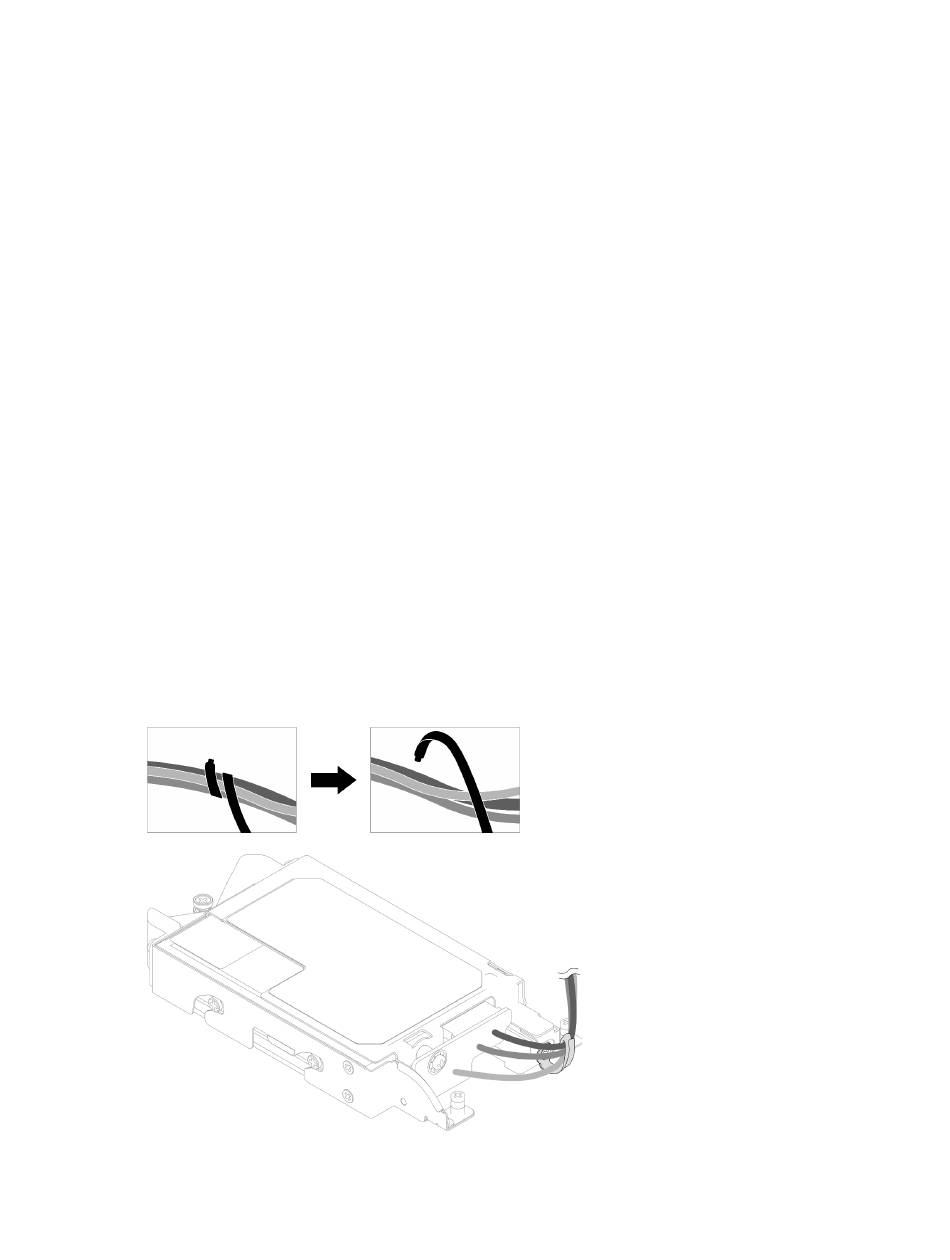

Abbildung 117. Lösen der Kabel aus dem Kabelbinder
und „Sicherheitsprüfungscheckliste" auf Seite
.
50.
53.
„Querstreben entfernen" auf Seite
https://www.youtube.com/playlist?list=
„DWC Einbaurahmen aus dem
„Abdeckung des Einbaurahmens
„E3.S-Laufwerkhalterung entfernen" auf
.
Kapitel 5 Prozeduren beim Hardwareaustausch
39, um
56.
