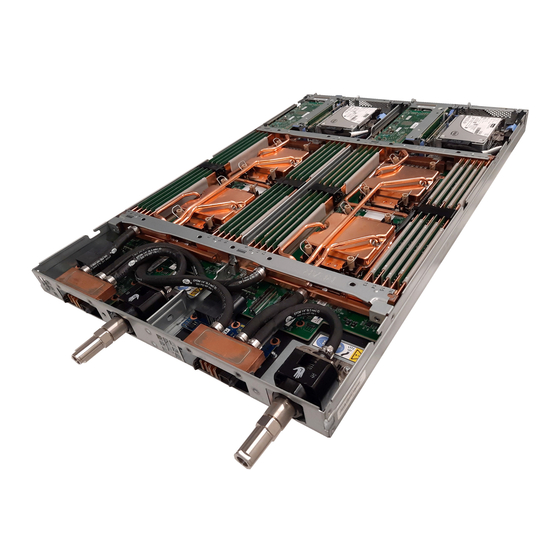

ThinkSystem SD650 V2/SD650-N V2 Neptune
DWC Einbaurahmen und DW612 Neptune
DWC Gehäuse
Wartungshandbuch
Maschinentypen: 7D1M, 7D1N und 7D1L

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Lenovo ThinkSystem SD650 V2 Neptune

Inhaltszusammenfassung für Lenovo ThinkSystem SD650 V2 Neptune

  • Seite 1 ThinkSystem SD650 V2/SD650-N V2 Neptune DWC Einbaurahmen und DW612 Neptune DWC Gehäuse Wartungshandbuch Maschinentypen: 7D1M, 7D1N und 7D1L...
  • Seite 2 Absicherung des Netzstromkreises von 20 A liefert. Der gesamte Anschluss des Systems/ Racks an den Hauptnetzstrom darf ausschließlich über einen Steckverbinder vom Typ B erfolgen. Außerdem müssen Sie sicherstellen, dass Sie mit den Geschäftsbedingungen der Lenovo Warranty für Ihre Lösung vertraut sind, die Sie hier finden: http://datacentersupport.lenovo.com/warrantylookup...

  • Seite 3: Inhaltsverzeichnis

    Sicherheitsprüfungscheckliste ..Kapitel 4. Fehlerbestimmung ..421 Richtlinien zur Systemzuverlässigkeit ..Ereignisprotokolle ....421 © Copyright Lenovo 2021, 2022...
  • Seite 4 Ereignisprotokolle erfassen ..423 GPU-Probleme ... . . 445 Einführung in Anzeigen ... . 424 System Management Module 2-Fehler .

  • Seite 5: Sicherheit

    Vor der Installation dieses Produkts die Sicherheitshinweise lesen. Prima di installare questo prodotto, leggere le Informazioni sulla Sicurezza. Les sikkerhetsinformasjonen (Safety Information) før du installerer dette produktet. Antes de instalar este produto, leia as Informações sobre Segurança. © Copyright Lenovo 2021, 2022...

  • Seite 6: Sicherheitsprüfungscheckliste

    Antes de instalar este producto, lea la información de seguridad. Läs säkerhetsinformationen innan du installerar den här produkten. Sicherheitsprüfungscheckliste Verwenden Sie die Informationen in diesem Abschnitt, um mögliche Gefahrenquellen an der Lösung zu identifizieren. Beim Design und der Herstellung jedes Computers wurden erforderliche Sicherheitselemente installiert, um Benutzer und Kundendiensttechniker vor Verletzungen zu schützen.
  • Seite 7 • Stellen Sie sicher, dass die Isolierung nicht verschlissen oder abgenutzt ist. 3. Prüfen Sie das Produkt auf Änderungen hin, die nicht durch Lenovo vorgenommen wurden. Achten Sie bei Änderungen, die nicht von Lenovo vorgenommen wurden, besonders auf die Sicherheit.
  • Seite 8 ThinkSystem SD650 V2/SD650-N V2 Neptune DWC Einbaurahmen und DW612 Neptune DWC GehäuseWartungshandbuch...

  • Seite 9: Kapitel 1. Einführung

    Die folgenden Informationen stellen eine Zusammenfassung der Merkmale und technischen Daten der Lösung dar. Je nach Modell treffen einige Angaben möglicherweise nicht zu. Gehäusespezifikation Eine Zusammenfassung der Merkmale und technischen Daten des Gehäuses. Anmerkung: Ein DW612 Gehäuse kann sechs SD650 V2/SD650-N V2 Einbaurahmen. © Copyright Lenovo 2021, 2022...
  • Seite 10 Tabelle 1. Gehäusespezifikation Element Beschreibung Abmessungen 6U-Gehäuse • Höhe: 263,3 mm (10,37 Zoll) • Tiefe: 930,6 mm (36,64 Zoll) • Breite: 447 mm (17,6 Zoll) • Gewicht: – Leeres Gehäuse (mit Mittelplatine und Kabeln): ca. 23,6 kg (52,04 lb) – Voll konfiguriert (Standalone): –...
  • Seite 11 Tabelle 1. Gehäusespezifikation (Forts.) Element Beschreibung Geräuschemissionen • SD650 V2 Schallleistungspegel (LWAd): – Leerlauf: 65 dB – Betrieb: 76 dB • SD650-N V2 Schallleistungspegel (LWAd): – Leerlauf: 70 dB – Betrieb: 95 dB Anmerkungen: • Diese Pegel wurden in kontrollierten akustischen Umgebungen entsprechend den in ISO 7779 angegebenen Prozeduren gemessen und gemäß...
  • Seite 12 Tabelle 1. Gehäusespezifikation (Forts.) Element Beschreibung Wasserbedarf • Wassertemperatur: – SD650 V2 Einbaurahmen: ASHRAE-Klasse W4: 2 °C bis 50 °C (35,6 °F bis 122 ° F) mit folgenden Ausnahmen: – Mit Prozessoren mit 205 W oder höher: 2 °C bis 45 °C (35,6 °F bis 113 °F) –...

  • Seite 13: Einbaurahmen - Technische Daten

    Tabelle 1. Gehäusespezifikation (Forts.) Element Beschreibung Umgebung Der SD650 V2 Einbaurahmen, der SD650-N V2 Einbaurahmen und DW612 Gehäuse werden in der folgenden Umgebung unterstützt: • Lufttemperaturanforderungen: – Betrieb: ASHRAE-Klasse A2: 10 °C bis 35 °C (50 °F bis 95 °F); wenn die Höhe 900 m (2953 ft) übersteigt, nimmt die maximale Umgebungstemperatur pro 300 m (984 ft) Höhenanstieg um 1 °C (1,8 °F) ab.

  • Seite 14: Knoten - Technische Daten

    Tabelle 2. Einbaurahmen – Technische Daten Element Beschreibung Abmessungen Einbaurahmen • Höhe: 41,0 mm (1,61 Zoll) • Tiefe: 693,2 mm (27,29 Zoll) • Breite: 437,5 mm (17,22 Zoll) • Gewichtsschätzung: – SD650 V2 Einbaurahmen: 20,67 kg (45,58 lb) – SD650-N V2 Einbaurahmen: 22,05 kg (48,62 lb) Unterstützte und zertifizierte Betriebssysteme sind: •...
  • Seite 15 Prozessoren im Knoten zu ermitteln. 2. Eine Liste der unterstützten Prozessoren finden Sie unter https:// static.lenovo.com/us/en/serverproven/index.shtml 3. Wenn der Intel® Xeon® Platinum 8368Q Prozessor installiert ist, wird eine Wassertemperatur von 2 °C bis 35 °C (35,6 °F bis 95 °F) unterstützt.
  • Seite 16 • Intel VROC NVMe RAID Premiumstufe 0 und 1 Erweiterungs-steckplätze Unterstützt bis zu zwei PCIe-Steckplätze mit halber Höhe und halber Länge für x16 Gen 4. Grafikkarte (in Lenovo XClarity • ASPEED Controller integriert) • SVGA-kompatible Grafikkarte • Digitale Videokomprimierungsfunktionen von Avocent •...

  • Seite 17: Firmwareaktualisierungen

    (RHEL) und SUSE Linux Enterprise Server (SLES) Betriebssystemverteilungen zu unterstützen. Es sind auch maschinentypspezifische UXSPs verfügbar, die nur Firmware enthalten. Firmware-Aktualisierungstools Lesen Sie die folgende Tabelle, um das Lenovo Tool zu ermitteln, das sich am besten zum Installieren und Einrichten der Firmware eignet: Kapitel 1...
  • Seite 18 Benutzer- lenschnitt- UXSPs Aktualisie- sierungen sierungen schnittstel- stelle rungsme- für für E/A- thoden Hauptsys- Einheiten Inband Lenovo XClarity √ √ Provisioning Manager On-Target (LXPM) Ausgewähl- Außerband Lenovo XClarity √ √ te I/O- Controller Off-Target Einheiten (XCC) Inband Alle I/O- √...
  • Seite 19 Abschnitt „Ethernet-over-USB konfigurieren“ in der XCC-Dokumentationsversion für Ihren Server unter https://sysmgt.lenovofiles.com/help/topic/lxcc_frontend/lxcc_overview.html – Wenn Sie Firmware über den Lenovo XClarity Controller aktualisieren, stellen Sie sicher, dass Sie die neuesten Einheitentreiber für das auf dem Server ausgeführte Betriebssystem heruntergeladen und installiert haben.
  • Seite 20 Wichtig: Welche Version von Lenovo XClarity Controller (XCC) unterstützt wird, variiert je nach Produkt. Alle Versionen von Lenovo XClarity Controller werden in diesem Dokument als Lenovo XClarity Controller und XCC bezeichnet, sofern nicht anders angegeben. Die unterstützte XCC-Version für Ihren Server finden Sie unter https://sysmgt.lenovofiles.com/help/topic/lxcc_frontend/lxcc_overview.html...

  • Seite 21: Lan-Over-Usb-Schnittstelle Manuell Konfigurieren

    Windows-Einheitentreiber für LAN over USB installieren Bei der Installation eines Windows-Betriebssystems wird im Gerätemanager eine unbekannte RNDIS-Einheit angezeigt. Lenovo stellt eine INF-Datei für Windows bereit, mit der diese Einheit identifiziert wird. Führen Sie die folgenden Schritte aus, um die Datei ibm_rndis_server_os.inf zu installieren: Anmerkung: Sie müssen diese Schritte nur ausführen, wenn auf dem Rechenknoten ein Windows-...

  • Seite 22: Tech-Tipps

    Schritt 8. Wechseln Sie zurück zum Geräte-Manager. Unter Netzwerkkarten wird Lenovo USB RNDIS- Netzeinheit angezeigt. Schritt 9. Mithilfe der Lenovo XClarity Controller-Schnittstelle können Sie die IP-Adresse des LAN-Adapters anzeigen oder festlegen. Weitere Informationen zur Verwendung von Lenovo XClarity Controller zum Konfigurieren von LAN over USB finden Sie auf der folgenden Website: https://sysmgt.lenovofiles.com/help/topic/lxcc_frontend/lxcc_overview.html...

  • Seite 23: Knoten Ausschalten

    • Sie können den Netzschalter drücken. • Der Knoten kann nach einer Stromunterbrechung automatisch erneut starten. • Der Knoten kann über Lenovo XClarity Controller auf Remoteanforderungen zum Einschalten reagieren. Informationen zum Ausschalten von Knoten finden Sie unter „Knoten ausschalten“ auf Seite Knoten ausschalten Wenn ein Knoten mit einer Stromquelle verbunden wird, verbleibt er in einem Standby-Modus.
  • Seite 24 ThinkSystem SD650 V2/SD650-N V2 Neptune DWC Einbaurahmen und DW612 Neptune DWC GehäuseWartungshandbuch...

  • Seite 25: Kapitel 2. Lösungskomponenten

    Mithilfe der Informationen in diesem Abschnitt erfahren Sie alles über die Komponenten Ihrer Lösung. Komponente identifizieren Wenn Sie sich an Lenovo wenden, um Unterstützung zu erhalten, können die Kundendienstmitarbeiter Ihre Komponenten über den Maschinentyp, das Modell und die Seriennummer identifizieren und Sie schneller unterstützen.
  • Seite 26 Abbildung 5. Service-Etikett und QR-Code Netzzugriffsetikett Die Netzwerk-Zugriffsinformationen von Lenovo XClarity Controller für beide Knoten befinden sich auf dem herausziehbaren Informationsetikett an der Vorderseite des Einbaurahmens. Sie können die Informationen auf dem herausziehbaren Etikett verwenden, um die XCC MAC-Adresse und LLA für jeden Knoten zu erhalten.

  • Seite 27: Vorderansicht

    Abbildung 6. Netzwerkzugriffsinformationen auf dem herausziehbaren Etikett Vorderansicht In der folgenden Abbildung sind die Steuerelemente, Anzeigen und Anschlüsse an der Vorderseite der Lösung dargestellt. Gehäuse Anmerkung: Die Abbildungen in diesem Dokument können von Ihrer Hardware geringfügig abweichen. Das Gehäuse unterstützt bis zu sechs Einbaurahmen. In der folgenden Abbildung sind sechs im Gehäuse installierte Einbaurahmen dargestellt.

  • Seite 28: Sd650 V2 Einbaurahmen

    Tabelle 7. Anzeigen, Bedienelemente und Anschlüsse für SD650 V2 Einbaurahmen Linker Knoten (ungerade Positionsnummern) Vordere Bedienerkonsole Rechter Knoten (gerade Positionsnummern) 1-Gb-Ethernet-Anschluss (RJ45) mit Share-NIC- Funktion für Lenovo XClarity Controller ThinkSystem SD650 V2/SD650-N V2 Neptune DWC Einbaurahmen und DW612 Neptune DWC GehäuseWartungshandbuch...

  • Seite 29: Sd650-N V2 Einbaurahmen

    Tabelle 7. Anzeigen, Bedienelemente und Anschlüsse für SD650 V2 Einbaurahmen (Forts.) Anschluss für externes LCD-Diagnosegerät 25-Gb-Ethernet-Anschluss (SFP28) mit Share-NIC- Funktion für Lenovo XClarity Controller USB 3.0-Konsolenverteilerkabel SD650-N V2 Einbaurahmen In den folgenden Abbildungen sind die Steuerelemente, LEDs und Anschlüsse auf der Vorderseite jedes Einbaurahmens dargestellt.
  • Seite 30 Daten. Wenn die Anzeige blinkt, wird gerade auf das Laufwerk zugegriffen. Identifikationsanzeige (blau): Mit dieser blauen Anzeige können Sie den Knoten unter mehreren ausfindig machen. Sie können diese Anzeige über Fernzugriff mit Lenovo XClarity Administrator aktivieren. Systemfehleranzeige (gelb): Wenn diese gelbe Anzeige leuchtet, ist ein Systemfehler aufgetreten.

  • Seite 31: Externes Lcd-Diagnosegerät

    Externes LCD-Diagnosegerät Das externe LCD-Diagnosegerät ist eine externe Einheit, die über ein Kabel mit dem Server verbunden ist und ermöglicht einen schnellen Zugriff auf Systeminformationen wie Fehler, Systemstatus, Firmware, Netzwerk sowie Diagnoseinformationen. Position des externen LCD-Diagnosegeräts Position Nummern Das externe LCD-Diagnosegerät ist mit einem externen Kabel Externes LCD-Diagnosegerät an den Server angeschlossen.
  • Seite 32 LCD-Anzeige Bildlauftasten (aufwärts/abwärts/links/rechts) Drücken Sie die Bildlauftasten, um zu den Systeminformationen zu navigieren. Auswahltaste Drücken Sie die Auswahltaste, um eine Option im Menü auszuwählen. Flussdiagramm der Optionen Das externe LCD-Diagnosegerät zeigt verschiedene Systeminformationen an. Navigieren Sie mit den Bildlauftasten durch die Optionen. Je nach Modell können sich die Optionen und Einträge auf der LCD-Anzeige unterscheiden.
  • Seite 33 Vollständiges Menü Die folgenden Optionen sind verfügbar. Mit der Auswahltaste wechseln Sie zwischen einer Option und den untergeordneten Informationseinträgen und mit den Bildlauftasten wechseln Sie zwischen Optionen oder Informationseinträgen. Je nach Modell können sich die Optionen und Einträge auf der LCD-Anzeige unterscheiden. Kapitel 2 Lösungskomponenten...
  • Seite 34 Startmenü (Systemstatus-Dashboard) Beispiel Startmenü Systemname Systemstatus Anzahl aktiver Alerts Temperatur Energieverbrauch Prüfpunktcode Aktive Alerts Untermenü Beispiel Startbildschirm: Anzahl aktiver Fehler Anmerkung: Das Menü „Aktive Alerts“ zeigt nur die 1 Active Alerts Anzahl der aktiven Fehler an. Wenn keine Fehler vorhanden sind, steht das Menü „Aktive Alerts“ in der Navigation nicht zur Verfügung.

  • Seite 35: Systemfirmware

    Systemfirmware Untermenü Beispiel UEFI UEFI (Inactive) • Firmwareversion (Status) Build: D0E101P • Build-ID Version: 1.00 • Versionsnummer Date: 2019-12-26 • Releasedatum XCC primär XCC Primary (Active) • Firmwareversion (Status) Build: DVI399T • Build-ID Version: 4.07 • Versionsnummer Date: 2020-04-07 • Releasedatum XCC-Sicherung XCC Backup (Active) •...

  • Seite 36: Rückansicht

    Systemumgebungsinformationen Untermenü Beispiel Ambient Temp: 24 C Exhaust Temp: 30 C • Umgebungstemperatur PSU1: Vin= 213 w • Ablufttemperatur Inlet= 26 C • PSU-Status FAN1 Front: 21000 RPM • Lüftergeschwindigkeit in U/min FAN2 Front: 21000 RPM FAN3 Front: 21000 RPM FAN4 Front: 21000 RPM Aktive Sitzungen Untermenü...

  • Seite 37: System Management Module 2 (Smm2)

    Abbildung 12. Rückansicht Tabelle 10. Rückansicht Netzteil Tropfsensor-Baugruppe Leitung System Management Module 2 System Management Module 2 (SMM2) In der folgenden Abbildung sind die Anschlüsse und Anzeigen an der Rückseite des SMM2-Moduls dargestellt. Abbildung 13. SMM2-Anschlüsse und Anzeigen Kapitel 2 Lösungskomponenten...
  • Seite 38 Tabelle 11. SMM2-Anschlüsse und Anzeigen Verbindungsanzeige des Ethernet-Anschlusses 2 Grundstellungsknopf-Loch (RJ45) (grün) Ethernet-Anschluss 2 Identifikations-LED (blau) Betriebsanzeige (grün) Aktivitätsanzeige des Ethernet-Anschlusses 2 (RJ45) (grün) Statusanzeige (grün) Verbindungsanzeige des Ethernet-Anschlusses 1 (RJ45) (grün) Anzeige für Prüfprotokoll (gelb) Ethernet-Anschluss 1 Servicemodus-Taste für USB-Anschluss (FFDC- Aktivitätsanzeige des Ethernet-Anschlusses 1 (RJ45) Speicherauszug) (grün)

  • Seite 39: Netzteile

    Verbindungsanzeige des Ethernet-Anschlusses 1 (RJ45): Wenn diese Anzeige leuchtet (grün), weist dies auf eine aktive Verbindung über das Verwaltungsnetzwerk bis zum Fernverwaltungs- und Konsolenanschluss 1 (Ethernet) hin. Ethernet-Anschluss 1: Verwenden Sie diesen Anschluss, um auf die SMM2-Verwaltung zuzugreifen. Aktivitätsanzeige des Ethernet-Anschlusses 1 (RJ45): Wenn diese Anzeige blinkt (grün), weist dies auf Aktivität über das Verwaltungsnetzwerk bis zum Fernverwaltungs- und Konsolenanschluss 1 (Ethernet) hin.

  • Seite 40: Layout Der Systemplatine

    Abbildung 14. Netzteilanzeigen und Anschlüsse Betriebsanzeige für eingehenden Wechselstrom (grün) Fehleranzeige für Netzteil (gelb) Anzeige für ausgehenden Gleichstrom (grün) Netzkabelanschluss Jedes Netzteil weist die folgenden drei Anzeigen auf: Betriebsanzeige für Wechselstrom (grün): Wenn diese Anzeige leuchtet (grün), wird das Netzteil mit Netzstrom durch die Wechselstromversorgung versorgt.

  • Seite 41: Interne Anschlüsse Auf Der Systemplatine

    Abbildung 15. Anzeigen auf der Systemplatine Tabelle 12. Anzeigen auf der Systemplatine Anzeige für Netzwerkaktivität ME-Überwachungssignalanzeige XCC-Überwachungssignalanzeige Anzeige für Netzwerkaktivität (grün, aus Vorderansicht sichtbar), Verhalten: Blinkt: Es gibt Aktivitäten im Netzwerk. Ein: Netzwerkverbindung ist hergestellt – keine Aktivität. Aus: Keine Netzwerkverbindung hergestellt. XCC-Überwachungssignalanzeige (grün), Verhalten: Blinkt langsam: XCC funktioniert.
  • Seite 42 Abbildung 16. Interne Anschlüsse auf der Systemplatine des Rechenknotens Tabelle 13. Interne Anschlüsse auf der Systemplatine des Rechenknotens Trusted Cryptographic Module(TCM)-Anschluss CMOS-Batterieanschluss (CR2032) NVMe/SATA-Anschluss PCIe-Anschluss 1 (Adapterkarte 1) PCIe-Anschluss 2 (Adapterkarte 2) (gemeinsam M.2-Anschluss genutzt mit GPU) PCIe-Anschluss 3 (für GPU) Anschluss für externes LCD-Diagnosegerät PCIe-Anschluss 4 (für GPU) KVM-Anschluss...

  • Seite 43: Schalter Auf Der Systemplatine

    Anmerkung: Der SD650-N V2 Einbaurahmen enthält einen Rechenknoten und einen GPU-Knoten. In der folgenden Abbildung sind die Position des GPU-Anschlusses und die GPU-Nummerierung dargestellt. Abbildung 18. GPU-Anschluss und -Nummerierung Schalter auf der Systemplatine In der folgenden Abbildung finden Sie die Positionen und Beschreibungen der Schalter. Wichtig: 1.

  • Seite 44: Pcie-Steckplatznummerierung

    Abbildung 19. Positionen der Schalter auf der Systemplatine Tabelle 14. Definition des Schalters Verwendungsbeschreibung Switchna- Nummer des Schalters Switchname Machine Engine ME-Update durch Brücke. Normal (Standard) (ME)-Sicherheits- Firmware außer Kraft setzen Außerkraftsetzen Normal (Standard) Überschreibt das des Kennworts Startkennwort. Niedrige Sicherheit Niedrige Sicherheit Normal (Standard) aktivieren...

  • Seite 45: Interne Kabelführung

    SD650 V2 Einbaurahmen Anmerkung: Der SD650 V2 Einbaurahmen enthält zwei Rechenknoten. Abbildung 20. PCIe-Steckplatznummerierung – SD650 V2 Einbaurahmen PCIe-Steckplatz 1 PCIe-Steckplatz 2 SD650-N V2 Einbaurahmen Anmerkung: Der SD650-N V2 Einbaurahmen enthält einen Rechenknoten und einen GPU-Knoten. Abbildung 21. PCIe-Steckplatznummerierung – SD650-N V2 Einbaurahmen PCIe-Steckplatz 1 PCIe-Steckplatz 2 Anhand der folgenden Zuordnungstabelle können Sie die Steckplatznummerierung für GPUs bestimmen.

  • Seite 46: Sd650 V2 Einbaurahmen

    Anmerkung: Lösen Sie alle Verriegelungen, Hebel oder Sperren an Kabelanschlüssen, wenn Sie die gesamten Kabel von der Systemplatine abziehen. Wenn Sie diese Elemente vor dem Entfernen der Kabel nicht lösen, werden die Kabelbuchsen auf der Systemplatine beschädigt. Diese sind sehr empfindlich. Bei einer Beschädigung der Kabelbuchsen muss ggf.

  • Seite 47: Sd650-N V2 Einbaurahmen

    Abbildung 24. Kabelführung für gemeinsam genutzte E/A – B (mit M.2-Rückwandplatine) M.2-Rückwandplatine Hauptadapter Zusatzadapter IPEX-Kabel, 350 mm SD650-N V2 Einbaurahmen Mithilfe der Informationen in diesem Abschnitt können Sie die Kabel für SD650-N V2 Einbaurahmen verlegen. Installationsreihenfolge für Kabel Mithilfe der Informationen in diesem Abschnitt können Sie die Kabel für SD650-N V2 Einbaurahmen verlegen. Installieren des GPU-Netzkabels Abbildung 25.
  • Seite 48 Konfiguration mit einem PCIe-Adapter Wichtig: Verbinden Sie die Kabel gemäß der folgenden Reihenfolge. Netzkabel der Retimer-Platine PCIe-Adaptersteckplatz 2 MCIO-Kabel PCIe-Adaptersteckplatz 4 MCIO-Kabel PCIe-Adaptersteckplatz 3 MCIO-Kabel PCIe-Adaptersteckplatz 5 MCIO-Kabel SATA/NVMe-Laufwerkskabel Abbildung 26. Kabelführung für SD650-N V2 Einbaurahmen – Konfiguration mit einem PCIe-Adapter Konfiguration mit zwei PCIe-Adaptern Wichtig: Verbinden Sie die Kabel gemäß...

  • Seite 49: Entfernungsreihenfolge Für Kabel

    Abbildung 27. Kabelführung für SD650-N V2 Einbaurahmen – Konfiguration mit zwei PCIe-Adaptern Netzkabel der Retimer-Platine PCIe-Adaptersteckplatz 3 Y-Kabel PCIe-Adaptersteckplatz 4 MCIO-Kabel SATA/NVMe-Laufwerkskabel PCIe-Adaptersteckplatz 5 MCIO-Kabel Entfernungsreihenfolge für Kabel Mithilfe der Informationen in diesem Abschnitt können Sie die Kabel von SD650-N V2 Einbaurahmen trennen. Konfiguration mit einem PCIe-Adapter Wichtig: Ziehen Sie die Kabel gemäß...
  • Seite 50 SATA/NVMe-Laufwerkskabel PCIe-Adaptersteckplatz 5 MCIO-Kabel PCIe-Adaptersteckplatz 3 MCIO-Kabel PCIe-Adaptersteckplatz 4 MCIO-Kabel PCIe-Adaptersteckplatz 2 MCIO-Kabel Netzkabel der Retimer-Platine Abbildung 28. Kabel trennen vom SD650-N V2 Einbaurahmen – Konfiguration mit einem PCIe-Adapter Konfiguration mit zwei PCIe-Adaptern Wichtig: Ziehen Sie die Kabel gemäß der folgenden Reihenfolge ab. ThinkSystem SD650 V2/SD650-N V2 Neptune DWC Einbaurahmen und DW612 Neptune DWC GehäuseWartungshandbuch...
  • Seite 51 Abbildung 29. Kabel trennen vom SD650-N V2 Einbaurahmen – Konfiguration mit zwei PCIe-Adaptern SATA/NVMe-Laufwerkskabel PCIe-Adaptersteckplatz 4 MCIO-Kabel PCIe-Adaptersteckplatz 3 Y-Kabel Netzkabel der Retimer-Platine PCIe-Adaptersteckplatz 5 MCIO-Kabel Kapitel 2 Lösungskomponenten...

  • Seite 52: Teileliste

    • CRU (Customer Replaceable Unit, durch den Kunden austauschbare Funktionseinheit) der Stufe 1: Für das Ersetzen von CRUs der Stufe 1 ist der Kunde verantwortlich. Wenn Lenovo eine CRU der Stufe 1 ohne Servicevertrag auf Ihre Anforderung hin für Sie installiert, fallen dafür Gebühren an.
  • Seite 53 Kapitel 2 Lösungskomponenten...

  • Seite 54: Gehäusekomponenten

    Abbildung 32 „Gehäusekomponenten“ auf Seite 48 Weitere Informationen zur Bestellung der in dargestellten Teile: https://datacentersupport.lenovo.com/us/en/products/servers/thinksystem/da240-enclosure/7d1j/parts Es wird dringend empfohlen, dass Sie die Zusammenfassungsdaten der Stromversorgung für Ihren Server mit Lenovo Capacity Planner überprüfen, bevor Sie neue Teile kaufen. 6U Gehäuse-Baugruppe √ Hebegriff √ Obere EMV-Abschirmung √...
  • Seite 55 Abbildung 32 „Gehäusekomponenten“ auf Seite 48 Weitere Informationen zur Bestellung der in dargestellten Teile: https://datacentersupport.lenovo.com/us/en/products/servers/thinksystem/da240-enclosure/7d1j/parts Es wird dringend empfohlen, dass Sie die Zusammenfassungsdaten der Stromversorgung für Ihren Server mit Lenovo Capacity Planner überprüfen, bevor Sie neue Teile kaufen. Mittelplatine √ Externes LCD-Diagnosegerät √ Kapitel 2...
  • Seite 56 Komponenten von SD650 V2 Abbildung 32. Komponenten von SD650 V2 ThinkSystem SD650 V2/SD650-N V2 Neptune DWC Einbaurahmen und DW612 Neptune DWC GehäuseWartungshandbuch...
  • Seite 57 Weitere Informationen zur Bestellung der in dargestellten Teile: https://datacentersupport.lenovo.com/us/en/products/servers/thinksystem/sd630v2/7d1k/parts Es wird dringend empfohlen, dass Sie die Zusammenfassungsdaten der Stromversorgung für Ihren Server mit Lenovo Capacity Planner überprüfen, bevor Sie neue Teile kaufen. Abdeckung für Einbaurahmen √ Hintere Querstrebe √ Stromversorgungsplatine √...
  • Seite 58 Weitere Informationen zur Bestellung der in dargestellten Teile: https://datacentersupport.lenovo.com/us/en/products/servers/thinksystem/sd630v2/7d1k/parts Es wird dringend empfohlen, dass Sie die Zusammenfassungsdaten der Stromversorgung für Ihren Server mit Lenovo Capacity Planner überprüfen, bevor Sie neue Teile kaufen. M.2-Halteklammer √ M.2-Rückwandplatine √ M.2-Laufwerk (42 mm und 80 mm) √...
  • Seite 59 Komponenten von SD650-N V2 Abbildung 33. Komponenten von SD650-N V2 Kapitel 2 Lösungskomponenten...
  • Seite 60 Abbildung 32 „SD650-N V2-Komponenten“ auf Seite 48 Weitere Informationen zur Bestellung der in dargestellten Teile: https://datacentersupport.lenovo.com/us/en/products/servers/thinksystem/sd650-n-v2/7d1n/parts Es wird dringend empfohlen, dass Sie die Zusammenfassungsdaten der Stromversorgung für Ihren Server mit Lenovo Capacity Planner überprüfen, bevor Sie neue Teile kaufen. Abdeckung für Einbaurahmen √ GPU-Stromversorgungsplatine √...
  • Seite 61 Abbildung 32 „SD650-N V2-Komponenten“ auf Seite 48 Weitere Informationen zur Bestellung der in dargestellten Teile: https://datacentersupport.lenovo.com/us/en/products/servers/thinksystem/sd650-n-v2/7d1n/parts Es wird dringend empfohlen, dass Sie die Zusammenfassungsdaten der Stromversorgung für Ihren Server mit Lenovo Capacity Planner überprüfen, bevor Sie neue Teile kaufen. 2,5-Zoll-Laufwerk (7 mm) √ Vordere Querstrebe √...

  • Seite 62: Netzkabel

    Um die für den Server verfügbaren Netzkabel anzuzeigen: 1. Rufen Sie die folgende Website auf: http://dcsc.lenovo.com/#/ 2. Klicken Sie auf Preconfigured Model (Vorkonfiguriertes Modell) oder Configure to order (Für Bestellung konfigurieren). 3. Geben Sie Maschinentyp und Modell Ihres Servers ein, damit die Konfigurationsseite angezeigt wird.

  • Seite 63: Kapitel 3. Prozeduren Beim Hardwareaustausch

    • Es ist sinnvoll, vor dem Installieren einer optionalen Komponente sicherzustellen, dass der Server ordnungsgemäß funktioniert. • Halten Sie den Arbeitsbereich sauber und legen Sie ausgebaute Komponenten auf eine ebene, stabile und nicht kippende Oberfläche. © Copyright Lenovo 2021, 2022...

  • Seite 64: Sicherheitsprüfungscheckliste

    • Heben Sie keine Gegenstände an, die zu schwer sein könnten. Wenn Sie einen schweren Gegenstand anheben müssen, beachten Sie die folgenden Vorsichtsmaßnahmen: – Sorgen Sie für einen sicheren und stabilen Stand. – Vermeiden Sie eine einseitige körperliche Belastung. – Heben Sie den Gegenstand langsam hoch. Vermeiden Sie beim Anheben des Gegenstands ruckartige Bewegungen oder Drehbewegungen.
  • Seite 65 • Stellen Sie sicher, dass die Isolierung nicht verschlissen oder abgenutzt ist. 3. Prüfen Sie das Produkt auf Änderungen hin, die nicht durch Lenovo vorgenommen wurden. Achten Sie bei Änderungen, die nicht von Lenovo vorgenommen wurden, besonders auf die Sicherheit.

  • Seite 66: Richtlinien Zur Systemzuverlässigkeit

    7. Bei der Entwicklung des Stromversorgungssystems muss der gesamte Ableitstrom der Erdung von allen Netzteilen im Gehäuse berücksichtigt werden. „VORSICHT“: Starkstrom. Stellen Sie erst die Verbindung mit der Erde her, bevor Sie eine Verbindung mit der Netzstromversorgung herstellen. Richtlinien zur Systemzuverlässigkeit Lesen Sie die Richtlinien zur Systemzuverlässigkeit, um eine ordnungsgemäße Systemkühlung und Zuverlässigkeit sicherzustellen.

  • Seite 67: Umgang Mit Aufladungsempfindlichen Einheiten

    Umgang mit aufladungsempfindlichen Einheiten Lesen Sie diese Richtlinien, bevor Sie mit elektrostatisch empfindlichen Einheiten umgehen. So senken Sie das Schadensrisiko durch elektrostatische Entladung. Achtung: Vermeiden Sie den Kontakt mit statischen Aufladungen. Diese können zu einem Systemstopp und Datenverlust führen. Belassen Sie elektrostatisch empfindliche Komponenten bis zur Installation in ihren antistatischen Schutzhüllen.

  • Seite 68: Vorgehensweise

    Sie entfernen möchten. Bei der Vorgehensweise zum Abrufen dieser Daten sind möglicherweise unterschiedliche Schritte erforderlich (abhängig vom Funktionsstatus des Gehäuses). a. Melden Sie sich beim Lenovo XClarity Controller an und greifen Sie auf die Befehlszeilenschnittstelle (CLI) zu. Sie können auf die XCC-CLI über eine direkte serielle oder eine Ethernet-Verbindung mit dem XCC oder über eine SSH-Verbindung (Secure Shell) mit dem XCC...
  • Seite 69 Abbildung 34. Entfernen der oberen EMV-Abschirmungen Abbildung 35. Entfernen der unteren EMV-Abschirmungen ❶ Drücken Sie die Verriegelung nach oben und ❷ schieben Sie die Tropfsensor-Baugruppe nach hinten. Heben Sie dann die Tropfsensor-Baugruppe an, um den Sensorpfosten zu lösen, und ziehen Sie sie aus dem Gehäuse. Kapitel 3 Prozeduren beim Hardwareaustausch...
  • Seite 70 Abbildung 36. Tropfsensor-Baugruppe entfernen Entfernen Sie die Leitungshalterungen, die die Leitungen halten (nur obere Gehäuseposition). ThinkSystem SD650 V2/SD650-N V2 Neptune DWC Einbaurahmen und DW612 Neptune DWC GehäuseWartungshandbuch...
  • Seite 71 Abbildung 37. Entfernen der Halterung Entfernen Sie das SMM2 und die SMM2-Halterung. Abbildung 38. Entfernen des SMM2 Kapitel 3 Prozeduren beim Hardwareaustausch...
  • Seite 72 Abbildung 39. Entfernen der SMM2-Halterung Entfernen Sie die Abdeckblende. ThinkSystem SD650 V2/SD650-N V2 Neptune DWC Einbaurahmen und DW612 Neptune DWC GehäuseWartungshandbuch...
  • Seite 73 Abbildung 40. Entfernen der Abdeckblende Entfernen Sie alle Netzteile aus dem Gehäuse. Kapitel 3 Prozeduren beim Hardwareaustausch...
  • Seite 74 Abbildung 41. Netzteil entfernen Lösen Sie die acht Schrauben (mit dem im Reparatursatz für die Leitung enthaltenen Schraubendreher), um die zwei Leitungen vom Gehäuse zu lösen. Abbildung 42. Positionen der Leitungsschrauben Tabelle 19. Positionen der Leitungsschrauben Schrauben Leitung Entfernen Sie die acht Schrauben, um zwei Halterungen an beiden Seiten zu entfernen. ThinkSystem SD650 V2/SD650-N V2 Neptune DWC Einbaurahmen und DW612 Neptune DWC GehäuseWartungshandbuch...
  • Seite 75 Abbildung 43. Entfernen der Halterung Entfernen Sie die beiden EIA-Abdeckungen von der Vorderseite des Gehäuses und entfernen Sie dann die sechs Schrauben, mit denen das Gehäuse am Rack befestigt ist. Abbildung 44. Entfernen der EIA-Abdeckung Kapitel 3 Prozeduren beim Hardwareaustausch...
  • Seite 76 Schieben Sie das Gehäuse heraus, bis Sie an beiden Seiten die vorderen Griffe befestigen können. Richten Sie die Schlitze an den Griffen an den Stützen am Gehäuse aus und schieben Sie die Griffe nach oben, bis sie einrasten. Achtung: Zur Installation/Entfernung des Gehäuses sind drei qualifizierte Techniker erforderlich.
  • Seite 77 Abbildung 46. Installation des vorderen Griffs Halten Sie die vorderen Griffe an beiden Seiten und ziehen Sie das Gehäuse heraus, bis genügend Platz für die Installation der hinteren Griffe vorhanden ist. Kapitel 3 Prozeduren beim Hardwareaustausch...
  • Seite 78 Abbildung 47. Installieren des hinteren Griffs m. Halten Sie die vorderen und hinteren Griffe an beiden Seiten, um das Gehäuse aus dem Rack zu ziehen. Legen Sie das Gehäuse dann vorsichtig auf einer stabilen Arbeitsoberfläche ab. Schritt 2. Entfernen Sie die obere Abdeckung. ❶...
  • Seite 79 Abbildung 48. Drehung der oberen Abdeckung nach außen Schritt 3. Entfernen Sie die Mittelplatine aus dem Gehäuse. ❶ Ziehen Sie die zwei Kabel von der Mittelplatine des Gehäuses ab. Anmerkung: Achten Sie darauf, dass Sie die Anschlüsse an der Mittelplatine des Gehäuses nicht berühren.

  • Seite 80: Nach Dieser Aufgabe

    Abbildung 49. Entfernen der Mittelplatine des Gehäuses aus einem Gehäuse Nach dieser Aufgabe If you are instructed to return the component or optional device, follow all packaging instructions, and use any packaging materials for shipping that are supplied to you. Mittelplatine des Gehäuses installieren (Nur qualifizierte Kundendiensttechniker) Mithilfe der Informationen in diesem Abschnitt können Sie die Mittelplatine des Gehäuses installieren.

  • Seite 81: Vorgehensweise

    Mit dem Netzschalter an der Einheit und am Netzteil wird die Stromversorgung für die Einheit nicht unterbrochen. Die Einheit kann auch mit mehreren Netzkabeln ausgestattet sein. Um die Stromversorgung für die Einheit vollständig zu unterbrechen, müssen alle zum Gerät führenden Netzkabel vom Netz getrennt werden.
  • Seite 82 Achtung: Vermeiden Sie die Berührung der Anschlüsse an der Mittelplatine des Gehäuses, wenn Sie diese im Gehäuse installieren. Durch Berühren der Anschlüsse können die Steckerstifte beschädigt werden. ❷ Ziehen Sie die zwei Schrauben an der Oberseite der Mittelplatine fest. ❸ Verbinden Sie die Lüfterkabel mit der Mittelplatine. Abbildung 51.
  • Seite 83 Abbildung 52. Drehung der oberen Abdeckung nach innen Nach dieser Aufgabe Setzen Sie das Gehäuse wieder zusammen und programmieren Sie die elementaren Produktdaten, die auf der Karte gespeichert sind. Gehen Sie wie folgt vor: Achtung: Zur Installation/Entfernung des Gehäuses sind drei qualifizierte Techniker erforderlich. •...
  • Seite 84 Abbildung 53. Entfernen des hinteren Griffs 2. Schieben Sie das Gehäuse weiter in das Rack hinein, bis sich die vorderen Griffe in der Nähe der vorderen Rackschienen befinden, und entfernen Sie die vorderen Griffe an beiden Seiten. ThinkSystem SD650 V2/SD650-N V2 Neptune DWC Einbaurahmen und DW612 Neptune DWC GehäuseWartungshandbuch...
  • Seite 85 Abbildung 54. Entfernen des vorderen Griffs 3. Schieben Sie das Gehäuse bis zum Anschlag in das Rack. Kapitel 3 Prozeduren beim Hardwareaustausch...
  • Seite 86 Abbildung 55. Schieben des Gehäuses 4. Befestigen Sie das Gehäuse mit sechs Schrauben im Rack. Bringen Sie dann die EIA-Abdeckungen wieder an. Abbildung 56. Installation der EIA-Abdeckung ThinkSystem SD650 V2/SD650-N V2 Neptune DWC Einbaurahmen und DW612 Neptune DWC GehäuseWartungshandbuch...
  • Seite 87 5. Installieren Sie zwei Halterungen mit acht Schrauben an der Gehäuserückseite. Abbildung 57. Installation der Halterung 6. Installieren Sie acht Schrauben (mit dem im Reparatursatz für die Leitung enthaltenen Schraubendreher), um die zwei Leitungen zu befestigen. Kapitel 3 Prozeduren beim Hardwareaustausch...
  • Seite 88 Abbildung 58. Positionen der Leitungsschrauben Tabelle 20. Positionen der Leitungsschrauben Schrauben Leitung 7. Installieren Sie alle Netzteile wieder im Gehäuse. Abbildung 59. Installation des Netzteils 8. Setzen Sie die Abdeckblende wieder ein. ThinkSystem SD650 V2/SD650-N V2 Neptune DWC Einbaurahmen und DW612 Neptune DWC GehäuseWartungshandbuch...
  • Seite 89 Abbildung 60. Installation der Abdeckblende 9. Installieren Sie die SMM2-Halterung und das SMM2 wieder. Kapitel 3 Prozeduren beim Hardwareaustausch...
  • Seite 90 Abbildung 61. Installation der SMM2-Halterung ThinkSystem SD650 V2/SD650-N V2 Neptune DWC Einbaurahmen und DW612 Neptune DWC GehäuseWartungshandbuch...
  • Seite 91 Abbildung 62. Installieren des SMM2 Befestigen Sie die Leitungen wieder mit Leitungshalterungen (nur obere Gehäuseposition). Abbildung 63. Installation der Halterung Richten Sie die Tropfsensor-Baugruppe mit dem Gehäuse aus und schieben Sie sie in Position. Kapitel 3 Prozeduren beim Hardwareaustausch...
  • Seite 92 Abbildung 64. Installieren der Tropfsensor-Baugruppe 10. Setzen Sie alle EMV-Abschirmungen wieder ein. Abbildung 65. Installation der EMV-Abschirmungen ThinkSystem SD650 V2/SD650-N V2 Neptune DWC Einbaurahmen und DW612 Neptune DWC GehäuseWartungshandbuch...

  • Seite 93: Tropfsensor-Baugruppe Austauschen

    Abbildung 66. Installation der EMV-Abschirmungen 11. Installieren Sie wieder die Komponenten, die Sie zuvor auf der Rückseite des Gehäuses entfernt haben. 12. Verbinden Sie alle Kabel, die Sie zuvor von den Modulen auf der Rückseite des Gehäuses getrennt haben. 13. Schließen Sie das Gehäuse an die Stromversorgung an. 14.

  • Seite 94: Zu Dieser Aufgabe

    Zu dieser Aufgabe S002 Vorsicht: Mit dem Netzschalter an der Einheit und am Netzteil wird die Stromversorgung für die Einheit nicht unterbrochen. Die Einheit kann auch mit mehreren Netzkabeln ausgestattet sein. Um die Stromversorgung für die Einheit vollständig zu unterbrechen, müssen alle zum Gerät führenden Netzkabel vom Netz getrennt werden.
  • Seite 95 Abbildung 67. Entfernen der unteren linken EMV-Abschirmung Anmerkung: Wenn sich ein vertikales Leitungsrohr vor der EMV-Abschirmung befindet, müssen Sie es seitlich unter dem Rohr herausschieben. Abbildung 68. Entfernen der unteren linken EMV-Abschirmung Kapitel 3 Prozeduren beim Hardwareaustausch...

  • Seite 96: Nach Dieser Aufgabe

    Schritt 2. Entfernen Sie die Tropfsensor-Baugruppe. ❶ Drücken Sie die Verriegelung nach oben. ❷ Schieben Sie die Tropfsensor-Baugruppe nach hinten. Heben Sie dann die Tropfsensor- Baugruppe an, um den Sensorpfosten zu lösen, und ziehen Sie sie aus dem Gehäuse. Abbildung 69. Tropfsensor-Baugruppe entfernen Abbildung 70.

  • Seite 97: Tropfsensor-Baugruppe Installieren

    Tropfsensor-Baugruppe installieren Verwenden Sie diese Informationen, um die Tropfsensor-Baugruppe zu installieren. Zu dieser Aufgabe S002 Vorsicht: Mit dem Netzschalter an der Einheit und am Netzteil wird die Stromversorgung für die Einheit nicht unterbrochen. Die Einheit kann auch mit mehreren Netzkabeln ausgestattet sein. Um die Stromversorgung für die Einheit vollständig zu unterbrechen, müssen alle zum Gerät führenden Netzkabel vom Netz getrennt werden.
  • Seite 98 Abbildung 71. Installieren der Tropfsensor-Baugruppe Nach dieser Aufgabe 1. Bringen Sie die EMV-Abschirmung, die Sie zuvor entfernt haben, wieder an. ThinkSystem SD650 V2/SD650-N V2 Neptune DWC Einbaurahmen und DW612 Neptune DWC GehäuseWartungshandbuch...

  • Seite 99: System Management Module 2 (Smm2) Austauschen

    Abbildung 72. Installieren der unteren linken EMV-Abschirmung System Management Module 2 (SMM2) austauschen Mithilfe der Informationen in diesem Abschnitt können Sie das SMM2 entfernen und installieren. Unter finden Sie https://thinksystem.lenovofiles.com/help/topic/mgt_tools_smm2/r_smm2_users_guide.html weitere Details zum SMM2. USB-Flashlaufwerk für SMM2-Datensicherung und -wiederherstellung austauschen Mithilfe der Informationen in diesem Abschnitt können Sie das USB-Flashlaufwerk zur Datensicherung und -wiederherstellung aus dem SMM2 entfernen und darin installieren.
  • Seite 100 Abbildung 73. Installation des -USB-Laufwerks Schritt 2. Gehen Sie wie folgt vor, um eine Sicherung der SMM2-Einstellungen, VPD des Gehäuses sowie der Stromversorgungsplatinen (PBD) durchzuführen. Aktualisieren Sie die Firmware der Lösung auf die neueste Version. Melden Sie sich bei der SMM2-Webschnittstelle an. Wechseln Sie zum Abschnitt Konfiguration, wählen Sie Konfiguration sichern und wiederherstellen und führen Sie über Konfiguration auf Speichereinheit sichern eine Sicherung der SMM2-Einstellungen durch.

  • Seite 101: Sicherung Und Wiederherstellung

    Abbildung 74. Entfernen des USB-Flashlaufwerks Schritt 4. Entfernen Sie das SMM2 aus dem Gehäuse (siehe „SMM2 entfernen“ auf Seite 94). Schritt 5. Installieren Sie das neue SMM2 (siehe „SMM2 installieren“ auf Seite 99). Schritt 6. Bewahren Sie das USB-Flashlaufwerk auf und installieren Sie es beim neuen SMM2 (siehe Schritt 1).
  • Seite 102 Abbildung 75. SMM2-Konfiguration sichern und wiederherstellen • Sichern: Ermöglicht Benutzern die Sicherung von Systemereignisprotokollen und den folgenden Gehäusekonfigurationen auf einer lokalen Einheit oder einer USB-Speichereinheit. – Richtlinie für die redundante Stromversorgung – Überbelegungsmodus – Nullausgabe – Gehäusebegrenzung/-einsparung oder Rechenknotenbegrenzung/-einsparung – Einstellungen für geräuscharmen Modus –...
  • Seite 103 Vorsicht: Bei diesem Verfahren sollte ein Augenschutz getragen werden. Achtung: • Read the following sections to ensure that you work safely. – „Installationsrichtlinien“ auf Seite 55 – „Sicherheitsprüfungscheckliste“ auf Seite 56 • Wenn Sie die aktuellen Gehäuseeinstellungen, die Gehäuse-VPD und Mittelplatinen-VPD in das neue SMM2 migrieren möchten, stellen Sie sicher, dass Sie folgende Schritte ausgeführt haben: 1.
  • Seite 104 Abbildung 77. Entfernen der unteren linken EMV-Abschirmung Wenn Sie die aktuellen Gehäuseeinstellungen, die Gehäuse-VPD und Mittelplatinen-VPD in das neue SMM2 migrieren möchten, stellen Sie sicher, dass Sie folgende Schritte ausgeführt haben: 1. Sie haben die SMM2-Einstellungen, die Gehäuse-VPD sowie die Mittelplatinen-VPD gesichert.
  • Seite 105 Abbildung 78. Entfernen des SMM2 Schritt 3. Drücken Sie die Lösehebel und schieben Sie die Halterung aus dem Gehäuse. Kapitel 3 Prozeduren beim Hardwareaustausch...
  • Seite 106 Abbildung 79. Entfernen der Halterung Nach dieser Aufgabe If you are instructed to return the component or optional device, follow all packaging instructions, and use any packaging materials for shipping that are supplied to you. Achtung: Sie dürfen das SMM2 nur zum Recyceln zerlegen. Sie darf nicht zu anderen Zwecken zerlegt werden.

  • Seite 107: Smm2 Installieren

    Abbildung 80. Entfernen der SMM2-Platine 4. Recycle the unit in compliance with local regulations. SMM2 installieren Mithilfe der Informationen in diesem Abschnitt können Sie das SMM2 installieren. Zu dieser Aufgabe S002 Vorsicht: Mit dem Netzschalter an der Einheit und am Netzteil wird die Stromversorgung für die Einheit nicht unterbrochen.
  • Seite 108 • Youtube: https://www.youtube.com/channel/UCjqE4XzuvdHpVM9lXt41M8g/featured Vorgehensweise Schritt 1. Entfernen Sie die EMV-Abschirmungen. Abbildung 81. Entfernen der oberen EMV-Abschirmung ThinkSystem SD650 V2/SD650-N V2 Neptune DWC Einbaurahmen und DW612 Neptune DWC GehäuseWartungshandbuch...
  • Seite 109 Abbildung 82. Entfernen der unteren linken EMV-Abschirmung Schritt 2. Installieren Sie die Halterung des SMM2-Moduls. Kapitel 3 Prozeduren beim Hardwareaustausch...
  • Seite 110 Abbildung 83. Installation der Halterung Schritt 3. ❶ Richten Sie das SMM2-Modul mit der Halterung aus. Schieben Sie dann das SMM2-Modul in Position und ❷ drehen Sie die Verriegelung. ThinkSystem SD650 V2/SD650-N V2 Neptune DWC Einbaurahmen und DW612 Neptune DWC GehäuseWartungshandbuch...
  • Seite 111 Abbildung 84. Installieren des SMM2 Nach dieser Aufgabe 1. Wenn die Statusanzeige des SMM2 von schnellem zum langsamem Blinken wechselt, bedeutet dies, dass das SMM2 bereit ist. Wenn die Statusanzeige gar nicht leuchtet oder permanent leuchtet, weist dies darauf hin, dass auf dem SMM2 mindestens ein Problem aufgetreten ist. 2.

  • Seite 112: Smm2-Batterie Austauschen

    S004 Vorsicht: Eine verbrauchte Lithiumbatterie nur gegen eine Lenovo Batterie mit der angegebenen Teilenummer oder eine gleichwertige, vom Hersteller empfohlene Batterie austauschen. Enthält das System ein Modul mit einer Lithiumbatterie, dieses nur durch ein Modul desselben Typs und von demselben Hersteller ersetzen.
  • Seite 113 Vorsicht: Die Batterie ist eine Lithium-Ionen-Batterie. Die Batterie nicht verbrennen. Nur durch das zugelassene Teil ersetzen. Batterie nach Gebrauch der Wiederverwertung zuführen oder als Sondermüll entsorgen. Achtung: • Read the following sections to ensure that you work safely. – „Installationsrichtlinien“ auf Seite 55 –...

  • Seite 114: Smm2-Batterie Einsetzen

    Tabelle 22. Position der SMM2-Batterie SMM2-Batterie Schritt 3. Drücken Sie mit Ihrem Fingernagel auf die Halteklammer der Batterie. Die Batterie sollte herausspringen. Abbildung 86. Entfernen der SMM2-Batterie Anmerkung: Gehen Sie beim Anheben der Batterie vorsichtig vor. Wird die Batterie nicht ordnungsgemäß...
  • Seite 115 Vorsicht: Eine verbrauchte Lithiumbatterie nur gegen eine Lenovo Batterie mit der angegebenen Teilenummer oder eine gleichwertige, vom Hersteller empfohlene Batterie austauschen. Enthält das System ein Modul mit einer Lithiumbatterie, dieses nur durch ein Modul desselben Typs und von demselben Hersteller ersetzen. Die Batterie enthält Lithium und kann bei unsachgemäßer Verwendung, Handhabung oder Entsorgung explodieren.

  • Seite 116: Hot-Swap-Netzteil Austauschen

    Abbildung 87. Position der SMM2-Batterie Tabelle 23. Position der SMM2-Batterie SMM2-Batterie Schritt 2. Befolgen Sie besondere Anweisungen zum Umgang und zur Installation, die Sie mit der Batterie erhalten haben. Schritt 3. Neigen Sie die Batterie so, dass Sie sie in die Buchse einsetzen können. Schritt 4.
  • Seite 117 Gefahr An Netz-, Telefon- oder Datenleitungen können gefährliche Spannungen anliegen. Um einen Stromschlag zu vermeiden: • Alle Netzkabel an eine vorschriftsmäßig angeschlossene Netzsteckdose/Stromquelle mit ordnungsgemäß geerdetem Schutzkontakt anschließen. • Alle angeschlossenen Geräte ebenfalls an Netzsteckdosen/Stromquellen mit ordnungsgemäß geerdetem Schutzkontakt anschließen. •...

  • Seite 118: Hot-Swap-Netzteil Installieren

    Starkstrom. Stellen Sie erst die Verbindung mit der Erde her, bevor Sie eine Verbindung mit der Netzstromversorgung herstellen. Achtung: • Read the following sections to ensure that you work safely. – „Installationsrichtlinien“ auf Seite 55 – „Sicherheitsprüfungscheckliste“ auf Seite 56 •...
  • Seite 119 Gefahr An Netz-, Telefon- oder Datenleitungen können gefährliche Spannungen anliegen. Um einen Stromschlag zu vermeiden: • Alle Netzkabel an eine vorschriftsmäßig angeschlossene Netzsteckdose/Stromquelle mit ordnungsgemäß geerdetem Schutzkontakt anschließen. • Alle angeschlossenen Geräte ebenfalls an Netzsteckdosen/Stromquellen mit ordnungsgemäß geerdetem Schutzkontakt anschließen. •...
  • Seite 120 Ihrem Modell installiert ist. – Stellen Sie sicher, dass die Einheiten, die Sie installieren möchten, unterstützt werden. Eine Liste der unterstützten Zusatzeinrichtungen für das Gehäuse finden Sie unter https://static.lenovo.com/us/en/ serverproven/index.shtml • SD650-N V2 Einbaurahmen unterstützt nur ThinkSystem 2.400 W (230 V) v4 Platin-Hot-Swap-Netzteil Delta.

  • Seite 121: Leitung Austauschen

    Leitung austauschen Verwenden Sie die folgenden Verfahren zum Entfernen und Installieren der Leitung. Leitung entfernen Mithilfe der Informationen in diesem Abschnitt können Sie die Leitungen entfernen. Zu dieser Aufgabe Vorsicht: Das Wasser kann Reizungen der Haut und der Augen verursachen. Vermeiden Sie direkten Kontakt mit dem Schmiermittel.
  • Seite 122 ThinkSystem SD650 V2/SD650-N V2 Neptune DWC Einbaurahmen und DW612 Neptune DWC GehäuseWartungshandbuch...
  • Seite 123 Kapitel 3 Prozeduren beim Hardwareaustausch...
  • Seite 124 ThinkSystem SD650 V2/SD650-N V2 Neptune DWC Einbaurahmen und DW612 Neptune DWC GehäuseWartungshandbuch...
  • Seite 125 Kapitel 3 Prozeduren beim Hardwareaustausch...
  • Seite 126 ThinkSystem SD650 V2/SD650-N V2 Neptune DWC Einbaurahmen und DW612 Neptune DWC GehäuseWartungshandbuch...
  • Seite 127 Kapitel 3 Prozeduren beim Hardwareaustausch...
  • Seite 128 Achtung: • Read the following sections to ensure that you work safely. – „Installationsrichtlinien“ auf Seite 55 – „Sicherheitsprüfungscheckliste“ auf Seite 56 • Stellen Sie sicher, dass die ordnungsgemäße Handhabung stets eingehalten wird, wenn Sie mit chemisch behandeltem Wasser arbeiten, das im Kühlsystem des Gehäuserahmens verwendet wird. Stellen Sie sicher, dass Ihnen der Lieferant der Chemikalie zur Wasseraufbereitung alle Sicherheitsdatenblätter und Sicherheitsinformationen zur Verfügung gestellt hat.
  • Seite 129 Abbildung 92. Entfernen der EMV-Abschirmungen Abbildung 93. Entfernen der EMV-Abschirmungen Entfernen Sie die roten Schnellanschlussabdeckungen von der Oberseite jeder Leitung. Kapitel 3 Prozeduren beim Hardwareaustausch...
  • Seite 130 Abbildung 94. Schnellanschlussabdeckungen entfernen Legen Sie das offene Schlauchende des Abflussschlauchs (Werkzeug am Standort des Kunden) in einen Eimer. Stellen Sie sicher, dass der Hebel auf dem Schlauchventil geschlossen ist (Hebel zeigt weg vom Schlauch). ThinkSystem SD650 V2/SD650-N V2 Neptune DWC Einbaurahmen und DW612 Neptune DWC GehäuseWartungshandbuch...
  • Seite 131 Abbildung 95. Wasserabfluss Verbinden Sie die Schnellanschlussbuchse vom Abflussschlauchwerkzeug zur Oberseite der Rückleitung (Position in der Mitte des Racks). Kapitel 3 Prozeduren beim Hardwareaustausch...
  • Seite 132 Abbildung 96. Schnellanschlussbuchse vom Abflussschlauchwerkzeug zur Oberseite der Verbindung auf der Rückleitungsseite Sobald der Schnellanschluss angeschlossen ist, öffnen Sie langsam das Schlauchventil und lassen Sie Wasser ablaufen, bis kein Wasser mehr fließt (ca. 1 Minute). ThinkSystem SD650 V2/SD650-N V2 Neptune DWC Einbaurahmen und DW612 Neptune DWC GehäuseWartungshandbuch...
  • Seite 133 Abbildung 97. Wasserabfluss Wechseln Sie zur oberen Position der anderen Leitung (Position am nächsten zur Seitenwand des Racks). Lassen Sie den Schlauch an der Oberseite der Leitung angeschlossen, bis kein Wasser mehr fließt. Trennen Sie den Schnellanschluss von der Oberseite der Leitung. Kapitel 3 Prozeduren beim Hardwareaustausch...
  • Seite 134 Abbildung 98. Schnellanschlussbuchse vom Abflussschlauchwerkzeug zur Oberseite der Verbindung auf der Versorgungsseite Fahren Sie bei jedem Gehäuse von oben nach unten fort, greifen Sie dabei in jedem Gehäuse die Schnellanschlüsse auf Positionen C und D an und sorgen Sie für einen kontinuierlichen Wasserfluss.
  • Seite 135 m. Gehen Sie zum hinteren Teil des Racks. Entfernen Sie die Verteilerhalterung, die die Leitung hält (nur obere Gehäuseposition). Abbildung 99. Entfernen der Halterung ❶ Drücken Sie die Verriegelung nach oben und ❷ schieben Sie die Tropfsensor-Baugruppe nach hinten. Heben Sie dann die Tropfsensor-Baugruppe an, um den Sensorpfosten zu lösen, und ziehen Sie sie aus dem Gehäuse.
  • Seite 136 Abbildung 100. Tropfsensor-Baugruppe entfernen Abbildung 101. Tropfsensor-Baugruppe Tabelle 25. Tropfsensor-Baugruppe Anschluss Verriegelung Entfernen Sie das SMM2 und die SMM2-Halterung, wenn Sie einen Teil der linken Leitung austauschen. Im Falle der rechten Leitung entfernen Sie die Abdeckblende. ThinkSystem SD650 V2/SD650-N V2 Neptune DWC Einbaurahmen und DW612 Neptune DWC GehäuseWartungshandbuch...
  • Seite 137 Abbildung 102. Entfernen des SMM2 Kapitel 3 Prozeduren beim Hardwareaustausch...
  • Seite 138 Abbildung 103. Entfernen der SMM2-Halterung Schritt 2. Lösen Sie die vier Schrauben (mit dem im Reparatursatz für die Leitung enthaltenen Schraubendreher), um die Leitungshalterung vom Gehäuse zu lösen. ThinkSystem SD650 V2/SD650-N V2 Neptune DWC Einbaurahmen und DW612 Neptune DWC GehäuseWartungshandbuch...
  • Seite 139 Abbildung 104. Positionen der Leitungsschrauben Tabelle 26. Positionen der Leitungsschrauben Schrauben Leitung Schritt 3. Wiederholen Sie die Schritte 14-17 für alle Leitungsabschnitte, bis Sie auf die gesamte zu ersetzende Leitung frei zugreifen können. Schritt 4. Entfernen Sie die gesamte Leitung und legen Sie sie auf den Boden für die nächsten Schritte. Schritt 5.

  • Seite 140: Nach Dieser Aufgabe

    Abbildung 105. Zerlegen der Leitung Tabelle 27. Zerlegen der Leitung 41 mm Schlüssel Schritt 6. Trennen Sie den zu ersetzenden Abschnitt der Leitung vom Rest der Leitung, indem Sie die Kupplungen trennen. Verwenden Sie den im Reparatur-Kit zum Austausch von Leitungsabschnitten enthaltenen 41-mm-Schlüssel.
  • Seite 141 Stromversorgung für die Einheit vollständig zu unterbrechen, müssen alle zum Gerät führenden Netzkabel vom Netz getrennt werden. S038 Vorsicht: Bei diesem Verfahren sollte ein Augenschutz getragen werden. Kapitel 3 Prozeduren beim Hardwareaustausch...
  • Seite 142 ThinkSystem SD650 V2/SD650-N V2 Neptune DWC Einbaurahmen und DW612 Neptune DWC GehäuseWartungshandbuch...
  • Seite 143 Kapitel 3 Prozeduren beim Hardwareaustausch...
  • Seite 144 ThinkSystem SD650 V2/SD650-N V2 Neptune DWC Einbaurahmen und DW612 Neptune DWC GehäuseWartungshandbuch...
  • Seite 145 Kapitel 3 Prozeduren beim Hardwareaustausch...
  • Seite 146 ThinkSystem SD650 V2/SD650-N V2 Neptune DWC Einbaurahmen und DW612 Neptune DWC GehäuseWartungshandbuch...

  • Seite 147: Vorgehensweise

    Achtung: • Read the following sections to ensure that you work safely. – „Installationsrichtlinien“ auf Seite 55 – „Sicherheitsprüfungscheckliste“ auf Seite 56 • Stellen Sie sicher, dass die ordnungsgemäße Handhabung stets eingehalten wird, wenn Sie mit chemisch behandeltem Wasser arbeiten, das im Kühlsystem des Gehäuserahmens verwendet wird. Stellen Sie sicher, dass Ihnen der Lieferant der Chemikalie zur Wasseraufbereitung alle Sicherheitsdatenblätter und Sicherheitsinformationen zur Verfügung gestellt hat.
  • Seite 148 Abbildung 107. Installation der Leitung Abbildung 108. Positionen der Leitungsschrauben Tabelle 29. Positionen der Leitungsschrauben Schrauben Leitung Schritt 4. Beginnen Sie von oben, und befestigen Sie die Leitungshalterung für den oberen Leitungsabschnitt auf der Oberseite des Gehäuses. Schritt 5. Fahren Sie mit den anderen Leitungsabschnitten fort und verbinden Sie sie von oben nach unten. ThinkSystem SD650 V2/SD650-N V2 Neptune DWC Einbaurahmen und DW612 Neptune DWC GehäuseWartungshandbuch...
  • Seite 149 Schritt 6. Setzen Sie alle Tropfsensor-Baugruppen wieder in das Gehäuse ein. Abbildung 109. Installieren der Tropfsensor-Baugruppe Abbildung 110. Tropfsensor-Baugruppe Tabelle 30. Tropfsensor-Baugruppe Anschluss Verriegelung Schritt 7. Schließen Sie die Schlauchbaugruppe (am Installationsort des Kunden zur Verfügung gestellt) an den oberen Schnellanschluss an der Oberseite des Racks (Position A) an, um den Wassereinfüll-/ Nachfüllprozess an der Rückseite des Racks zu ermöglichen.
  • Seite 150 Abbildung 111. Schlauchbaugruppe an oberen Schnellverbindungsanschluss Schritt 8. Schließen Sie an der Vorderseite des Racks den Versorgungsschlauch an den Rack- Rückleitungsschlauch an. Öffnen Sie den Rückleitungsschlauch ein wenig, etwa 1/4 des Weges. Anmerkung: Öffnen Sie den Kugelhahn der Anlage nicht vollständig, sonst werden Sie den Durchfluss beim Befüllen des Racks weniger steuern können.
  • Seite 151 Abbildung 112. Versorgungsschlauch zum Rack-Rückleitungsschlauchanschluss Schritt 9. Öffnen Sie auf der Rückseite des Racks langsam das Ventil am Schlauchabschnitt, damit Luft aus dem Schlauch austreten kann. Machen Sie dies so lange, bis ein kontinuierlicher Wasserstrahl in den Eimer fließt oder sich im Schauglas nur minimale Blasen befinden. Es kann etwa ein bis zwei Minuten dauern, bis Luftblasen den Schlauch reinigen.
  • Seite 152 Abbildung 113. Schlauchventilöffnung Schritt 10. Schließen Sie das Ventil auf dem Schlauch. Trennen Sie dann die Schlauchbaugruppe von Position A und wechseln Sie zu Position B. Öffnen Sie langsam das Ventil und lassen Sie es so lange in Position, bis ein kontinuierlicher Wasserstrahl in den Eimer fließt oder sich im Schauglas nur minimale Blasen befinden.
  • Seite 153 Abbildung 114. Bewegen der Schlauch-Baugruppe Schritt 11. Gehen Sie zurück zur Vorderseite des Racks, trennen Sie den Versorgungsschlauch vom Rack- Rückleitungsschlauch und verbinden Sie den Versorgungsschlauch mit dem Rack- Versorgungsschlauch. Kapitel 3 Prozeduren beim Hardwareaustausch...
  • Seite 154 Abbildung 115. Versorgungsschlauch zum Rack-Versorgungsschlauchanschluss Schritt 12. Stellen Sie auf der Rückseite des Racks sicher, dass der Schlauch immer noch an Position B angeschlossen ist. Öffnen Sie das Ventil auf dem Schlauch und lassen Sie es in dieser Position, bis ein kontinuierlicher Wasserstrahl in den Eimer fließt oder sich im Schauglas nur minimale Blasen befinden.
  • Seite 155 Abbildung 116. Bewegen der Schlauch-Baugruppe Schritt 13. Schließen Sie das Ventil auf dem Schlauch. Trennen Sie dann die Schlauchbaugruppe von Position B und wechseln Sie zu Position A. Öffnen Sie das Ventil auf dem Schlauch und lassen Sie es so lange in Position, bis ein kontinuierlicher Wasserstrahl in den Eimer fließt oder sich im Schauglas nur minimale Blasen befinden.
  • Seite 156 Abbildung 117. Schlauchventilöffnung Schritt 14. Schließen Sie das Ventil auf dem Schlauch. Trennen Sie den Schlauch und wechseln Sie zu Position C. Öffnen Sie langsam das Ventil. Lassen Sie es in Position, bis ein kontinuierlicher Wasserstrahl fließt, oder sich im Schauglas nur minimale Blasen befinden. Ungefähre Zeit: 10 bis 15 Sekunden.
  • Seite 157 Abbildung 118. Bewegen der Schlauch-Baugruppe Schritt 15. Schließen Sie das Ventil auf dem Schlauch. Ziehen Sie den Schlauch ab und bringen Sie ihn zu Position D und wiederholen Sie den Vorgang im gesamten Rack. Stellen Sie dabei sicher, dass in jedem Gehäuse nur minimale Luftblasen im Schauglas vorhanden sind.
  • Seite 158 Abbildung 119. Bewegen der Schlauch-Baugruppe Schritt 16. Fahren Sie bei jedem Gehäuse von oben nach unten fort, greifen Sie dabei in jedem Gehäuse die Schnellanschlüsse auf Positionen C und D an und sorgen Sie für einen kontinuierlichen Wasserfluss. Im Schauglas sollte nur minimale Luft vorhanden sein. Anmerkung: Achten Sie darauf, das Ventil auf dem Schlauch stets zu schließen, bevor Sie ihn von einem der Positionen im Gehäuse trennen, während Sie am Rack arbeiten.
  • Seite 159 Abbildung 120. Rückleitungsschlauch zum Rack-Rückleitungsschlauchanschluss Schritt 18. Überprüfen Sie die Rückseite des Racks auf Lecks. Schritt 19. Installieren Sie die SMM2-Halterung. Abbildung 121. Installation der SMM2-Halterung Schritt 20. Installieren Sie das SMM2 wieder. Kapitel 3 Prozeduren beim Hardwareaustausch...
  • Seite 160 Abbildung 122. Installieren des SMM2 Schritt 21. Setzen Sie alle EMV-Abschirmungen wieder ein. Abbildung 123. Installation der EMV-Abschirmungen ThinkSystem SD650 V2/SD650-N V2 Neptune DWC Einbaurahmen und DW612 Neptune DWC GehäuseWartungshandbuch...
  • Seite 161 Abbildung 124. Installation der EMV-Abschirmungen Abbildung 125. Installation der Halterung Kapitel 3 Prozeduren beim Hardwareaustausch...

  • Seite 162: Komponenten Im Einbaurahmen Ersetzen

    Komponenten im Einbaurahmen ersetzen Gehen Sie wie folgt vor, um Komponenten im Einbaurahmen zu entfernen und zu installieren. DWC Einbaurahmen austauschen Mithilfe der Informationen in diesem Abschnitt können Sie einen DWC Einbaurahmen entfernen und installieren. DWC Einbaurahmen aus dem Gehäuse entfernen Mithilfe der Informationen in diesem Abschnitt können Sie einen DWC Einbaurahmen aus dem Gehäuse entfernen.

  • Seite 163: Nach Dieser Aufgabe

    Abbildung 126. Entfernen des DWC Einbaurahmen Achtung: • Um eine ordnungsgemäße Systemkühlung zu gewährleisten, sollte das ThinkSystem DW612 Neptune DWC Gehäuse Typ 7D1L nicht ohne einen DWC Einbaurahmen oder eine installierte Abdeckblende für Einbaurahmen in jeder Position für Einbaurahmen betrieben werden. •...
  • Seite 164 Vorsicht: Mit dem Netzschalter an der Einheit und am Netzteil wird die Stromversorgung für die Einheit nicht unterbrochen. Die Einheit kann auch mit mehreren Netzkabeln ausgestattet sein. Um die Stromversorgung für die Einheit vollständig zu unterbrechen, müssen alle zum Gerät führenden Netzkabel vom Netz getrennt werden.

  • Seite 165: Abdeckung Für Einbaurahmen Austauschen

    Schritt 4. Drehen Sie die vorderen Verriegelungsgriffe an der Vorderseite des DWC Einbaurahmen in die geschlossene Position, um den Einbaurahmen im Gehäuse zu sichern. Anmerkung: Nachdem der DWC Einbaurahmen installiert ist, wird der XCC im DWC Einbaurahmen initialisiert. Dieser Prozess dauert ungefähr 110 Sekunden. Die Betriebsanzeige blinkt schnell und der Netzschalter am DWC Einbaurahmen reagiert nicht, solange dieser Prozess nicht abgeschlossen ist.
  • Seite 166 Gefährliche Energie. Spannungen mit gefährlicher Energie können bei einem Kurzschluss mit Metall dieses so erhitzen, dass es schmilzt und/oder spritzt und somit Verbrennungen und/oder einen Brand verursachen kann. Achtung: • Read the following sections to ensure that you work safely. –...

  • Seite 167: Abdeckung Des Einbaurahmens Installieren

    Nach dieser Aufgabe If you are instructed to return the component or optional device, follow all packaging instructions, and use any packaging materials for shipping that are supplied to you. Abdeckung des Einbaurahmens installieren Hier erfahren Sie, wie Sie die Abdeckung für Einbaurahmen installieren. Zu dieser Aufgabe Achtung: •...

  • Seite 168: Komponenten Im Rechenknoten Austauschen

    Abbildung 129. Installation der Abdeckung für Einbaurahmen Nach dieser Aufgabe 1. Installieren Sie den Einbaurahmen wieder im Gehäuse (siehe „DWC Einbaurahmen im Gehäuse installieren“ auf Seite 155). Anmerkung: Zu Ihrer Sicherheit sollten Sie eine Hebevorrichtung verwenden, wenn Sie den Einbaurahmen im Rack installieren. 2.
  • Seite 169 • Im Folgenden finden Sie Informationen, die Sie beim Austauschen der Batterie beachten müssen. – Bei der Entwicklung dieses Produkts hat Lenovo sich Ihre Sicherheit als Ziel gesetzt. Die Lithiumbatterie muss sachgemäß behandelt werden, um mögliche Gefahren zu vermeiden. Wenn Sie die Batterie austauschen, müssen Sie die folgenden Anweisungen beachten.
  • Seite 170 Schwermetallen dürfen nicht mit dem normalen Hausmüll entsorgt werden. Sie werden vom Hersteller, Distributor oder zuständigen Ansprechpartner gebührenfrei zurückgenommen, um auf geeignete Weise wiederverwertet oder entsorgt zu werden. – Nachdem Sie die Batterie ersetzt haben, müssen Sie die Lösung neu konfigurieren und Datum und Uhrzeit des Systems zurücksetzen.

  • Seite 171: Cmos-Batterie Einsetzen (Cr2032)

    Zum Vermeiden möglicher Gefahren lesen und beachten Sie folgenden Sicherheitshinweis. • S004 Vorsicht: Eine verbrauchte Lithiumbatterie nur gegen eine Lenovo Batterie mit der angegebenen Teilenummer oder eine gleichwertige, vom Hersteller empfohlene Batterie austauschen. Enthält das System ein Modul mit einer Lithiumbatterie, dieses nur durch ein Modul desselben Typs und von demselben Hersteller ersetzen.
  • Seite 172 Achtung: • Read the following sections to ensure that you work safely. – „Installationsrichtlinien“ auf Seite 55 – „Sicherheitsprüfungscheckliste“ auf Seite 56 • Im Folgenden finden Sie Informationen, die Sie beim Austauschen der Systembatterie im Knoten beachten müssen. – Tauschen Sie die Systembatterie durch eine Lithiumbatterie desselben Typs und Herstellers aus. –...

  • Seite 173: Dimm Austauschen

    Abbildung 133. Installieren der CMOS-Batterie Nach dieser Aufgabe 1. Installieren Sie die Gehäusebaugruppe für die PCIe-Adapterkarte erneut (siehe „PCIe- Adapterkartenbaugruppe installieren“ auf Seite 212). 2. Bringen Sie die Abdeckung des Einbaurahmens wieder an (siehe „Abdeckung des Einbaurahmens installieren“ auf Seite 159).
  • Seite 174 – Tragen Sie immer ein Antistatikarmband, wenn Sie Speichermodule entfernen oder installieren. Antistatikhandschuhe können ebenfalls verwendet werden. – Halten Sie niemals zwei oder mehr Speichermodule zusammen in der Hand, so dass sie sich berühren könnten. Stapeln Sie Speichermodule während der Lagerung nicht übereinander. –...
  • Seite 175 Abbildung 135. Entfernen des Speichermoduls Achtung: Öffnen und schließen Sie die Halteklammern vorsichtig, damit sie nicht brechen und die Speichermodul-Steckplätze nicht beschädigt werden. Schritt 3. Entfernen Sie das Speichermodul vorsichtig. Abbildung 136. Entfernen des Speichermoduls Nach dieser Aufgabe Kapitel 3 Prozeduren beim Hardwareaustausch...

  • Seite 176: Speichermodul Installieren

    If you are instructed to return the component or optional device, follow all packaging instructions, and use any packaging materials for shipping that are supplied to you. Speichermodul installieren Verwenden Sie die folgenden Informationen, um ein Speichermodul zu installieren. Zu dieser Aufgabe Ausführliche Informationen zur Speicherkonfiguration finden Sie im Abschnitt „Installationsreihenfolge für Speichermodule“...
  • Seite 177 Abbildung 138. Speichermodul-Werkzeug Watch the procedure. A video of the installation and removal process is available: • Youtube: https://www.youtube.com/channel/UCjqE4XzuvdHpVM9lXt41M8g/featured Vorgehensweise Schritt 1. Verwenden Sie das Speichermodul-Werkzeug, um die Halteklammern an den Enden des Speichermodul-Steckplatzes vorsichtig nach unten zu drücken. Anmerkung: Das Speichermodul-Werkzeug wird aufgrund von Platzbeschränkungen empfohlen, die durch die Anordnung der Schläuche der Wasserkreisläufe im Speicherbereich bedingt sind.
  • Seite 178 Abbildung 139. Entfernen des Speichermoduls Achtung: • Speichermodule sind aufladungsempfindliche Einheiten. Das Paket muss geerdet werden, bevor es geöffnet werden kann. • Öffnen und schließen Sie die Halteklammern vorsichtig, damit sie nicht brechen und die Speichermodul-Steckplätze nicht beschädigt werden. Schritt 2. Berühren Sie mit der antistatischen Schutzhülle, in der sich das Speichermodul befindet, eine unlackierte Metalloberfläche an der Außenseite des Knotens.
  • Seite 179 Abbildung 140. Speichermodul installieren Anmerkung: Wenn zwischen dem Speichermodul und den Halteklammern eine Lücke bleibt, wurde das Speichermodul nicht richtig eingesetzt. Öffnen Sie in diesem Fall die Halteklammern, entfernen Sie das Speichermodul und setzen Sie es erneut ein. Nach dieser Aufgabe 1.

  • Seite 180: Dimm-Kamm Austauschen

    2. Bringen Sie die Abdeckung des Einbaurahmens wieder an (siehe „Abdeckung des Einbaurahmens installieren“ auf Seite 159). 3. Installieren Sie den Einbaurahmen wieder (siehe „DWC Einbaurahmen im Gehäuse installieren“ auf Seite 155). Anmerkung: For safety, use the lift tool to install the tray into the rack. 4.

  • Seite 181: Dimm-Kamm Installieren

    Abbildung 142. Entfernen des DIMM-Kamms Nach dieser Aufgabe If you are instructed to return the component or optional device, follow all packaging instructions, and use any packaging materials for shipping that are supplied to you. DIMM-Kamm installieren Mithilfe der Informationen in diesem Abschnitt können Sie einen DIMM-Kamm installieren. Zu dieser Aufgabe Achtung: •...

  • Seite 182: Laufwerk (In Einem Rechenknoten) Austauschen

    Abbildung 143. Installation des DIMM-Kamms Nach dieser Aufgabe 1. Bringen Sie die Abdeckung des Einbaurahmens wieder an (siehe „Abdeckung des Einbaurahmens installieren“ auf Seite 159). 2. Installieren Sie den Einbaurahmen wieder (siehe „DWC Einbaurahmen im Gehäuse installieren“ auf Seite 155). Anmerkung: For safety, use the lift tool to install the tray into the rack.
  • Seite 183 • Read the following sections to ensure that you work safely. – „Installationsrichtlinien“ auf Seite 55 – „Sicherheitsprüfungscheckliste“ auf Seite 56 • Turn off the corresponding DWC Einbaurahmen that you are going to perform the task on. Anmerkung: Wenn gemeinsam genutzte E/A-Adapter installiert sind, müssen Sie zuerst den zusätzlichen Knoten (Knoten 1/3/5/7/9/11) und anschließend den primären Knoten (Knoten 2/4/6/8/10/12) ausschalten.

  • Seite 184: Laufwerk In Einem Rechenknoten Installieren

    1. Entfernen Sie das obere Laufwerk. a. ❶ Entfernen Sie die zwei Schrauben. b. ❷ Ziehen Sie am Entriegelungshebel. c. ❸ Schieben Sie das Laufwerk aus der Laufwerkhalterung. d. ❹ Entfernen Sie die vier Schrauben und dann die Leitplatte. Abbildung 145. Entfernen des oberen Laufwerks 2.
  • Seite 185 Achtung: • Read the following sections to ensure that you work safely. – „Installationsrichtlinien“ auf Seite 55 – „Sicherheitsprüfungscheckliste“ auf Seite 56 Anmerkung: Stellen Sie sicher, dass Sie den „SD650 V2 oder SD650-N V2 Neptune DWC Wasserkreislauf- Service-Satz“ für die Installation der Komponenten bereitliegen haben. Watch the procedure.
  • Seite 186 Abbildung 148. Installation des unteren Laufwerks 2. Installieren Sie das obere Laufwerk. a. ❶ Richten Sie die Leitplatte mit der Rückseite auf dem oberen Laufwerks aus. Ziehen Sie dann die vier Schrauben an. b. ❷ Schieben Sie das obere Laufwerk in die Laufwerkhalterung und stellen Sie sicher, dass das obere Laufwerk vollständig eingesetzt ist.

  • Seite 187: Laufwerkhalterung Austauschen

    Anmerkung: Use extra forces to connect QSFP cables to the enclosure if Mellanox ConnectX-6 adapters are installed. 5. Check the power LED on each node to make sure it changes from fast blink to slow blink to indicate all nodes are ready to be powered on. Laufwerkhalterung austauschen Verwenden Sie die folgenden Verfahren, um die Laufwerkhalterung zu entfernen und zu installieren.
  • Seite 188 Abbildung 150. Entfernen der Laufwerkhalterung mit einem Laufwerk • Laufwerkhalterung mit zwei Laufwerken ThinkSystem SD650 V2/SD650-N V2 Neptune DWC Einbaurahmen und DW612 Neptune DWC GehäuseWartungshandbuch...

  • Seite 189: Laufwerkhalterung Installieren

    Abbildung 151. Entfernen der Laufwerkhalterung mit zwei Laufwerken If you are instructed to return the component or optional device, follow all packaging instructions, and use any packaging materials for shipping that are supplied to you. Laufwerkhalterung installieren Verwenden Sie diese Informationen, um eine Laufwerkhalterung zu installieren. Zu dieser Aufgabe Achtung: •...
  • Seite 190 Vorgehensweise Schritt 1. Entfernen Sie die Abdeckungen der Frontblenden (sofern installiert). Abbildung 152. Entfernen der Abdeckblende für Frontblende Schritt 2. Verbinden Sie den Kabelanschluss mit der Systemplatine und verlegen Sie das Kabel wie in der folgenden Abbildung gezeigt. Abbildung 153. Installation der Laufwerkbaugruppe Schritt 3.
  • Seite 191 Abbildung 154. Gap-Pad Schritt 4. Installieren Sie die Laufwerkhalterung und ziehen Sie die drei Schrauben an. • Laufwerkhalterung mit einem Laufwerk Kapitel 3 Prozeduren beim Hardwareaustausch...
  • Seite 192 Abbildung 155. Installation einer Laufwerkhalterung mit einem Laufwerk • Laufwerkhalterung mit zwei Laufwerken ThinkSystem SD650 V2/SD650-N V2 Neptune DWC Einbaurahmen und DW612 Neptune DWC GehäuseWartungshandbuch...

  • Seite 193: Externes Lcd-Diagnosegerät Austauschen

    Abbildung 156. Installation einer Laufwerkhalterung mit zwei Laufwerken Nach dieser Aufgabe 1. Bringen Sie die Abdeckung des Einbaurahmens wieder an (siehe „Abdeckung des Einbaurahmens installieren“ auf Seite 159). 2. Installieren Sie den Einbaurahmen wieder (siehe „DWC Einbaurahmen im Gehäuse installieren“ auf Seite 155).
  • Seite 194 – „Installationsrichtlinien“ auf Seite 55 – „Sicherheitsprüfungscheckliste“ auf Seite 56 • Turn off the corresponding DWC Einbaurahmen that you are going to perform the task on. Anmerkung: Wenn gemeinsam genutzte E/A-Adapter installiert sind, müssen Sie zuerst den zusätzlichen Knoten (Knoten 1/3/5/7/9/11) und anschließend den primären Knoten (Knoten 2/4/6/8/10/12) ausschalten. Watch the procedure.

  • Seite 195: Externes Lcd-Diagnosegerät Installieren

    Abbildung 157. Abziehen des Kabels des externen LCD-Diagnosegeräts If you are instructed to return the component or optional device, follow all packaging instructions, and use any packaging materials for shipping that are supplied to you. Externes LCD-Diagnosegerät installieren Mithilfe der Informationen in diesem Abschnitt können Sie das externe LCD-Diagnosegerät installieren. Zu dieser Aufgabe Achtung: •...
  • Seite 196 • Youtube: https://www.youtube.com/channel/UCjqE4XzuvdHpVM9lXt41M8g/featured Vorgehensweise Schritt 1. Richten Sie den Kabelanschluss mit dem Anschluss am Server aus und drücken Sie ihn hinein. Abbildung 158. Verbinden des Kabels des externen LCD-Diagnosegeräts Schritt 2. Befestigen Sie das externe LCD-Diagnosegerät mit der magnetischen Unterseite an einer Metalloberfläche.

  • Seite 197: M.2-Rückwandplatine Austauschen

    1. Check the power LED on each node to make sure it changes from fast blink to slow blink to indicate all nodes are ready to be powered on. M.2-Rückwandplatine austauschen Gehen Sie wie folgt vor, um die M.2-Rückwandplatine zu entfernen und zu installieren: M.2-Rückwandplatine entfernen Hier erfahren Sie, wie Sie die M.2-Rückwandplatine entfernen.
  • Seite 198 Schritt 1. Make preparations for this task. Entfernen Sie den Einbaurahmen (siehe „DWC Einbaurahmen aus dem Gehäuse entfernen“ auf Seite 154). Achtung: For safety, use the lift tool to remove the tray from the rack. Entfernen Sie die Abdeckung des Einbaurahmens (siehe „Abdeckung des Einbaurahmens entfernen“...

  • Seite 199: M.2-Rückwandplatine Installieren

    Abbildung 161. Zerlegen der M.2-Rückwandplatine 4. Recycle the unit in compliance with local regulations. M.2-Rückwandplatine installieren Hier erfahren Sie, wie Sie die M.2-Rückwandplatine installieren. Zu dieser Aufgabe S001 Gefahr An Netz-, Telefon- oder Datenleitungen können gefährliche Spannungen anliegen. Um einen Stromschlag zu vermeiden: •...
  • Seite 200 – „Sicherheitsprüfungscheckliste“ auf Seite 56 • Turn off the corresponding DWC Einbaurahmen that you are going to perform the task on. Anmerkung: Wenn gemeinsam genutzte E/A-Adapter installiert sind, müssen Sie zuerst den zusätzlichen Knoten (Knoten 1/3/5/7/9/11) und anschließend den primären Knoten (Knoten 2/4/6/8/10/12) ausschalten. Anmerkung: Stellen Sie sicher, dass Sie den „SD650 V2 oder SD650-N V2 Neptune DWC Wasserkreislauf- Service-Satz“...

  • Seite 201: M.2-Laufwerk Austauschen

    4. Check the power LED on each node to make sure it changes from fast blink to slow blink to indicate all nodes are ready to be powered on. M.2-Laufwerk austauschen Gehen Sie wie folgt vor, um M.2-Laufwerke zu entfernen und zu installieren. M.2-Laufwerk von der M.2-Rückwandplatine entfernen Hier erfahren Sie, wie Sie ein M.2-Laufwerk von der M.2-Rückwandplatine entfernen.

  • Seite 202: M.2-Laufwerk Auf Der M.2-Rückwandplatine Installieren

    Schritt 1. Make preparations for this task. Entfernen Sie den Einbaurahmen (siehe „DWC Einbaurahmen aus dem Gehäuse entfernen“ auf Seite 154). Achtung: For safety, use the lift tool to remove the tray from the rack. Entfernen Sie die Abdeckung des Einbaurahmens (siehe „Abdeckung des Einbaurahmens entfernen“...
  • Seite 203 Wird nur in bestimmten Umgebungen unterstützt. Weitere Zwei M.2-Laufwerke mit 128 GB (80 mm lang) mit RAID- Rückwandplatine Informationen erhalten Sie bei Lenovo Services. Watch the procedure. A video of the installation and removal process is available: • Youtube: https://www.youtube.com/channel/UCjqE4XzuvdHpVM9lXt41M8g/featured Vorgehensweise Schritt 1.
  • Seite 204 Abbildung 164. Installieren des M.2-Laufwerks Achtung: Wenn Sie die Halterung nach vorne schieben, stellen Sie sicher, dass die beiden Noppen in den kleinen Öffnungen an der M.2-Rückwandplatine einrasten. Sobald diese eingerastet sind, hören Sie ein leises Klickgeräusch. Abbildung 165. Installieren des M.2-Laufwerks Nach dieser Aufgabe 1.

  • Seite 205: Halterungsposition Auf Der M.2-Rückwandplatine Anpassen

    5. Check the power LED on each node to make sure it changes from fast blink to slow blink to indicate all nodes are ready to be powered on. Halterungsposition auf der M.2-Rückwandplatine anpassen Verwenden Sie diese Informationen, um die Halterungsposition auf der M.2-Rückwandplatine anzupassen. Zu dieser Aufgabe Achtung: •...
  • Seite 206 – „Sicherheitsprüfungscheckliste“ auf Seite 56 • Turn off the corresponding DWC Einbaurahmen that you are going to perform the task on. Anmerkung: Wenn gemeinsam genutzte E/A-Adapter installiert sind, müssen Sie zuerst den zusätzlichen Knoten (Knoten 1/3/5/7/9/11) und anschließend den primären Knoten (Knoten 2/4/6/8/10/12) ausschalten. •...
  • Seite 207 Abbildung 167. Trennen der QSFP-Kabel vom SD650-N V2 Einbaurahmen Watch the procedure. A video of the installation and removal process is available: • Youtube: https://www.youtube.com/channel/UCjqE4XzuvdHpVM9lXt41M8g/featured Vorgehensweise Schritt 1. Make preparations for this task. Entfernen Sie den Einbaurahmen (siehe „DWC Einbaurahmen im Gehäuse installieren“ auf Seite 155).
  • Seite 208 1. Entfernen Sie die Schrauben. Fassen Sie anschließend den Adapter an den Kanten und ziehen Sie ihn vorsichtig aus dem PCIe-Adapterrahmen. Abbildung 168. Entfernen eines allgemeinen Adapters Entfernen eines Mellanox ConnectX-6-Adapters 1. Entfernen Sie die Schrauben. Fassen Sie anschließend den Adapter an den Kanten und ziehen Sie ihn vorsichtig aus dem PCIe-Adapterrahmen.

  • Seite 209: Pcie-Adapter Installieren

    Abbildung 170. Kabel entfernen If you are instructed to return the component or optional device, follow all packaging instructions, and use any packaging materials for shipping that are supplied to you. PCIe-Adapter installieren Mithilfe dieser Informationen können Sie einen PCIe-Adapter installieren. Zu dieser Aufgabe Achtung: •...
  • Seite 210 Abbildung 171. Entfernen der Abdeckblende Schritt 2. Es gibt unterschiedliche Verfahren zum Installieren eines allgemeinen Adapters oder eines ConnectX-6 Adapters. Führen Sie zum Entfernen die entsprechenden Schritte aus. Installation eines allgemeinen Adapters 1. Richten Sie den Adapter am PCIe-Steckplatz auf dem Adapterrahmen aus. Drücken Sie dann den Adapter vorsichtig gerade in den Steckplatz, bis er fest sitzt.
  • Seite 211 Abbildung 173. Haupt-/Zusatzadapter und Adapterrahmen Tabelle 34. Haupt-/Zusatzadapter und Adapterrahmen Hauptadapter Zusatzadapter 1U-Adapterrahmen für den Hauptadapter Balance-E/A-Adapterrahmen für Zusatzadapter Achtung: • An einem Adapter befinden sich die Beschriftungen WHITE CABLE (weißes Kabel) und BLACK CABLE (schwarzes Kabel). Schließen Sie die Kabel entsprechend der Kabelfarben an die richtigen Anschlüsse an.
  • Seite 212 Abbildung 174. Kabelinstallation 4. Richten Sie den Adapter am PCIe-Steckplatz auf dem Adapterrahmen aus. Drücken Sie dann den Adapter vorsichtig gerade in den Steckplatz, bis er fest sitzt. 5. Ziehen Sie die Schraube fest, um den Adapter zu befestigen. Abbildung 175. Installation eines Mellanox ConnectX-6-Adapters Nach dieser Aufgabe 1.
  • Seite 213 Anmerkung: For safety, use the lift tool to install the tray into the rack. 4. Schließen Sie alle erforderlichen externen Kabel an das Gehäuse an. Anmerkung: Schließen Sie die QSFP-Kabel an das Gehäuse an, wenn Mellanox ConnectX-6 Adapter installiert sind. Dies erfordert zusätzliche Kraft. Abbildung 176.

  • Seite 214: Pcie-Adapterkartenbaugruppe Austauschen

    Abbildung 177. Anschließen der QSFP-Kabel am SD650-N V2 Einbaurahmen 5. Check the power LED on each node to make sure it changes from fast blink to slow blink to indicate all nodes are ready to be powered on. PCIe-Adapterkartenbaugruppe austauschen Mithilfe der Informationen in diesem Abschnitt können Sie eine PCIe-Adapterkartenbaugruppe entfernen und installieren.
  • Seite 215 Anmerkung: Wenn gemeinsam genutzte E/A-Adapter installiert sind, müssen Sie zuerst den zusätzlichen Knoten (Knoten 1/3/5/7/9/11) und anschließend den primären Knoten (Knoten 2/4/6/8/10/12) ausschalten. • Disconnect all external cables from the enclosure. Anmerkung: Use extra forces to disconnect QSFP cables if they are connected to the solution. •...
  • Seite 216 Abbildung 179. Trennen der QSFP-Kabel vom SD650-N V2 Einbaurahmen Watch the procedure. A video of the installation and removal process is available: • Youtube: https://www.youtube.com/channel/UCjqE4XzuvdHpVM9lXt41M8g/featured Vorgehensweise Schritt 1. Make preparations for this task. Wenn gemeinsam genutzte E/A-Adapter installiert sind, müssen Sie zuerst den zusätzlichen Knoten (Knoten 1/3/5/7/9/11) und anschließend den primären Knoten (Knoten 2/4/6/8/10/12) ausschalten.
  • Seite 217 Entfernen Sie den Einbaurahmen (siehe „DWC Einbaurahmen im Gehäuse installieren“ auf Seite 155). Achtung: For safety, use the lift tool to remove the tray from the rack. Entfernen Sie die Abdeckung des Einbaurahmens (siehe „Abdeckung des Einbaurahmens entfernen“ auf Seite 157).
  • Seite 218 Abbildung 181. Entfernen der unverlierbaren Schraube der Klemmbefestigung 2. Entfernen Sie die zwei Schrauben. Nehmen Sie anschließend den Wärmerohrträger aus dem Knoten heraus. Abbildung 182. Entfernen des Wärmerohrträgers 3. Entfernen Sie die Schraube und lösen Sie die unverlierbare Schraube an der PCIe- Adapterkartenbaugruppe.
  • Seite 219 Abbildung 183. PCIe-Adapterkartenbaugruppe entfernen 4. Entfernen Sie ggf. die Kühlplatte. a. Entfernen Sie die Sechskantschraube und drei T10-Torx-Schrauben. b. Entfernen Sie die Kühlplatte aus dem Knoten. Abbildung 184. Entfernen der Kühlplatte If you are instructed to return the component or optional device, follow all packaging instructions, and use any packaging materials for shipping that are supplied to you.

  • Seite 220: Pcie-Adapterkartenbaugruppe Installieren

    1. Entfernen Sie die zwei Schrauben und trennen Sie dann die Erweiterungsplatine vom Rahmen. Abbildung 185. Entfernen der Erweiterungsplatine 2. Recycle the unit in compliance with local regulations. PCIe-Adapterkartenbaugruppe installieren Mithilfe der Informationen in diesem Abschnitt können Sie eine PCIe-Adapterkartenbaugruppe installieren. Zu dieser Aufgabe Achtung: •...
  • Seite 221 Schritt 1. Richten Sie die beiden Laschen an der PCIe-Adapterkartenbaugruppe an den Schlitzen vorne am Knoten aus. Setzen Sie die PCIe-Adapterkartenbaugruppe anschließend auf die Systemplatine. Schritt 2. Ziehen Sie die unverlierbare Schraube an der PCIe-Adapterkartenbaugruppe an. Abbildung 186. PCIe-Adapterkartenbaugruppe installieren Schritt 3.
  • Seite 222 4. Entfernen Sie den Einbaurahmen und die Abdeckung des Einbaurahmens (siehe „DWC Einbaurahmen im Gehäuse installieren“ auf Seite 155 „Abdeckung des Einbaurahmens entfernen“ auf Seite 157). Schritt 2. Setzen Sie die Kühlplatte auf den Knoten. Befestigen Sie dann die Kühlplatte mit einem Sechskant-Abstandsbolzen und drei T10-Torx-Schrauben.
  • Seite 223 Abbildung 188. PCIe-Adapterkartenbaugruppe installieren Schritt 4. Installieren Sie den Wärmerohrträger und befestigen Sie ihn mit zwei Schrauben. Abbildung 189. Installation des Wärmerohrträgers Schritt 5. Bringen Sie die unverlierbare Schraube der Klemmbefestigung an und ziehen Sie sie fest. Kapitel 3 Prozeduren beim Hardwareaustausch...
  • Seite 224 Abbildung 190. Installation der unverlierbaren Schraube der Klemmbefestigung Schritt 6. Fahren Sie abhängig vom Typ des ConnectX-6 Adapters fort, der auf der Adapterkarte installiert ist, mit dem nächsten Schritt fort: • Eigenständiger ConnectX-6 Adapter Fahren Sie mit Nach dieser Aufgabe fort.
  • Seite 225 Abbildung 191. Kabelführung – Gemeinsam genutzte E/A – A (mit NVMe-/SATA-Laufwerken und M.2- Rückwandplatine) NVMe/SATA-Laufwerke Hauptadapter M.2-Rückwandplatine IPEX-Kabel, 350 mm Zusatzadapter – Gemeinsam genutzte E/A – B (mit M.2-Rückwandplatine): Verkabeln Sie das Kabel entsprechend der folgenden Abbildung. Abbildung 192. Kabelführung für gemeinsam genutzte E/A – B (mit M.2-Rückwandplatine) M.2-Rückwandplatine Hauptadapter Zusatzadapter...
  • Seite 226 2. Installieren Sie den Einbaurahmen wieder (siehe „DWC Einbaurahmen im Gehäuse installieren“ auf Seite 155). Anmerkung: For safety, use the lift tool to install the tray into the rack. 3. Schließen Sie alle erforderlichen externen Kabel an das Gehäuse an. Anmerkung: Schließen Sie die QSFP-Kabel an das Gehäuse an, wenn Mellanox ConnectX-6 Adapter installiert sind.

  • Seite 227: Stromversorgungsplatine Austauschen

    Abbildung 194. Anschließen der QSFP-Kabel am SD650-N V2 Einbaurahmen 4. Wenn es sich bei den installierten Adaptern um gemeinsam genutzte E/A-Adapter handelt, müssen Sie zuerst den primären Knoten (Knoten 2/4/6/8/10/12) und dann den zusätzlichen Knoten (Knoten 1/3/5/7/ 9/11) einschalten. Wichtig: Der primäre Adapter ist immer auf dem rechten Knoten (Knoten 2/4/6/8/10/12) installiert, während der zusätzliche Adapter auf dem linken Knoten (Knoten 1/3/5/7/9/11) installiert ist.
  • Seite 228 Stromversorgungsplatine entfernen Mithilfe der Informationen in diesem Abschnitt können Sie die Stromversorgungsplatine entfernen. Zu dieser Aufgabe S001 Gefahr An Netz-, Telefon- oder Datenleitungen können gefährliche Spannungen anliegen. Um einen Stromschlag zu vermeiden: • Alle Netzkabel an eine vorschriftsmäßig angeschlossene Netzsteckdose/Stromquelle mit ordnungsgemäß...

  • Seite 229: Stromversorgungsplatine Installieren

    Entfernen Sie die Abdeckung des Einbaurahmens (siehe „Abdeckung des Einbaurahmens entfernen“ auf Seite 157). Entfernen Sie den Wasserkreislauf ( „Wasserkreislauf in SD650 V2 Einbaurahmen entfernen“ auf Seite 276). Schritt 2. Entfernen Sie die Stromversorgungsplatine. ❶ Entfernen Sie die fünf PH1-Kreuzschlitzschrauben (pro Knoten). ❷...
  • Seite 230 Gefahr An Netz-, Telefon- oder Datenleitungen können gefährliche Spannungen anliegen. Um einen Stromschlag zu vermeiden: • Alle Netzkabel an eine vorschriftsmäßig angeschlossene Netzsteckdose/Stromquelle mit ordnungsgemäß geerdetem Schutzkontakt anschließen. • Alle angeschlossenen Geräte ebenfalls an Netzsteckdosen/Stromquellen mit ordnungsgemäß geerdetem Schutzkontakt anschließen. •...
  • Seite 231 Abbildung 196. Installation der Stromversorgungsplatine Nach dieser Aufgabe 1. Setzen Sie den Wasserkreislauf wieder ein ( „Wasserkreislauf in SD650 V2 Einbaurahmen installieren“ auf Seite 284). 2. Bringen Sie die Abdeckung des Einbaurahmens wieder an (siehe „Abdeckung des Einbaurahmens installieren“ auf Seite 159).

  • Seite 232: Prozessor Austauschen

    Prozessor austauschen Gehen Sie wie folgt vor, um eine Prozessor-Baugruppe auszutauschen. Achtung: Bevor Sie mit dem Austausch eines Prozessor beginnen, stellen Sie sicher, dass Ihnen ein alkoholhaltiges Reinigungstuch (Teilenummer 00MP352) und graue Wärmeleitpaste (Teilenummer 41Y9292) vorliegen. Wichtig: Der Prozessor in Ihrer Lösung kann zur Senkung der Wärmeabgabe als Reaktion auf thermische Bedingungen zeitweise mit geringerer Geschwindigkeit arbeiten.
  • Seite 233 Legen Sie die folgenden Schraubendreher bereit, damit Sie die entsprechenden Schrauben ordnungsgemäß installieren und entfernen können. Schraubendrehertyp Schraubentyp T10-Torx-Schraubendreher T10-Torx-Schrauben T30-Torx-Schraubendreher T30-Torx-Schrauben PH1-Kreuzschlitzschraubendreher oder 3/16"- PH1-Kreuzschlitzschraube Sechskantschraubendreher PH2-Kreuzschlitzschraubendreher PH2-Kreuzschlitzschraube Watch the procedure. A video of the installation and removal process is available: •...
  • Seite 234 Abbildung 197. Entfernen der Querstrebe Entfernen Sie den DIMM-Kamm aus dem betroffenen Knoten (siehe „DIMM-Kamm entfernen“ auf Seite 172). Entfernen Sie die DIMMs aus dem betroffenen Knoten (siehe „Speichermodul entfernen“ auf Seite 165). Entfernen Sie die M.2-Rückwandplatinen aus dem Knoten (siehe „M.2-Rückwandplatine entfernen“...
  • Seite 235 Abbildung 198. Entfernen der VR-Klemmplatte Entfernen Sie die Schrauben des Wasserkreislaufs (13 x T10-Torx-Schrauben pro Knoten) mit einem Drehmomentschraubendreher und dem richtigen Drehmoment. Anmerkung: Das Drehmoment zum vollständigen Anziehen/Lösen der Schrauben beträgt 0,5-0,6 Newtonmeter bzw. 4,5-5,5 Poundforce Inch. Kapitel 3 Prozeduren beim Hardwareaustausch...
  • Seite 236 Abbildung 199. Entfernen der Schrauben des Wasserkreislaufs Entfernen Sie die folgenden Schrauben, um den Schnellanschluss zu lösen. • Vier T10-Torx-Schrauben (pro Knoten), um den Schnellanschluss zu lösen. • Zwei PH1-Kreuzschlitzschrauben (pro Knoten) an der Rückseite des Knotens. ThinkSystem SD650 V2/SD650-N V2 Neptune DWC Einbaurahmen und DW612 Neptune DWC GehäuseWartungshandbuch...
  • Seite 237 Abbildung 200. Schraubenausbau Richten Sie die Wasserkreislaufhalterung am Führungsstift der M.2-Rückwandplatine aus. Senken Sie die Wasserkreislaufhalterung dann vorsichtig ab und stellen Sie sicher, dass sie richtig auf dem Wasserkreislauf eingesetzt ist. Abbildung 201. Installieren der Wasserkreislaufhalterung m. Ziehen Sie die Schrauben der Wasserkreislaufhalterung an (12 x PH2-Kreuzschlitzschrauben pro Knoten).
  • Seite 238 Abbildung 202. Installation der Schrauben der Wasserkreislaufhalterung Lösen Sie die Prozessoren ordnungsgemäß. 1. ❶ Lösen Sie alle unverlierbaren T30-Torx-Schrauben (8 x unverlierbare T30-Torx- Schrauben pro Knoten) auf den Kühlplatten vollständig in der Entfernungsreihenfolge, die auf dem Etikett der Kühlplatte angegeben ist. Verwenden Sie einen Drehmomentschraubendreher und das richtige Drehmoment.
  • Seite 239 Abbildung 203. Lösen der Prozessoren Falten Sie den Wasserkreislauf. 1. ❶ Lösen Sie den Schnellanschluss vorsichtig und schieben Sie ihn durch die Öffnung auf der Rückseite des Einbaurahmens hinaus. Heben Sie den Wasserkreislauf dann vorsichtig von der Systemplatine ab. 2. ❷ Klappen Sie den Wasserkreislauf vorsichtig so, dass eine Hälfte auf der anderen Hälfte sitzt.
  • Seite 240 Abbildung 204. Wasserkreislauf falten Schritt 2. Entfernen Sie den Prozessor aus der Halterung. Anmerkung: Berühren Sie nicht die Kontakte am Prozessor. ❶ Heben Sie den Griff an, um den Prozessor aus der Halterung zu entfernen. ❷ Fassen Sie den Prozessor vorsichtig an den Kanten an und heben Sie ihn dann aus der Halterung.
  • Seite 241 Anmerkung: Die Prozessorhalterung wird entsorgt und durch eine neue ersetzt. ❶ Lösen Sie vorsichtig die Halteklammern von der Kühlplatte. ❷ Heben Sie die Halterung von der Kühlplatte. Abbildung 206. Entfernen der Prozessorhalterung Schritt 5. Wischen Sie mit einem alkoholhaltigen Reinigungstuch die Wärmeleitpaste von der Unterseite der Kühlplatte ab.

  • Seite 242: Prozessor Installieren

    • Um die Beschädigung des Wasserkreislaufs zu vermeiden, verwenden Sie beim Entfernen, Installieren oder Falten des Wasserkreislaufs immer die Wasserkreislaufhalterung. Anmerkungen: • Eine Liste der für Ihr System unterstützten Prozessoren finden Sie unter https://static.lenovo.com/us/en/ . Alle Prozessoren auf der Systemplatine müssen dieselbe Geschwindigkeit, serverproven/index.shtml dieselbe Anzahl an Kernen und dieselbe Frequenz aufweisen.
  • Seite 243 Schraubendrehertyp Schraubentyp T10-Torx-Schraubendreher T10-Torx-Schrauben T30-Torx-Schraubendreher T30-Torx-Schrauben PH1-Kreuzschlitzschraube PH1-Kreuzschlitzschraubendreher oder 3/16"- Sechskantschraubendreher PH2-Kreuzschlitzschraubendreher PH2-Kreuzschlitzschraube Abbildung 207. Positionen der Prozessoren Watch the procedure. A video of the installation and removal process is available: • Youtube: https://www.youtube.com/channel/UCjqE4XzuvdHpVM9lXt41M8g/featured Vorgehensweise Schritt 1. Gehen Sie wie folgt vor, wenn Sie Prozessoren austauschen: Wenn noch alte Wärmeleitpaste auf dem Prozessor und der Kühlplatte vorhanden ist, reinigen Sie die Oberseite des Prozessors und der Kühlplatte vorsichtig mit einem alkoholhaltigen Reinigungstuch.
  • Seite 244 Abbildung 208. Auftragen der Wärmeleitpaste Schritt 2. Installieren Sie bei Bedarf die Prozessorhalterungen an den Prozessoren. Richten Sie die dreieckige Markierung auf der Prozessorhalterung an der dreieckigen Markierung auf der Ecke des Prozessors aus. Setzen Sie die Prozessorhalterung vorsichtig auf den Prozessor. Drücken Sie dann vorsichtig auf die vier Seiten der Prozessorhalterung, um den Prozessor daran zu befestigen.
  • Seite 245 Abbildung 210. Entfernen der Kunststoffabdeckungen der Wärmeleitpaste Schritt 4. Richten Sie die dreieckigen Markierungen an den Prozessorhalterungen mit den dreieckigen Öffnungen an der Unterseite der Kühlplatte des Wasserkreislaufs aus. Befestigen Sie dann die Prozessoren an der Unterseite der Kühlplatte des Wasserkreislaufs, indem Sie die Klammern und Stifte der Prozessorhalterungen in die Öffnungen an den vier Ecken der Kühlplatte einrasten.
  • Seite 246 Abbildung 212. Prozessor – entsperrte Position Schritt 6. Überprüfen Sie die Gap-Pads am Wasserkreislauf und ersetzen Sie sie durch neue, falls sie beschädigt sind oder fehlen. Abbildung 213. Wasserkreislauf – Gap-Pads Schritt 7. Setzen Sie den Wasserkreislauf wieder ein. ❶ Klappen Sie die Oberseite des Wasserkreislaufs vorsichtig um. ❷...
  • Seite 247 ❸ Setzen Sie den Wasserkreislauf vorsichtig auf die zwei Führungsstifte an der Rückseite des Knotens. Senken Sie dann den Wasserkreislauf vorsichtig ab und stellen Sie sicher, dass er fest auf der Systemplatine sitzt. Abbildung 214. Installieren des Wasserkreislaufs Schritt 8. Stellen Sie sicher, dass die Prozessoren ordnungsgemäß befestigt sind. ❶...
  • Seite 248 Abbildung 215. Installation der Prozessoren Nach dieser Aufgabe 1. Lösen Sie die Schrauben der Wasserkreislaufhalterung (12 x PH2-Kreuzschlitzschrauben pro Knoten). ThinkSystem SD650 V2/SD650-N V2 Neptune DWC Einbaurahmen und DW612 Neptune DWC GehäuseWartungshandbuch...
  • Seite 249 Abbildung 216. Lösen der Schrauben der Wasserkreislaufhalterung 2. Heben Sie die Wasserkreislaufhalterung vorsichtig an und weg vom Wasserkreislauf. Kapitel 3 Prozeduren beim Hardwareaustausch...
  • Seite 250 Abbildung 217. Wasserkreislaufhalterung entfernen 3. Install the water loop screws (13x Torx T10 screws per node) with a torque screwdriver sets to the proper torque. Anmerkungen: • Das Drehmoment zum vollständigen Anziehen/Lösen der Schrauben beträgt 0,5-0,6 Newtonmeter bzw. 4,5-5,5 Poundforce Inch. •...
  • Seite 251 Abbildung 218. Water loop screws installation 4. Installieren Sie die folgenden Schrauben wieder. • Vier T10-Torx-Schrauben (pro Knoten), um den Schnellanschluss zu befestigen. • Zwei PH1-Kreuzschlitzschrauben (pro Knoten) an der Rückseite des Knotens. Kapitel 3 Prozeduren beim Hardwareaustausch...
  • Seite 252 Abbildung 219. Schraubeneinbau 5. Schieben Sie die VR-Klemmplatte in den Knoten und installieren Sie zwei T10-Torx-Schrauben (pro Knoten). Abbildung 220. Installation der VR-Klemmplatte 6. Setzen Sie die DIMMs für beide Knoten wieder ein (siehe „Speichermodul installieren“ auf Seite 168). 7. Installieren Sie die DIMM-Kämme wieder. Informationen dazu finden Sie im Abschnitt „DIMM-Kamm installieren“...

  • Seite 253: Systemplatine Austauschen

    11. Installieren Sie die vorderen und hinteren Querstreben wieder (14 x PH1-Kreuzschlitzschrauben). Abbildung 221. Querstreben installieren 12. Bringen Sie die Abdeckung des Einbaurahmens wieder an (siehe „Abdeckung des Einbaurahmens installieren“ auf Seite 159). 13. Installieren Sie den Einbaurahmen wieder (siehe „DWC Einbaurahmen im Gehäuse installieren“...

  • Seite 254: Systemplatine Entfernen

    1. Nehmen Sie eine Staubschutzabdeckung der CPU-Stecksockelbaugruppe an der neuen Systemplatine und richten Sie sie ordnungsgemäß über der CPU-Stecksockelbaugruppe an der entfernten Systemplatine aus. 2. Drücken Sie die Beinchen der Staubschutzabdeckung vorsichtig nach unten zur CPU- Stecksockelbaugruppe und drücken Sie auf die Kanten, um eine Beschädigung der Kontaktstifte zu vermeiden.
  • Seite 255 • Um die Beschädigung des Wasserkreislaufs zu vermeiden, verwenden Sie beim Entfernen, Installieren oder Falten des Wasserkreislaufs immer die Wasserkreislaufhalterung. Legen Sie die folgenden Schraubendreher bereit, damit Sie die entsprechenden Schrauben ordnungsgemäß installieren und entfernen können. Tabelle 36. Liste der Schraubendrehertypen Schraubendrehertyp Schraubentyp T10-Torx-Schraubendreher...
  • Seite 256 Abbildung 222. Entfernen der Querstrebe Entfernen Sie alle DIMM-Kämme (siehe „DIMM-Kamm entfernen“ auf Seite 172). Entfernen Sie die DIMMs aus beiden Knoten (siehe „Speichermodul entfernen“ auf Seite 165). Entfernen Sie die M.2-Rückwandplatinen aus dem Knoten (siehe „M.2-Rückwandplatine entfernen“ auf Seite 189).
  • Seite 257 Abbildung 223. Entfernen der VR-Klemmplatte Entfernen Sie die Schrauben des Wasserkreislaufs (13 x T10-Torx-Schrauben pro Knoten) mit einem Drehmomentschraubendreher und dem richtigen Drehmoment. Anmerkung: Das Drehmoment zum vollständigen Anziehen/Lösen der Schrauben beträgt 0,5-0,6 Newtonmeter bzw. 4,5-5,5 Poundforce Inch. Kapitel 3 Prozeduren beim Hardwareaustausch...
  • Seite 258 Abbildung 224. Entfernen der Schrauben des Wasserkreislaufs Entfernen Sie die folgenden Schrauben, um den Schnellanschluss zu lösen. • Vier T10-Torx-Schrauben (pro Knoten), um den Schnellanschluss zu lösen. • Zwei PH1-Kreuzschlitzschrauben (pro Knoten) an der Rückseite des Knotens. ThinkSystem SD650 V2/SD650-N V2 Neptune DWC Einbaurahmen und DW612 Neptune DWC GehäuseWartungshandbuch...
  • Seite 259 Abbildung 225. Schraubenausbau Richten Sie die Wasserkreislaufhalterung am Führungsstift der M.2-Rückwandplatine aus. Senken Sie die Wasserkreislaufhalterung dann vorsichtig ab und stellen Sie sicher, dass sie richtig auf dem Wasserkreislauf eingesetzt ist. Abbildung 226. Installieren der Wasserkreislaufhalterung m. Ziehen Sie die Schrauben der Wasserkreislaufhalterung an (12 x PH2-Kreuzschlitzschrauben pro Knoten).
  • Seite 260 Abbildung 227. Installation der Schrauben der Wasserkreislaufhalterung Lösen Sie die Prozessoren ordnungsgemäß. 1. ❶ Lösen Sie alle unverlierbaren T30-Torx-Schrauben (8 x unverlierbare T30-Torx- Schrauben pro Knoten) auf den Kühlplatten vollständig in der Entfernungsreihenfolge, die auf dem Etikett der Kühlplatte angegeben ist. Verwenden Sie einen Drehmomentschraubendreher und das richtige Drehmoment.
  • Seite 261 Abbildung 228. Lösen der Prozessoren Falten Sie den Wasserkreislauf. 1. ❶ Lösen Sie den Schnellanschluss vorsichtig und schieben Sie ihn durch die Öffnung auf der Rückseite des Einbaurahmens hinaus. Heben Sie den Wasserkreislauf dann vorsichtig von der Systemplatine ab. 2. ❷ Klappen Sie den Wasserkreislauf vorsichtig so, dass eine Hälfte auf der anderen Hälfte sitzt.
  • Seite 262 Abbildung 229. Wasserkreislauf falten Entfernen Sie die zwei T10-Torx-Schrauben (pro Knoten), um die VR-Wasserkreislaufschiene von der Systemplatine zu entfernen. Abbildung 230. Entfernen der VR-Wasserkreislaufschiene Entfernen Sie die Stromversorgungsplatine (siehe „Stromversorgungsplatine entfernen“ auf Seite 220). Schritt 2. Entfernen Sie die folgenden Schrauben. •...
  • Seite 263 Anmerkungen: – Verwenden Sie zum Entfernen und Installieren der Abdrückschrauben einen Schlitzschraubendreher (2,5 x 0,4 mm). – Das Drehmoment zum vollständigen Anziehen/Lösen der Schrauben beträgt 0,059 Newtonmeter bzw. 0,52 Poundforce Inch. Abbildung 231. Schlitzschraubendreher (2,5 x 0,4 mm) Kapitel 3 Prozeduren beim Hardwareaustausch...
  • Seite 264 Abbildung 232. Schraubenausbau Schritt 3. Halten Sie vorsichtig den Führungsstift der M.2-Rückwandplatine und neigen Sie die Systemplatine. Schritt 4. Schieben Sie die Systemplatine vorsichtig nach hinten und heben Sie sie vorsichtig aus dem Knoten heraus. Anmerkung: Wenn Sie die Systemplatine aus dem Knoten entfernen, berühren Sie nicht die Anschlüsse auf der Systemplatine.
  • Seite 265 Abbildung 233. Entfernen der Systemplatine If you are instructed to return the component or optional device, follow all packaging instructions, and use any packaging materials for shipping that are supplied to you. Wichtig: Bevor Sie die Systemplatine einsenden, stellen Sie sicher, dass Sie die Staubschutzabdeckungen für den Prozessorsockel der neuen Systemplatine installiert haben.

  • Seite 266: Systemplatine Installieren

    Abbildung 234. Entfernen der Führungsstifte 2. Recycle the unit in compliance with local regulations. Systemplatine installieren Mithilfe der Informationen in diesem Abschnitt können Sie die Systemplatine installieren. Zu dieser Aufgabe S001 Gefahr An Netz-, Telefon- oder Datenleitungen können gefährliche Spannungen anliegen. Um einen Stromschlag zu vermeiden: •...
  • Seite 267 • Read the following sections to ensure that you work safely. – „Installationsrichtlinien“ auf Seite 55 – „Sicherheitsprüfungscheckliste“ auf Seite 56 • Turn off the corresponding DWC Einbaurahmen that you are going to perform the task on. Anmerkung: Wenn gemeinsam genutzte E/A-Adapter installiert sind, müssen Sie zuerst den zusätzlichen Knoten (Knoten 1/3/5/7/9/11) und anschließend den primären Knoten (Knoten 2/4/6/8/10/12) ausschalten.
  • Seite 268 Abbildung 235. Systemplatineneinbau Schritt 2. Setzen Sie die folgenden Schrauben ein und ziehen Sie sie fest. • Fünf PH1-Kreuzschlitzschrauben pro Knoten auf der Systemplatine (mit einem Drehmomentschraubendreher, der auf das richtige Drehmoment eingestellt ist). Anmerkung: Das Drehmoment zum vollständigen Anziehen/Lösen der Schrauben beträgt 0,5-0,6 Newtonmeter bzw.

  • Seite 269: Nach Dieser Aufgabe

    Abbildung 236. Schlitzschraubendreher (2,5 x 0,4 mm) Abbildung 237. Schraubeneinbau Nach dieser Aufgabe Kapitel 3 Prozeduren beim Hardwareaustausch...
  • Seite 270 1. Bringen Sie die Stromversorgungsplatine wieder an (siehe „Stromversorgungsplatine installieren“ auf Seite 221). 2. Überprüfen Sie die Gap-Pads auf der Rückseite des VR-Wasserkreislaufs und ersetzen Sie sie durch neue, wenn sie beschädigt sind oder fehlen. Abbildung 238. VR-Wasserkreislauf – Gap-Pads 3.
  • Seite 271 4. Überprüfen Sie die Gap-Pads am Wasserkreislauf und ersetzen Sie sie durch neue, falls sie beschädigt sind oder fehlen. Abbildung 240. Wasserkreislauf – Gap-Pads 5. Setzen Sie den Wasserkreislauf wieder ein. a. ❶ Klappen Sie die Oberseite des Wasserkreislaufs vorsichtig um. b.
  • Seite 272 6. Stellen Sie sicher, dass die Prozessoren ordnungsgemäß befestigt sind. a. ❶ Drehen Sie die Kippschutzbügel (8 x Kippschutzbügel pro Knoten) nach außen in die gesperrte Position. b. ❷ Ziehen Sie alle unverlierbaren T30-Torx-Schrauben (8 x unverlierbare T30-Torx-Schrauben pro Knoten) auf den Kühlplatten vollständig in der Installationsreihenfolge fest, die auf dem Etikett der Kühlplatte angegeben ist.
  • Seite 273 Abbildung 243. Lösen der Schrauben der Wasserkreislaufhalterung 8. Heben Sie die Wasserkreislaufhalterung vorsichtig an und weg vom Wasserkreislauf. Kapitel 3 Prozeduren beim Hardwareaustausch...
  • Seite 274 Abbildung 244. Wasserkreislaufhalterung entfernen 9. Install the water loop screws (13x Torx T10 screws per node) with a torque screwdriver sets to the proper torque. Anmerkungen: • Das Drehmoment zum vollständigen Anziehen/Lösen der Schrauben beträgt 0,5-0,6 Newtonmeter bzw. 4,5-5,5 Poundforce Inch. •...
  • Seite 275 Abbildung 245. Water loop screws installation 10. Installieren Sie die folgenden Schrauben wieder. • Vier T10-Torx-Schrauben (pro Knoten), um den Schnellanschluss zu befestigen. • Zwei PH1-Kreuzschlitzschrauben (pro Knoten) an der Rückseite des Knotens. Kapitel 3 Prozeduren beim Hardwareaustausch...
  • Seite 276 Abbildung 246. Schraubeneinbau 11. Schieben Sie die VR-Klemmplatte in den Knoten und installieren Sie zwei T10-Torx-Schrauben (pro Knoten). Abbildung 247. Installation der VR-Klemmplatte 12. Setzen Sie die DIMMs für beide Knoten wieder ein (siehe „Speichermodul installieren“ auf Seite 168). 13. Installieren Sie die DIMM-Kämme wieder. Informationen dazu finden Sie im Abschnitt „DIMM-Kamm installieren“...
  • Seite 277 22. Aktualisieren Sie die UUID (Universally Unique Identifier) und die DMI/SMBIOS-Daten mit den neuen elementaren Produktdaten. Verwenden Sie Lenovo XClarity Provisioning Manager, um die UUID und die DMI/SMBIOS-Daten zu aktualisieren. Siehe „Universal Unique Identifier (UUID) aktualisieren“ auf Seite „Systemkennnummer aktualisieren“...

  • Seite 278: Universal Unique Identifier (Uuid) Aktualisieren

    4. Aktualisieren Sie die UUID. • Vom Lenovo XClarity Essentials OneCLI Lenovo XClarity Essentials OneCLI legt die UUID in Lenovo XClarity Controller fest. Wählen Sie eines der folgenden Verfahren aus, um auf Lenovo XClarity Controller zuzugreifen und die UUID festzulegen: –...

  • Seite 279: Systemkennnummer Aktualisieren

    • Von Lenovo XClarity Provisioning Manager So aktualisieren Sie die Systemkennnummer mit Lenovo XClarity Provisioning Manager: 1. Starten Sie den Server und drücken Sie F1, um die Lenovo XClarity Provisioning Manager- Schnittstelle anzuzeigen. 2. Wenn das Administratorkennwort erforderlich ist, geben Sie das Kennwort ein.
  • Seite 280 Server. Vergewissern Sie sich, dass Sie das Programm OneCLI und die erforderlichen Dateien in demselben Verzeichnis entpacken. 3. Nachdem Ihnen Lenovo XClarity Essentials OneCLI zur Verfügung steht, geben Sie den folgenden Befehl ein, um die DMI festzulegen: onecli config set SYSTEM_PROD_DATA.SysEncloseAssetTag <asset_tag> [access_method] Dabei gilt Folgendes: <asset_tag>...

  • Seite 281: Tpm/Tcm Aktivieren

    Kennwort sind alle für diesen Befehl gültig. Dies ist ein Beispielbefehl: onecli config set SYSTEM_PROD_DATA.SysEncloseAssetTag <asset_tag> −−bmc xcc_user_id:xcc_password@xcc_external_ip 4. Setzen Sie das Lenovo XClarity Controller auf die werkseitige Voreinstellung zurück. Siehe Abschnitt „BMC auf werkseitige Voreinstellungen zurücksetzen“ in der XCC-Dokumentation für Ihren Server unter https://sysmgt.lenovofiles.com/help/topic/lxcc_frontend/lxcc_overview.html TPM/TCM aktivieren Der Server unterstützt TPM (Trusted Platform Module), Version 1.2 oder Version 2.0.
  • Seite 282 Anmerkung: Hinweis: Ein lokaler IPMI-Benutzer mit Kennwort muss in Lenovo XClarity Controller konfiguriert sein, damit der Fernzugriff auf das Zielsystem funktioniert. So legen Sie die TPM-Richtlinie mit Lenovo XClarity Essentials OneCLI fest: 1. Lesen Sie TpmTcmPolicyLock, um zu überprüfen, ob die TPM_TCM_POLICY gesperrt wurde: OneCli.exe config show imm.TpmTcmPolicyLock --override --imm <userid>:<password>@<ip_address>...

  • Seite 283: Sicheren Uefi-Start Aktivieren

    So aktivieren Sie den sicheren UEFI-Start von Lenovo XClarity Essentials OneCLI: 1. Laden Sie herunter und installieren Sie Lenovo XClarity Essentials OneCLI. Rufen Sie die folgende Website auf, um Lenovo XClarity Essentials OneCLI herunterzuladen: https://datacentersupport.lenovo.com/solutions/HT116433 2. Führen Sie den folgenden Befehl aus, um einen sicheren Start zu aktivieren: OneCli.exe config set SecureBootConfiguration.SecureBootSetting Enabled...

  • Seite 284: Wasserkreislauf In Sd650 V2 Einbaurahmen Entfernen

    Dabei gilt Folgendes: – <userid>:<password> sind die Anmeldeinformationen, die verwendet werden, um auf den BMC (Lenovo XClarity Controller-Schnittstelle) Ihres Servers zuzugreifen. Die Standard-Benutzer-ID lautet USERID und das Standardkennwort PASSW0RD (eine Null, kein o in Großschreibung). – <ip_address> ist die IP-Adresse des BMC-Servers.

  • Seite 285: Vorgehensweise

    Vorgehensweise Schritt 1. Make preparations for this task. Entfernen Sie den Einbaurahmen (siehe „DWC Einbaurahmen aus dem Gehäuse entfernen“ auf Seite 154). Achtung: For safety, use the lift tool to remove the tray from the rack. Entfernen Sie die Abdeckung des Einbaurahmens (siehe „Abdeckung des Einbaurahmens entfernen“...
  • Seite 286 Abbildung 250. Entfernen der VR-Klemmplatte Schritt 3. Entfernen Sie die Schrauben des Wasserkreislaufs (26 x T10-Torx-Schrauben für zwei Knoten) mit einem Drehmomentschraubendreher und dem richtigen Drehmoment. Anmerkung: Das Drehmoment zum vollständigen Anziehen/Lösen der Schrauben beträgt 0,5-0,6 Newtonmeter bzw. 4,5-5,5 Poundforce Inch. ThinkSystem SD650 V2/SD650-N V2 Neptune DWC Einbaurahmen und DW612 Neptune DWC GehäuseWartungshandbuch...
  • Seite 287 Abbildung 251. Entfernen der Schrauben des Wasserkreislaufs Schritt 4. Entfernen Sie die folgenden Schrauben, um den Schnellanschluss zu lösen. • Acht T10-Torx-Schrauben, um den Schnellanschluss zu lösen. • Vier PH1-Kreuzschlitzschrauben an der Rückseite des Knotens. Kapitel 3 Prozeduren beim Hardwareaustausch...
  • Seite 288 Abbildung 252. Schraubenausbau Schritt 5. Richten Sie zwei Wasserkreislaufhalterungen mit den Führungsstiften der M.2-Rückwandplatine aus. Senken Sie dann die zwei Wasserkreislaufhalterungen vorsichtig ab und stellen Sie sicher, dass sie richtig auf dem Wasserkreislauf richtig eingesetzt sind. Abbildung 253. Installieren der Wasserkreislaufhalterung Schritt 6.
  • Seite 289 Abbildung 254. Installation der Schrauben der Wasserkreislaufhalterung Schritt 7. Lösen Sie die Prozessoren ordnungsgemäß. ❶ Lösen Sie alle unverlierbaren T30-Torx-Schrauben (16 x unverlierbare T30-Torx-Schrauben für zwei Knoten) auf den Kühlplatten vollständig in der Entfernungsreihenfolge, die auf dem Etikett der Kühlplatte angegeben ist. Verwenden Sie einen Drehmomentschraubendreher und das richtige Drehmoment.
  • Seite 290 Achtung: Um Beschädigungen an den Komponenten zu verhindern, stellen Sie sicher, dass Sie die angegebene Reihenfolge für das Abziehen befolgen. ❷ Drehen Sie alle Kippschutzbügel (16 x Kippschutzbügel für zwei Knoten) nach innen in die entsperrte Position. Anmerkung: In der folgenden Abbildung werden die Anordnungen der Schrauben für einen Knoten dargestellt.
  • Seite 291 Abbildung 256. Wasserkreislauf falten Schritt 9. Ziehen Sie zwei Rändelschrauben fest, um die Wasserkreislaufhalterungen miteinander zu verbinden. Abbildung 257. Anziehen der Rändelschrauben Schritt 10. Entfernen Sie den Wasserkreislauf. Heben Sie den Wasserkreislauf vorsichtig von der Systemplatine ab. Lösen Sie den Schnellanschluss von den vier Ausrichtungsstiften und schieben Sie den Schnellanschluss durch die Öffnung auf der Rückseite des Einbaurahmens hinaus.

  • Seite 292: Nach Dieser Aufgabe

    Abbildung 258. Entfernen des Wasserkreislaufs Nach dieser Aufgabe If you are instructed to return the component or optional device, follow all packaging instructions, and use any packaging materials for shipping that are supplied to you. Wasserkreislauf in SD650 V2 Einbaurahmen installieren Mithilfe der Informationen in diesem Abschnitt können Sie den Wasserkreislauf im SD650 V2 Einbaurahmen installieren.
  • Seite 293 Anmerkung: Stellen Sie sicher, dass Sie den „SD650 V2 oder SD650-N V2 Neptune DWC Wasserkreislauf- Service-Satz“ für die Installation der Komponenten bereitliegen haben. Legen Sie die folgenden Schraubendreher bereit, damit Sie die entsprechenden Schrauben ordnungsgemäß installieren und entfernen können. Schraubendrehertyp Schraubentyp T10-Torx-Schraubendreher T10-Torx-Schrauben...
  • Seite 294 Schritt 2. Installieren Sie bei Bedarf die Prozessorhalterungen an den Prozessoren. Richten Sie die dreieckige Markierung auf der Prozessorhalterung an der dreieckigen Markierung auf der Ecke des Prozessors aus. Setzen Sie die Prozessorhalterung vorsichtig auf den Prozessor. Drücken Sie dann vorsichtig auf die vier Seiten der Prozessorhalterung, um den Prozessor daran zu befestigen.
  • Seite 295 Schritt 4. Richten Sie die dreieckige Markierung an der Prozessorhalterung mit der dreieckigen Öffnung an der Unterseite der Kühlplatte des Wasserkreislaufs aus. Befestigen Sie dann den Prozessor an der Unterseite der Kühlplatte des Wasserkreislaufs, indem Sie die Klammern und Stifte der Prozessorhalterungen in die Öffnungen an den vier Ecken der Kühlplatte einrasten.
  • Seite 296 Abbildung 263. Wasserkreislauf – Gap-Pads Schritt 6. Drehen Sie die acht Kippschutzbügel nach innen in die entsperrte Position. Abbildung 264. Prozessor – entsperrte Position Schritt 7. Lösen Sie die beiden Rändelschrauben an jedem Ende der Wasserkreislaufhalterung vollständig. ThinkSystem SD650 V2/SD650-N V2 Neptune DWC Einbaurahmen und DW612 Neptune DWC GehäuseWartungshandbuch...
  • Seite 297 Abbildung 265. Lösen der Rändelschrauben Schritt 8. Installieren Sie die eine Seite des Wasserkreislaufs. ❶ Halten Sie den Wasserkreislauf vorsichtig und drehen Sie ihn um. ❷ Setzen Sie den Wasserkreislauf vorsichtig auf die zwei Führungsstifte an der Rückseite des Knotens. Führen Sie dann die Spitze des Schnellanschlusses durch die Öffnung an der Rückseite des Einbaurahmens.
  • Seite 298 Abbildung 266. Installieren der Wasserkreislaufhalterung Schritt 9. Lösen Sie die beiden Rändelschrauben an jedem Ende der Wasserkreislaufhalterung vollständig. ThinkSystem SD650 V2/SD650-N V2 Neptune DWC Einbaurahmen und DW612 Neptune DWC GehäuseWartungshandbuch...
  • Seite 299 Abbildung 267. Lösen der Rändelschrauben Schritt 10. Installieren Sie die andere Seite des Wasserkreislaufs. ❶ Heben Sie die Oberseite des Wasserkreislaufs vorsichtig an und klappen Sie sie zur anderen Hälfte des Einbaurahmens. ❷ Führen Sie den Schnellanschluss vorsichtig wie gezeigt in die Öffnung des Einbaurahmens ein.
  • Seite 300 Abbildung 268. Drehung des Wasserkreislaufs Schritt 11. Stellen Sie sicher, dass die Prozessoren ordnungsgemäß befestigt sind. 1. ❶ Drehen Sie die Kippschutzbügel (16 x Kippschutzbügel für zwei Knoten) nach außen in die gesperrte Position. 2. ❷ Ziehen Sie alle unverlierbaren T30-Torx-Schrauben (16 x unverlierbare T30-Torx-Schrauben für zwei Knoten) auf den Kühlplatten vollständig in der Installationsreihenfolge fest, die auf dem Etikett der Kühlplatte angegeben ist.
  • Seite 301 Abbildung 269. Installation der Prozessoren Schritt 12. Lösen Sie die Schrauben der Wasserkreislaufhalterung (24 x PH2-Kreuzschlitzschrauben für zwei Knoten). Kapitel 3 Prozeduren beim Hardwareaustausch...

  • Seite 302: Wasserkreislauf (Sd650 V2 Einbaurahmen)

    Abbildung 270. Lösen der Schrauben der Wasserkreislaufhalterung Schritt 13. Heben Sie vorsichtig jede Wasserkreislaufhalterung einzeln nach oben und weg vom Wasserkreislauf. ThinkSystem SD650 V2/SD650-N V2 Neptune DWC Einbaurahmen und DW612 Neptune DWC GehäuseWartungshandbuch...
  • Seite 303 Abbildung 271. Wasserkreislaufhalterung entfernen Schritt 14. Install the water loop screws (13x Torx T10 screws per node) with a torque screwdriver sets to the proper torque. Anmerkungen: • Das Drehmoment zum vollständigen Anziehen/Lösen der Schrauben beträgt 0,5-0,6 Newtonmeter bzw. 4,5-5,5 Poundforce Inch. •...
  • Seite 304 Abbildung 272. Installieren der Schrauben des Wasserkreislaufs Schritt 15. Bringen Sie die folgenden Schrauben an. • Acht T10-Torx-Schrauben, um den Schnellanschluss zu befestigen. • Vier PH1-Kreuzschlitzschrauben an der Rückseite des Knotens. ThinkSystem SD650 V2/SD650-N V2 Neptune DWC Einbaurahmen und DW612 Neptune DWC GehäuseWartungshandbuch...

  • Seite 305: Nach Dieser Aufgabe

    Abbildung 273. Schraubeneinbau Schritt 16. Schieben Sie zwei VR-Klemmplatten in die Knoten und installieren Sie die T10-Torx-Schrauben (4 x T10-Torx-Schraube für zwei Knoten). Abbildung 274. Installation der VR-Klemmplatte Nach dieser Aufgabe 1. Setzen Sie die DIMMs für beide Knoten wieder ein (siehe „Speichermodul installieren“...

  • Seite 306: Komponenten Im Gpu-Knoten Austauschen

    4. Setzen Sie ggf. die Laufwerkhalterungen wieder ein (siehe „Laufwerkhalterung installieren“ auf Seite 181). 5. Setzen Sie ggf. die PCIe-Adapterkartenbaugruppen wieder ein (siehe „PCIe-Adapter installieren“ auf Seite 201). 6. Installieren Sie die vorderen und hinteren Querstreben wieder (14 x PH1-Kreuzschlitzschrauben). Abbildung 275.

  • Seite 307: Laufwerk (Im Gpu-Knoten) Austauschen

    Laufwerk (im GPU-Knoten) austauschen Mithilfe der Informationen in diesem Abschnitt können Sie ein Laufwerk im GPU-Knoten entfernen und installieren. Laufwerk aus dem GPU-Knoten entfernen Mithilfe der Informationen in diesem Abschnitt können Sie das Laufwerk aus dem GPU-Knoten entfernen. Zu dieser Aufgabe Achtung: •...

  • Seite 308: Laufwerk Im Gpu-Knoten Installieren

    Abbildung 276. Laufwerk entfernen Schritt 3. Entfernen Sie die zwei Schrauben, um die Laufwerkhalterung entfernen zu können. Abbildung 277. Entfernen der Laufwerkhalterung Nach dieser Aufgabe If you are instructed to return the component or optional device, follow all packaging instructions, and use any packaging materials for shipping that are supplied to you.
  • Seite 309 Zu dieser Aufgabe Achtung: • Read the following sections to ensure that you work safely. – „Installationsrichtlinien“ auf Seite 55 – „Sicherheitsprüfungscheckliste“ auf Seite 56 Anmerkung: Stellen Sie sicher, dass Sie den „SD650 V2 oder SD650-N V2 Neptune DWC Wasserkreislauf- Service-Satz“...
  • Seite 310 Abbildung 279. Installieren der Laufwerkhalterung Schritt 3. Schließen Sie das Kabel an. Abbildung 280. Kabelführung Nach dieser Aufgabe 1. Bringen Sie die Abdeckung des Einbaurahmens wieder an (siehe „Abdeckung des Einbaurahmens installieren“ auf Seite 159). 2. Installieren Sie den Einbaurahmen wieder (siehe „DWC Einbaurahmen im Gehäuse installieren“...

  • Seite 311: Gpu Austauschen

    4. Check the power LED on each node to make sure it changes from fast blink to slow blink to indicate all nodes are ready to be powered on. GPU austauschen Mithilfe der Informationen in diesem Abschnitt können Sie eine GPU entfernen und installieren. GPU entfernen Mithilfe dieser Informationen können Sie eine GPU entfernen.
  • Seite 312 Tabelle 38. Liste der Drehmomentschraubendrehertypen Drehmomentschraubendrehertyp Schraubentyp T10-Torx-Schraubendreher T10-Torx-Schrauben PH1-Kreuzschlitzschraube PH1-Kreuzschlitzschraubendreher oder 3/16"- Sechskantschraubendreher PH2-Kreuzschlitzschraubendreher PH2-Kreuzschlitzschraube In der folgenden Abbildung ist die GPU-Nummerierung dargestellt. Abbildung 281. GPU-Nummerierung Watch the procedure. A video of the installation and removal process is available: •...
  • Seite 313 Abbildung 282. Entfernen der Querstrebe Informationen zum Trennen von Kabeln entsprechend Ihrer Konfiguration finden Sie unter „Entfernungsreihenfolge für Kabel“ auf Seite Ziehen Sie das GPU-Netzkabel ab. Abbildung 283. Entfernen des GPU-Netzkabels Entfernen Sie abhängig von der Konfiguration die Klemmplatte oder das Laufwerk. •...
  • Seite 314 Abbildung 284. Entfernen der Klemmplatte • Entfernen des Laufwerks: siehe „Laufwerk im GPU-Knoten installieren“ auf Seite 300. Entfernen Sie die sieben T10-Torx-Schrauben des Wasserkreislaufs mit einem Drehmomentschraubendreher und dem richtigen Drehmoment. Anmerkung: Das Drehmoment zum vollständigen Anziehen/Lösen der Schrauben beträgt 0,5-0,6 Newtonmeter bzw.
  • Seite 315 Abbildung 285. Entfernen der Schrauben des Wasserkreislaufs Entfernen Sie die Schrauben der GPU-Kühlplatte (16 x PH1-Kreuzschlitzschrauben) mit einem Drehmomentschraubendreher und dem richtigen Drehmoment. Anmerkung: Das Drehmoment zum vollständigen Anziehen/Lösen der Schrauben beträgt 0,34-0,46 Newtonmeter bzw. 3-4 Poundforce Inch. Kapitel 3 Prozeduren beim Hardwareaustausch...
  • Seite 316 Abbildung 286. Entfernen der Schrauben der GPU-Kühlplatte Entfernen Sie die vier T10-Torx-Schrauben (pro Knoten), um den Schnellanschluss zu lösen. ThinkSystem SD650 V2/SD650-N V2 Neptune DWC Einbaurahmen und DW612 Neptune DWC GehäuseWartungshandbuch...
  • Seite 317 Abbildung 287. Schraubenausbau Richten Sie die Wasserkreislaufhalterung an den Schlitzen aus. Senken Sie dann die Wasserkreislaufhalterung vorsichtig ab und stellen Sie sicher, dass sie richtig auf dem Wasserkreislauf eingesetzt ist. Kapitel 3 Prozeduren beim Hardwareaustausch...
  • Seite 318 Abbildung 288. Installieren der Wasserkreislaufhalterung Ziehen Sie alle Schrauben der Wasserkreislaufhalterung an (15 x PH2-Kreuzschlitzschrauben). ThinkSystem SD650 V2/SD650-N V2 Neptune DWC Einbaurahmen und DW612 Neptune DWC GehäuseWartungshandbuch...
  • Seite 319 Abbildung 289. Installation der Schrauben der Wasserkreislaufhalterung Falten Sie den Wasserkreislauf. 1. ❶ Lösen Sie den Schnellanschluss vorsichtig und schieben Sie ihn durch die Öffnung auf der Rückseite des Einbaurahmens hinaus. Heben Sie den Wasserkreislauf dann vorsichtig von der GPU-Platine ab. 2.
  • Seite 320 Abbildung 290. Wasserkreislauf falten Schritt 2. Suchen Sie die GPU, die versetzt werden soll. Entfernen Sie dann die vier PH2- Kreuzschlitzschrauben mit einem Drehmomentschraubendreher und dem richtigen Drehmoment und entfernen Sie die GPU dann vorsichtig von der GPU-Platine. Anmerkung: Das Drehmoment zum vollständigen Anziehen/Lösen der Schrauben beträgt 0,45-0,56 Newtonmeter bzw.

  • Seite 321: Gpu Installieren

    Schritt 3. Installieren Sie Schutzabdeckungen auf der GPU. Abbildung 292. Installation der Schutzabdeckungen If you are instructed to return the component or optional device, follow all packaging instructions, and use any packaging materials for shipping that are supplied to you. GPU installieren Mithilfe der Informationen in diesem Abschnitt können Sie eine GPU-Platine installieren.
  • Seite 322 Achtung: • Read the following sections to ensure that you work safely. – „Installationsrichtlinien“ auf Seite 55 – „Sicherheitsprüfungscheckliste“ auf Seite 56 • Turn off the corresponding DWC Einbaurahmen that you are going to perform the task on. Anmerkung: Wenn gemeinsam genutzte E/A-Adapter installiert sind, müssen Sie zuerst den zusätzlichen Knoten (Knoten 1/3/5/7/9/11) und anschließend den primären Knoten (Knoten 2/4/6/8/10/12) ausschalten.
  • Seite 323 Tabelle 39. Liste der Drehmomentschraubendrehertypen (Forts.) PH1-Kreuzschlitzschraube PH1-Kreuzschlitzschraubendreher oder 3/16"- Sechskantschraubendreher PH2-Kreuzschlitzschraubendreher PH2-Kreuzschlitzschraube In der folgenden Abbildung ist die GPU-Nummerierung dargestellt. Abbildung 294. GPU-Nummerierung Watch the procedure. A video of the installation and removal process is available: • Youtube: https://www.youtube.com/channel/UCjqE4XzuvdHpVM9lXt41M8g/featured Vorgehensweise Schritt 1.
  • Seite 324 Abbildung 295. Installation der GPU Schritt 2. Tragen Sie neue Wärmeleitpaste auf die GPUs auf. Wenn noch alte Wärmeleitpaste auf den vier GPUs und den Kühlplatten vorhanden ist, reinigen Sie die Oberseite der vier GPUs und der Kühlplatten vorsichtig mit einem alkoholhaltigen Reinigungstuch.
  • Seite 325 Abbildung 297. Putty-Pad Schritt 4. Überprüfen Sie die Gap-Pads am Wasserkreislauf und ersetzen Sie sie durch neue, falls sie beschädigt sind oder fehlen. Abbildung 298. Gap-Pads auf dem Wasserkreislauf Schritt 5. Setzen Sie den Wasserkreislauf wieder ein. ❶ Klappen Sie die Oberseite des Wasserkreislaufs vorsichtig um. ❷...
  • Seite 326 ❸ Setzen Sie den Wasserkreislauf vorsichtig auf die zwei Führungsstifte an der Rückseite des Knotens. Senken Sie dann den Wasserkreislauf vorsichtig ab und stellen Sie sicher, dass er fest auf der GPU-Platine sitzt. Abbildung 299. Installieren des Wasserkreislaufs Schritt 6. Lösen Sie alle Schrauben der Wasserkreislaufhalterung (15 x PH2-Kreuzschlitzschrauben). ThinkSystem SD650 V2/SD650-N V2 Neptune DWC Einbaurahmen und DW612 Neptune DWC GehäuseWartungshandbuch...
  • Seite 327 Abbildung 300. Lösen der Schrauben der Wasserkreislaufhalterung Schritt 7. Heben Sie die Wasserkreislaufhalterung vorsichtig an und weg vom Wasserkreislauf. Kapitel 3 Prozeduren beim Hardwareaustausch...
  • Seite 328 Abbildung 301. Wasserkreislaufhalterung entfernen Schritt 8. Installieren Sie die Schrauben des Wasserkreislaufs (7 x T10-Torx-Schrauben) wieder mit einem Drehmomentschraubendreher und dem richtigen Drehmoment. Anmerkung: Das Drehmoment zum vollständigen Anziehen/Lösen der Schrauben beträgt 0,5-0,6 Newtonmeter bzw. 4,5-5,5 Poundforce Inch. ThinkSystem SD650 V2/SD650-N V2 Neptune DWC Einbaurahmen und DW612 Neptune DWC GehäuseWartungshandbuch...
  • Seite 329 Abbildung 302. Installieren der Schrauben des Wasserkreislaufs Schritt 9. Installieren Sie die Schrauben der GPU-Kühlplatte (16 x PH1-Kreuzschlitzschrauben) wieder mit einem Drehmomentschraubendreher und dem richtigen Drehmoment. Anmerkung: Das Drehmoment zum vollständigen Anziehen/Lösen der Schrauben beträgt 0,34-0,46 Newtonmeter bzw. 3-4 Poundforce Inch. Kapitel 3 Prozeduren beim Hardwareaustausch...
  • Seite 330 Abbildung 303. Installation der Schrauben der GPU-Kühlplatte Schritt 10. Installieren Sie die vier T10-Torx-Schrauben (pro Knoten) wieder, um den Schnellanschluss zu befestigen. ThinkSystem SD650 V2/SD650-N V2 Neptune DWC Einbaurahmen und DW612 Neptune DWC GehäuseWartungshandbuch...
  • Seite 331 Abbildung 304. Schraubeneinbau Schritt 11. Installieren Sie abhängig von der Konfiguration wieder die Klemmplatte oder das Laufwerk. • Installation der Klemmplatte: Installieren Sie die zwei Schrauben an der Klemmplatte. Abbildung 305. Installation der Klemmplatte • Installieren des Laufwerks: siehe „Laufwerk im GPU-Knoten installieren“ auf Seite 300.

  • Seite 332: Nach Dieser Aufgabe

    Abbildung 306. Entfernen der Anschlussabdeckung Schritt 13. Schließen Sie das GPU-Netzkabel an. Abbildung 307. Installieren des GPU-Netzkabels Schritt 14. Informationen zum richtigen Verbinden und zur Kabelführung der erforderlichen Kabel finden Sie unter „Installationsreihenfolge für Kabel“ auf Seite Nach dieser Aufgabe ThinkSystem SD650 V2/SD650-N V2 Neptune DWC Einbaurahmen und DW612 Neptune DWC GehäuseWartungshandbuch...

  • Seite 333: Gpu-Platine Austauschen

    1. Installieren Sie die vorderen und hinteren Querstreben wieder (14 x PH1-Kreuzschlitzschrauben). Abbildung 308. Querstreben installieren 2. Bringen Sie die Abdeckung des Einbaurahmens wieder an (siehe „Abdeckung des Einbaurahmens installieren“ auf Seite 159). 3. Installieren Sie den Einbaurahmen wieder (siehe „DWC Einbaurahmen im Gehäuse installieren“...
  • Seite 334 Gefahr An Netz-, Telefon- oder Datenleitungen können gefährliche Spannungen anliegen. Um einen Stromschlag zu vermeiden: • Alle Netzkabel an eine vorschriftsmäßig angeschlossene Netzsteckdose/Stromquelle mit ordnungsgemäß geerdetem Schutzkontakt anschließen. • Alle angeschlossenen Geräte ebenfalls an Netzsteckdosen/Stromquellen mit ordnungsgemäß geerdetem Schutzkontakt anschließen. •...
  • Seite 335 Abbildung 309. GPU-Nummerierung Watch the procedure. A video of the installation and removal process is available: • Youtube: https://www.youtube.com/channel/UCjqE4XzuvdHpVM9lXt41M8g/featured Vorgehensweise Schritt 1. Make preparations for this task. Entfernen Sie den Einbaurahmen (siehe „DWC Einbaurahmen aus dem Gehäuse entfernen“ auf Seite 154).
  • Seite 336 Abbildung 310. Entfernen der Querstrebe Informationen zum Trennen von Kabeln entsprechend Ihrer Konfiguration finden Sie unter „Entfernungsreihenfolge für Kabel“ auf Seite Ziehen Sie das GPU-Netzkabel ab. Abbildung 311. Entfernen des GPU-Netzkabels Entfernen Sie abhängig von der Konfiguration die Klemmplatte oder das Laufwerk. •...
  • Seite 337 Abbildung 312. Entfernen der Klemmplatte • Entfernen des Laufwerks: siehe „Laufwerk im GPU-Knoten installieren“ auf Seite 300. Entfernen Sie die sieben T10-Torx-Schrauben des Wasserkreislaufs mit einem Drehmomentschraubendreher und dem richtigen Drehmoment. Anmerkung: Das Drehmoment zum vollständigen Anziehen/Lösen der Schrauben beträgt 0,5-0,6 Newtonmeter bzw.
  • Seite 338 Abbildung 313. Entfernen der Schrauben des Wasserkreislaufs Entfernen Sie die Schrauben der GPU-Kühlplatte (16 x PH1-Kreuzschlitzschrauben) mit einem Drehmomentschraubendreher und dem richtigen Drehmoment. Anmerkung: Das Drehmoment zum vollständigen Anziehen/Lösen der Schrauben beträgt 0,34-0,46 Newtonmeter bzw. 3-4 Poundforce Inch. ThinkSystem SD650 V2/SD650-N V2 Neptune DWC Einbaurahmen und DW612 Neptune DWC GehäuseWartungshandbuch...
  • Seite 339 Abbildung 314. Entfernen der Schrauben der GPU-Kühlplatte Entfernen Sie die vier T10-Torx-Schrauben (pro Knoten), um den Schnellanschluss zu lösen. Kapitel 3 Prozeduren beim Hardwareaustausch...
  • Seite 340 Abbildung 315. Schraubenausbau Richten Sie die Wasserkreislaufhalterung an den Schlitzen aus. Senken Sie dann die Wasserkreislaufhalterung vorsichtig ab und stellen Sie sicher, dass sie richtig auf dem Wasserkreislauf eingesetzt ist. ThinkSystem SD650 V2/SD650-N V2 Neptune DWC Einbaurahmen und DW612 Neptune DWC GehäuseWartungshandbuch...
  • Seite 341 Abbildung 316. Installieren der Wasserkreislaufhalterung Ziehen Sie alle Schrauben der Wasserkreislaufhalterung an (15 x PH2-Kreuzschlitzschrauben). Kapitel 3 Prozeduren beim Hardwareaustausch...
  • Seite 342 Abbildung 317. Installation der Schrauben der Wasserkreislaufhalterung Falten Sie den Wasserkreislauf. 1. ❶ Lösen Sie den Schnellanschluss vorsichtig und schieben Sie ihn durch die Öffnung auf der Rückseite des Einbaurahmens hinaus. Heben Sie den Wasserkreislauf dann vorsichtig von der GPU-Platine ab. 2.
  • Seite 343 Abbildung 318. Wasserkreislauf falten m. Entfernen Sie die Retimer-Platine (siehe „Retimer-Platine entfernen“ auf Seite 370). Schritt 2. Entfernen Sie die zwei T10-Torx-Schrauben mit einem Drehmomentschraubendreher und dem richtigen Drehmoment. Anmerkung: Das Drehmoment zum vollständigen Anziehen/Lösen der Schrauben beträgt 0,5-0,6 Newtonmeter bzw. 4,5-5,5 Poundforce Inch. Kapitel 3 Prozeduren beim Hardwareaustausch...
  • Seite 344 Abbildung 319. Schraubenausbau Schritt 3. Entfernen Sie die fünf PH1-Kreuzschlitzschrauben mit einem Drehmomentschraubendreher und dem richtigen Drehmoment und nehmen Sie die GPU-Platine aus dem Knoten. Anmerkung: Das Drehmoment zum vollständigen Anziehen/Lösen der Schrauben beträgt 0,5-0,6 Newtonmeter bzw. 4,5-5,5 Poundforce Inch. ThinkSystem SD650 V2/SD650-N V2 Neptune DWC Einbaurahmen und DW612 Neptune DWC GehäuseWartungshandbuch...

  • Seite 345: Gpu-Platine Installieren

    Abbildung 320. Schraubenausbau If you are instructed to return the component or optional device, follow all packaging instructions, and use any packaging materials for shipping that are supplied to you. GPU-Platine installieren Mithilfe der Informationen in diesem Abschnitt können Sie die GPU-Platine installieren. Zu dieser Aufgabe S001 Kapitel 3...
  • Seite 346 Gefahr An Netz-, Telefon- oder Datenleitungen können gefährliche Spannungen anliegen. Um einen Stromschlag zu vermeiden: • Alle Netzkabel an eine vorschriftsmäßig angeschlossene Netzsteckdose/Stromquelle mit ordnungsgemäß geerdetem Schutzkontakt anschließen. • Alle angeschlossenen Geräte ebenfalls an Netzsteckdosen/Stromquellen mit ordnungsgemäß geerdetem Schutzkontakt anschließen. •...
  • Seite 347 Abbildung 321. Entfernen der GPU-Platine aus der Verpackung • Nachdem Sie die GPU-Platine aus der Schutzhülle entfernt haben, heben Sie sie mit beiden Händen an den zwei Griffen an. Abbildung 322. Entfernen der GPU-Platine aus der Verpackung Kapitel 3 Prozeduren beim Hardwareaustausch...

  • Seite 348: Vorgehensweise

    Anmerkung: Stellen Sie sicher, dass Sie den „SD650 V2 oder SD650-N V2 Neptune DWC Wasserkreislauf- Service-Satz“ für die Installation der Komponenten bereitliegen haben. Legen Sie die folgenden Schraubendreher bereit, damit Sie die entsprechenden Schrauben ordnungsgemäß installieren und entfernen können. Tabelle 41. Liste der Drehmomentschraubendrehertypen Liste der Drehmomentschraubendrehertypen Schraubentyp T10-Torx-Schraubendreher...
  • Seite 349 Abbildung 324. Installation der GPU-Platine Schritt 2. Installieren Sie die zwei T10-Torx-Schrauben mit einem Drehmomentschraubendreher und dem richtigen Drehmoment. Anmerkung: Das Drehmoment zum vollständigen Anziehen/Lösen der Schrauben beträgt 0,5-0,6 Newtonmeter bzw. 4,5-5,5 Poundforce Inch. Kapitel 3 Prozeduren beim Hardwareaustausch...
  • Seite 350 Abbildung 325. Schraubeneinbau Schritt 3. Installieren Sie die Retimer-Platine wieder (siehe „Retimer-Platine installieren“ auf Seite 379). Schritt 4. Tragen Sie neue Wärmeleitpaste auf die GPUs auf. Wenn noch alte Wärmeleitpaste auf den vier GPUs und den Kühlplatten vorhanden ist, reinigen Sie die Oberseite der vier GPUs und der Kühlplatten vorsichtig mit einem alkoholhaltigen Reinigungstuch.
  • Seite 351 Abbildung 326. Auftragen der Wärmeleitpaste Schritt 5. Ersetzen Sie das vorhandene Putty-Pad durch das neue. Abbildung 327. Putty-Pad Schritt 6. Überprüfen Sie die Gap-Pads am Wasserkreislauf und ersetzen Sie sie durch neue, falls sie beschädigt sind oder fehlen. Kapitel 3 Prozeduren beim Hardwareaustausch...
  • Seite 352 Abbildung 328. Gap-Pads auf dem Wasserkreislauf Schritt 7. Setzen Sie den Wasserkreislauf wieder ein. ❶ Klappen Sie die Oberseite des Wasserkreislaufs vorsichtig um. ❷ Führen Sie den Schnellanschluss vorsichtig wie gezeigt in die Öffnung des Einbaurahmens ein. ❸ Richten Sie den Wasserkreislauf vorsichtig an den acht Führungsstiften der vier GPU- Kühlplatten aus.
  • Seite 353 Abbildung 330. Lösen der Schrauben der Wasserkreislaufhalterung Schritt 9. Heben Sie die Wasserkreislaufhalterung vorsichtig an und weg vom Wasserkreislauf. Kapitel 3 Prozeduren beim Hardwareaustausch...
  • Seite 354 Abbildung 331. Wasserkreislaufhalterung entfernen Schritt 10. Installieren Sie die Schrauben des Wasserkreislaufs (7 x T10-Torx-Schrauben) wieder mit einem Drehmomentschraubendreher und dem richtigen Drehmoment. Anmerkung: Das Drehmoment zum vollständigen Anziehen/Lösen der Schrauben beträgt 0,5-0,6 Newtonmeter bzw. 4,5-5,5 Poundforce Inch. ThinkSystem SD650 V2/SD650-N V2 Neptune DWC Einbaurahmen und DW612 Neptune DWC GehäuseWartungshandbuch...
  • Seite 355 Abbildung 332. Installieren der Schrauben des Wasserkreislaufs Schritt 11. Installieren Sie die Schrauben der GPU-Kühlplatte (16 x PH1-Kreuzschlitzschrauben) wieder mit einem Drehmomentschraubendreher und dem richtigen Drehmoment. Anmerkung: Das Drehmoment zum vollständigen Anziehen/Lösen der Schrauben beträgt 0,34-0,46 Newtonmeter bzw. 3-4 Poundforce Inch. Kapitel 3 Prozeduren beim Hardwareaustausch...
  • Seite 356 Abbildung 333. Installation der Schrauben der GPU-Kühlplatte Schritt 12. Installieren Sie die vier T10-Torx-Schrauben (pro Knoten) wieder, um den Schnellanschluss zu befestigen. ThinkSystem SD650 V2/SD650-N V2 Neptune DWC Einbaurahmen und DW612 Neptune DWC GehäuseWartungshandbuch...
  • Seite 357 Abbildung 334. Schraubeneinbau Schritt 13. Installieren Sie abhängig von der Konfiguration wieder die Klemmplatte oder das Laufwerk. • Installation der Klemmplatte: Installieren Sie die zwei Schrauben an der Klemmplatte. Abbildung 335. Installation der Klemmplatte • Installieren des Laufwerks: siehe „Laufwerk im GPU-Knoten installieren“ auf Seite 300.

  • Seite 358: Nach Dieser Aufgabe

    Abbildung 336. Entfernen der Anschlussabdeckung Schritt 15. Schließen Sie das GPU-Netzkabel an. Abbildung 337. Installieren des GPU-Netzkabels Schritt 16. Informationen zum richtigen Verbinden und zur Kabelführung der erforderlichen Kabel finden Sie unter „Installationsreihenfolge für Kabel“ auf Seite Nach dieser Aufgabe ThinkSystem SD650 V2/SD650-N V2 Neptune DWC Einbaurahmen und DW612 Neptune DWC GehäuseWartungshandbuch...

  • Seite 359: Gpu-Stromversorgungsplatine Austauschen

    6. Aktualisieren Sie die UUID (Universally Unique Identifier) und die DMI/SMBIOS-Daten mit den neuen elementaren Produktdaten. Verwenden Sie Lenovo XClarity Provisioning Manager, um die UUID und die DMI/SMBIOS-Daten zu aktualisieren. Siehe „Universal Unique Identifier (UUID) aktualisieren“ auf Seite „Systemkennnummer aktualisieren“...

  • Seite 360: Zu Dieser Aufgabe

    Zu dieser Aufgabe Achtung: • Read the following sections to ensure that you work safely. – „Installationsrichtlinien“ auf Seite 55 – „Sicherheitsprüfungscheckliste“ auf Seite 56 • Turn off the corresponding DWC Einbaurahmen that you are going to perform the task on. Anmerkung: Wenn gemeinsam genutzte E/A-Adapter installiert sind, müssen Sie zuerst den zusätzlichen Knoten (Knoten 1/3/5/7/9/11) und anschließend den primären Knoten (Knoten 2/4/6/8/10/12) ausschalten.
  • Seite 361 Informationen zum Trennen von Kabeln entsprechend Ihrer Konfiguration finden Sie unter „Entfernungsreihenfolge für Kabel“ auf Seite Ziehen Sie das GPU-Netzkabel ab. Abbildung 340. Entfernen des GPU-Netzkabels Entfernen Sie abhängig von der Konfiguration die Klemmplatte oder das Laufwerk. • Entfernen der Klemmplatte: Entfernen Sie die zwei Schrauben an der Klemmplatte, um die Klemmplatte entfernen zu können.
  • Seite 362 Abbildung 342. Entfernen der Schrauben des Wasserkreislaufs Entfernen Sie die Schrauben der GPU-Kühlplatte (16 x PH1-Kreuzschlitzschrauben) mit einem Drehmomentschraubendreher und dem richtigen Drehmoment. Anmerkung: Das Drehmoment zum vollständigen Anziehen/Lösen der Schrauben beträgt 0,34-0,46 Newtonmeter bzw. 3-4 Poundforce Inch. ThinkSystem SD650 V2/SD650-N V2 Neptune DWC Einbaurahmen und DW612 Neptune DWC GehäuseWartungshandbuch...
  • Seite 363 Abbildung 343. Entfernen der Schrauben der GPU-Kühlplatte Entfernen Sie die vier T10-Torx-Schrauben (pro Knoten), um den Schnellanschluss zu lösen. Kapitel 3 Prozeduren beim Hardwareaustausch...
  • Seite 364 Abbildung 344. Schraubenausbau Richten Sie die Wasserkreislaufhalterung an den Schlitzen aus. Senken Sie dann die Wasserkreislaufhalterung vorsichtig ab und stellen Sie sicher, dass sie richtig auf dem Wasserkreislauf eingesetzt ist. ThinkSystem SD650 V2/SD650-N V2 Neptune DWC Einbaurahmen und DW612 Neptune DWC GehäuseWartungshandbuch...
  • Seite 365 Abbildung 345. Installieren der Wasserkreislaufhalterung Ziehen Sie alle Schrauben der Wasserkreislaufhalterung an (15 x PH2-Kreuzschlitzschrauben). Kapitel 3 Prozeduren beim Hardwareaustausch...
  • Seite 366 Abbildung 346. Installation der Schrauben der Wasserkreislaufhalterung Falten Sie den Wasserkreislauf. 1. ❶ Lösen Sie den Schnellanschluss vorsichtig und schieben Sie ihn durch die Öffnung auf der Rückseite des Einbaurahmens hinaus. Heben Sie den Wasserkreislauf dann vorsichtig von der GPU-Platine ab. 2.
  • Seite 367 Abbildung 347. Wasserkreislauf falten Schritt 2. Entfernen Sie die fünf Schrauben. Abbildung 348. Schraubenausbau Schritt 3. Nehmen Sie die GPU-Stromversorgungsplatine aus dem Knoten heraus. Kapitel 3 Prozeduren beim Hardwareaustausch...

  • Seite 368: Gpu-Stromversorgungsplatine Installieren

    Abbildung 349. Entfernen der GPU-Stromversorgungsplatine Nach dieser Aufgabe If you are instructed to return the component or optional device, follow all packaging instructions, and use any packaging materials for shipping that are supplied to you. GPU-Stromversorgungsplatine installieren Mithilfe der Informationen in diesem Abschnitt können Sie die GPU-Stromversorgungsplatine installieren. Achtung: •...
  • Seite 369 Abbildung 350. Installation der GPU-Stromversorgungsplatine Schritt 2. Setzen Sie die fünf Schrauben ein und ziehen Sie sie fest. Abbildung 351. Schraubeneinbau Nach dieser Aufgabe 1. Tragen Sie neue Wärmeleitpaste auf die GPUs auf. a. Wenn noch alte Wärmeleitpaste auf den vier GPUs und den Kühlplatten vorhanden ist, reinigen Sie die Oberseite der vier GPUs und der Kühlplatten vorsichtig mit einem alkoholhaltigen Reinigungstuch.
  • Seite 370 Abbildung 352. Auftragen der Wärmeleitpaste 2. Ersetzen Sie das vorhandene Putty-Pad durch das neue. Abbildung 353. Putty-Pad 3. Überprüfen Sie die Gap-Pads am Wasserkreislauf und ersetzen Sie sie durch neue, falls sie beschädigt sind oder fehlen. ThinkSystem SD650 V2/SD650-N V2 Neptune DWC Einbaurahmen und DW612 Neptune DWC GehäuseWartungshandbuch...
  • Seite 371 Abbildung 354. Gap-Pads auf dem Wasserkreislauf 4. Setzen Sie den Wasserkreislauf wieder ein. a. ❶ Klappen Sie die Oberseite des Wasserkreislaufs vorsichtig um. b. ❷ Führen Sie den Schnellanschluss vorsichtig wie gezeigt in die Öffnung des Einbaurahmens ein. c. ❸ Richten Sie den Wasserkreislauf vorsichtig an den acht Führungsstiften der vier GPU-Kühlplatten aus.
  • Seite 372 Abbildung 356. Lösen der Schrauben der Wasserkreislaufhalterung 6. Heben Sie die Wasserkreislaufhalterung vorsichtig an und weg vom Wasserkreislauf. ThinkSystem SD650 V2/SD650-N V2 Neptune DWC Einbaurahmen und DW612 Neptune DWC GehäuseWartungshandbuch...
  • Seite 373 Abbildung 357. Wasserkreislaufhalterung entfernen 7. Installieren Sie die Schrauben des Wasserkreislaufs (7 x T10-Torx-Schrauben) wieder mit einem Drehmomentschraubendreher und dem richtigen Drehmoment. Anmerkung: Das Drehmoment zum vollständigen Anziehen/Lösen der Schrauben beträgt 0,5-0,6 Newtonmeter bzw. 4,5-5,5 Poundforce Inch. Kapitel 3 Prozeduren beim Hardwareaustausch...
  • Seite 374 Abbildung 358. Installieren der Schrauben des Wasserkreislaufs 8. Installieren Sie die Schrauben der GPU-Kühlplatte (16 x PH1-Kreuzschlitzschrauben) wieder mit einem Drehmomentschraubendreher und dem richtigen Drehmoment. Anmerkung: Das Drehmoment zum vollständigen Anziehen/Lösen der Schrauben beträgt 0,34-0,46 Newtonmeter bzw. 3-4 Poundforce Inch. ThinkSystem SD650 V2/SD650-N V2 Neptune DWC Einbaurahmen und DW612 Neptune DWC GehäuseWartungshandbuch...
  • Seite 375 Abbildung 359. Installation der Schrauben der GPU-Kühlplatte 9. Installieren Sie die vier T10-Torx-Schrauben (pro Knoten) wieder, um den Schnellanschluss zu befestigen. Kapitel 3 Prozeduren beim Hardwareaustausch...
  • Seite 376 Abbildung 360. Schraubeneinbau 10. Installieren Sie abhängig von der Konfiguration wieder die Klemmplatte oder das Laufwerk. • Installation der Klemmplatte: Installieren Sie die zwei Schrauben an der Klemmplatte. Abbildung 361. Installation der Klemmplatte • Installieren des Laufwerks: siehe „Laufwerk im GPU-Knoten installieren“ auf Seite 300.
  • Seite 377 Abbildung 362. Entfernen der Anschlussabdeckung 12. Schließen Sie das GPU-Netzkabel an. Abbildung 363. Installieren des GPU-Netzkabels 13. Informationen zum richtigen Verbinden und zur Kabelführung der erforderlichen Kabel finden Sie unter „Installationsreihenfolge für Kabel“ auf Seite 14. Installieren Sie die vorderen und hinteren Querstreben wieder (14 x PH1-Kreuzschlitzschrauben). Kapitel 3 Prozeduren beim Hardwareaustausch...

  • Seite 378: Retimer-Platine Austauschen

    Abbildung 364. Querstreben installieren 15. Bringen Sie die Abdeckung des Einbaurahmens wieder an (siehe „Abdeckung des Einbaurahmens installieren“ auf Seite 159). 16. Installieren Sie den Einbaurahmen wieder (siehe „DWC Einbaurahmen im Gehäuse installieren“ auf Seite 155). Anmerkung: For safety, use the lift tool to install the tray into the rack. 17.
  • Seite 379 Anmerkung: Wenn gemeinsam genutzte E/A-Adapter installiert sind, müssen Sie zuerst den zusätzlichen Knoten (Knoten 1/3/5/7/9/11) und anschließend den primären Knoten (Knoten 2/4/6/8/10/12) ausschalten. • Disconnect all external cables from the enclosure. Anmerkung: Use extra forces to disconnect QSFP cables if they are connected to the solution. Watch the procedure.
  • Seite 380 Abbildung 366. Entfernen des GPU-Netzkabels Entfernen Sie abhängig von der Konfiguration die Klemmplatte oder das Laufwerk. • Entfernen der Klemmplatte: Entfernen Sie die zwei Schrauben an der Klemmplatte, um die Klemmplatte entfernen zu können. Abbildung 367. Entfernen der Klemmplatte • Entfernen des Laufwerks: siehe „Laufwerk im GPU-Knoten installieren“...
  • Seite 381 Abbildung 368. Entfernen der Schrauben des Wasserkreislaufs Entfernen Sie die Schrauben der GPU-Kühlplatte (16 x PH1-Kreuzschlitzschrauben) mit einem Drehmomentschraubendreher und dem richtigen Drehmoment. Anmerkung: Das Drehmoment zum vollständigen Anziehen/Lösen der Schrauben beträgt 0,34-0,46 Newtonmeter bzw. 3-4 Poundforce Inch. Kapitel 3 Prozeduren beim Hardwareaustausch...
  • Seite 382 Abbildung 369. Entfernen der Schrauben der GPU-Kühlplatte Entfernen Sie die vier T10-Torx-Schrauben (pro Knoten), um den Schnellanschluss zu lösen. ThinkSystem SD650 V2/SD650-N V2 Neptune DWC Einbaurahmen und DW612 Neptune DWC GehäuseWartungshandbuch...
  • Seite 383 Abbildung 370. Schraubenausbau Richten Sie die Wasserkreislaufhalterung an den Schlitzen aus. Senken Sie dann die Wasserkreislaufhalterung vorsichtig ab und stellen Sie sicher, dass sie richtig auf dem Wasserkreislauf eingesetzt ist. Kapitel 3 Prozeduren beim Hardwareaustausch...
  • Seite 384 Abbildung 371. Installieren der Wasserkreislaufhalterung Ziehen Sie alle Schrauben der Wasserkreislaufhalterung an (15 x PH2-Kreuzschlitzschrauben). ThinkSystem SD650 V2/SD650-N V2 Neptune DWC Einbaurahmen und DW612 Neptune DWC GehäuseWartungshandbuch...
  • Seite 385 Abbildung 372. Installation der Schrauben der Wasserkreislaufhalterung Falten Sie den Wasserkreislauf. 1. ❶ Lösen Sie den Schnellanschluss vorsichtig und schieben Sie ihn durch die Öffnung auf der Rückseite des Einbaurahmens hinaus. Heben Sie den Wasserkreislauf dann vorsichtig von der GPU-Platine ab. 2.
  • Seite 386 Abbildung 373. Wasserkreislauf falten Schritt 2. Entfernen Sie die drei T10-Torx-Schrauben mit einem Drehmomentschraubendreher und dem richtigen Drehmoment. Anmerkung: Das Drehmoment zum vollständigen Anziehen/Lösen der Schrauben beträgt 0,5-0,6 Newtonmeter bzw. 4,5-5,5 Poundforce Inch. Abbildung 374. Entfernen der Retimer-Platine Schritt 3. Entfernen Sie die Retimer-Platine. ❶...

  • Seite 387: Nach Dieser Aufgabe

    ❸ Ziehen Sie leicht an der Retimer-Platine, um sie von der GPU-Platine zu trennen, und nehmen Sie sie anschließend aus dem Knoten heraus. Abbildung 375. Entfernen der Retimer-Platine Nach dieser Aufgabe If you are instructed to return the component or optional device, follow all packaging instructions, and use any packaging materials for shipping that are supplied to you.
  • Seite 388 Abbildung 376. Gap-Pad auf der Retimer-Platine Schritt 2. Setzen Sie die Retimer-Platine in den Knoten und schieben Sie sie leicht in die gezeigte Richtung, um sie mit der GPU-Platine zu verbinden. Abbildung 377. Installation der Retimer-Platine Schritt 3. Setzen Sie die Befestigungsclips in die Schlitze und drehen Sie den Entriegelungsgriff nach unten. ThinkSystem SD650 V2/SD650-N V2 Neptune DWC Einbaurahmen und DW612 Neptune DWC GehäuseWartungshandbuch...
  • Seite 389 Abbildung 378. Drehen des Griffs Schritt 4. Bringen Sie die drei Schrauben zum Befestigen der Retimer-Platine an. Abbildung 379. Installation der Retimer-Platine Schritt 5. Tragen Sie neue Wärmeleitpaste auf die GPUs auf. Wenn noch alte Wärmeleitpaste auf den vier GPUs und den Kühlplatten vorhanden ist, reinigen Sie die Oberseite der vier GPUs und der Kühlplatten vorsichtig mit einem alkoholhaltigen Reinigungstuch.
  • Seite 390 Abbildung 380. Auftragen der Wärmeleitpaste Schritt 6. Ersetzen Sie das vorhandene Putty-Pad durch das neue. Abbildung 381. Putty-Pad Schritt 7. Überprüfen Sie die Gap-Pads am Wasserkreislauf und ersetzen Sie sie durch neue, falls sie beschädigt sind oder fehlen. ThinkSystem SD650 V2/SD650-N V2 Neptune DWC Einbaurahmen und DW612 Neptune DWC GehäuseWartungshandbuch...
  • Seite 391 Abbildung 382. Gap-Pads auf dem Wasserkreislauf Schritt 8. Setzen Sie den Wasserkreislauf wieder ein. ❶ Klappen Sie die Oberseite des Wasserkreislaufs vorsichtig um. ❷ Führen Sie den Schnellanschluss vorsichtig wie gezeigt in die Öffnung des Einbaurahmens ein. ❸ Richten Sie den Wasserkreislauf vorsichtig an den acht Führungsstiften der vier GPU- Kühlplatten aus.
  • Seite 392 Abbildung 384. Lösen der Schrauben der Wasserkreislaufhalterung Schritt 10. Heben Sie die Wasserkreislaufhalterung vorsichtig an und weg vom Wasserkreislauf. ThinkSystem SD650 V2/SD650-N V2 Neptune DWC Einbaurahmen und DW612 Neptune DWC GehäuseWartungshandbuch...
  • Seite 393 Abbildung 385. Wasserkreislaufhalterung entfernen Schritt 11. Installieren Sie die Schrauben des Wasserkreislaufs (7 x T10-Torx-Schrauben) wieder mit einem Drehmomentschraubendreher und dem richtigen Drehmoment. Anmerkung: Das Drehmoment zum vollständigen Anziehen/Lösen der Schrauben beträgt 0,5-0,6 Newtonmeter bzw. 4,5-5,5 Poundforce Inch. Kapitel 3 Prozeduren beim Hardwareaustausch...
  • Seite 394 Abbildung 386. Installieren der Schrauben des Wasserkreislaufs Schritt 12. Installieren Sie die Schrauben der GPU-Kühlplatte (16 x PH1-Kreuzschlitzschrauben) wieder mit einem Drehmomentschraubendreher und dem richtigen Drehmoment. Anmerkung: Das Drehmoment zum vollständigen Anziehen/Lösen der Schrauben beträgt 0,34-0,46 Newtonmeter bzw. 3-4 Poundforce Inch. ThinkSystem SD650 V2/SD650-N V2 Neptune DWC Einbaurahmen und DW612 Neptune DWC GehäuseWartungshandbuch...
  • Seite 395 Abbildung 387. Installation der Schrauben der GPU-Kühlplatte Schritt 13. Installieren Sie die vier T10-Torx-Schrauben (pro Knoten) wieder, um den Schnellanschluss zu befestigen. Kapitel 3 Prozeduren beim Hardwareaustausch...
  • Seite 396 Abbildung 388. Schraubeneinbau Schritt 14. Installieren Sie abhängig von der Konfiguration wieder die Klemmplatte oder das Laufwerk. • Installation der Klemmplatte: Installieren Sie die zwei Schrauben an der Klemmplatte. Abbildung 389. Installation der Klemmplatte • Installieren des Laufwerks: siehe „Laufwerk im GPU-Knoten installieren“ auf Seite 300.
  • Seite 397 Abbildung 390. Entfernen der Anschlussabdeckung Schritt 16. Schließen Sie das GPU-Netzkabel an. Abbildung 391. Installieren des GPU-Netzkabels Schritt 17. Informationen zum richtigen Verbinden und zur Kabelführung der erforderlichen Kabel finden Sie unter „Installationsreihenfolge für Kabel“ auf Seite Nach dieser Aufgabe Kapitel 3 Prozeduren beim Hardwareaustausch...

  • Seite 398: Wasserkreislauf (Sd650-N V2 Einbaurahmen) Austauschen

    1. Installieren Sie die vorderen und hinteren Querstreben wieder (14 x PH1-Kreuzschlitzschrauben). Abbildung 392. Querstreben installieren 2. Bringen Sie die Abdeckung des Einbaurahmens wieder an (siehe „Abdeckung des Einbaurahmens installieren“ auf Seite 159). 3. Installieren Sie den Einbaurahmen wieder (siehe „DWC Einbaurahmen im Gehäuse installieren“...
  • Seite 399 Achtung: • Read the following sections to ensure that you work safely. – „Installationsrichtlinien“ auf Seite 55 – „Sicherheitsprüfungscheckliste“ auf Seite 56 • Turn off the corresponding DWC Einbaurahmen that you are going to perform the task on. Anmerkung: Wenn gemeinsam genutzte E/A-Adapter installiert sind, müssen Sie zuerst den zusätzlichen Knoten (Knoten 1/3/5/7/9/11) und anschließend den primären Knoten (Knoten 2/4/6/8/10/12) ausschalten.
  • Seite 400 Abbildung 393. Entfernen der Querstrebe Entfernen Sie alle DIMM-Kämme (siehe „DIMM-Kamm entfernen“ auf Seite 172). Entfernen Sie die DIMMs aus dem rechten Knoten (siehe „Speichermodul entfernen“ auf Seite 165). Entfernen Sie die M.2-Rückwandplatinen aus dem Knoten (siehe „M.2-Rückwandplatine entfernen“ auf Seite 189).
  • Seite 401 Abbildung 394. Entfernen der Querstrebe Informationen zum Trennen von Kabeln entsprechend Ihrer Konfiguration finden Sie unter „Entfernungsreihenfolge für Kabel“ auf Seite Ziehen Sie das GPU-Netzkabel ab. Abbildung 395. Entfernen des GPU-Netzkabels Entfernen Sie abhängig von der Konfiguration die Klemmplatte oder das Laufwerk. •...
  • Seite 402 Abbildung 396. Entfernen der Klemmplatte • Entfernen des Laufwerks: siehe „Laufwerk im GPU-Knoten installieren“ auf Seite 300. Schritt 2. Entfernen Sie die Schrauben des Wasserkreislaufs (19 x T10-Torx-Schrauben für zwei Knoten) mit einem Drehmomentschraubendreher und dem richtigen Drehmoment. Anmerkung: Das Drehmoment zum vollständigen Anziehen/Lösen der Schrauben beträgt 0,5-0,6 Newtonmeter bzw.
  • Seite 403 Abbildung 397. Entfernen der Schrauben des Wasserkreislaufs Schritt 3. Entfernen Sie die Schrauben der GPU-Kühlplatte (16 x PH1-Kreuzschlitzschrauben) mit einem Drehmomentschraubendreher und dem richtigen Drehmoment. Anmerkung: Das Drehmoment zum vollständigen Anziehen/Lösen der Schrauben beträgt 0,34-0,46 Newtonmeter bzw. 3-4 Poundforce Inch. Kapitel 3 Prozeduren beim Hardwareaustausch...
  • Seite 404 Abbildung 398. Entfernen der Schrauben der GPU-Kühlplatte Schritt 4. Entfernen Sie die folgenden Schrauben, um den Schnellanschluss zu lösen. • Acht T10-Torx-Schrauben, um den Schnellanschluss zu lösen. • Zwei PH1-Kreuzschlitzschrauben an der Rückseite des Knotens. ThinkSystem SD650 V2/SD650-N V2 Neptune DWC Einbaurahmen und DW612 Neptune DWC GehäuseWartungshandbuch...
  • Seite 405 Abbildung 399. Schraubenausbau Schritt 5. Lösen Sie die Prozessoren ordnungsgemäß. ❶ Lösen Sie die acht unverlierbaren T30-Torx-Schrauben auf den Kühlplatten vollständig in der Entfernungsreihenfolge, die auf dem Etikett der Kühlplatte angegeben ist. Verwenden Sie einen Drehmomentschraubendreher und das richtige Drehmoment. Anmerkung: Das Drehmoment zum vollständigen Anziehen/Lösen der Schrauben beträgt 1,1-1,15 Newtonmeter bzw.
  • Seite 406 Abbildung 400. Lösen der unverlierbaren T30-Torx-Schrauben Schritt 6. Richten Sie zwei Wasserkreislaufhalterungen mit den Führungsstiften aus. Senken Sie dann die zwei Wasserkreislaufhalterungen vorsichtig ab und stellen Sie sicher, dass sie richtig auf dem Wasserkreislauf eingesetzt sind. ThinkSystem SD650 V2/SD650-N V2 Neptune DWC Einbaurahmen und DW612 Neptune DWC GehäuseWartungshandbuch...
  • Seite 407 Abbildung 401. Installieren der Wasserkreislaufhalterung Schritt 7. Ziehen Sie die Schrauben der Wasserkreislaufhalterung an (27 x PH2-Kreuzschlitzschrauben für zwei Knoten). Kapitel 3 Prozeduren beim Hardwareaustausch...
  • Seite 408 Abbildung 402. Installation der Schrauben der Wasserkreislaufhalterung Schritt 8. Falten Sie den Wasserkreislauf. ThinkSystem SD650 V2/SD650-N V2 Neptune DWC Einbaurahmen und DW612 Neptune DWC GehäuseWartungshandbuch...
  • Seite 409 1. ❶ Lösen Sie den Schnellanschluss vorsichtig und schieben Sie ihn durch die Öffnung auf der Rückseite des Einbaurahmens hinaus. Heben Sie den Wasserkreislauf dann vorsichtig von der Systemplatine ab. 2. ❷ Klappen Sie den Wasserkreislauf vorsichtig so, dass eine Hälfte auf der anderen Hälfte sitzt. Abbildung 403.

  • Seite 410: Nach Dieser Aufgabe

    Lösen Sie den Schnellanschluss von den vier Ausrichtungsstiften und schieben Sie den Schnellanschluss durch die Öffnung auf der Rückseite des Einbaurahmens hinaus. Heben Sie den Wasserkreislauf aus dem Knoten. Abbildung 405. Entfernen des Wasserkreislaufs Nach dieser Aufgabe If you are instructed to return the component or optional device, follow all packaging instructions, and use any packaging materials for shipping that are supplied to you.
  • Seite 411 Anmerkung: Use extra forces to disconnect QSFP cables if they are connected to the solution. • Um die Beschädigung des Wasserkreislaufs zu vermeiden, verwenden Sie beim Entfernen, Installieren oder Falten des Wasserkreislaufs immer die Wasserkreislaufhalterung. Anmerkung: Stellen Sie sicher, dass Sie den „SD650 V2 oder SD650-N V2 Neptune DWC Wasserkreislauf- Service-Satz“...
  • Seite 412 Abbildung 406. Installation einer Prozessorhalterung Schritt 2. Entfernen Sie ggf. die zwei Kunststoffabdeckungen der Wärmeleitpaste. ❶ Schneiden Sie die Bänder mit einer Schere durch. ❷ Entfernen Sie die Kunststoffabdeckungen der Wärmeleitpaste von der Unterseite der Kühlplatten des Wasserkreislaufs. Abbildung 407. Entfernen der Kunststoffabdeckungen der Wärmeleitpaste Schritt 3.
  • Seite 413 Abbildung 408. Installieren eines Prozessors Schritt 4. Überprüfen Sie die Gap-Pads am Wasserkreislauf und ersetzen Sie sie durch neue, falls sie beschädigt sind oder fehlen. Abbildung 409. Wasserkreislauf – Gap-Pads Kapitel 3 Prozeduren beim Hardwareaustausch...
  • Seite 414 Schritt 5. Drehen Sie die acht Kippschutzbügel nach innen in die entsperrte Position. Abbildung 410. Prozessor – entsperrte Position Schritt 6. Lösen Sie die beiden Rändelschrauben an jedem Ende der Wasserkreislaufhalterung vollständig. Abbildung 411. Lösen der Rändelschrauben Schritt 7. Installieren Sie die eine Seite des Wasserkreislaufs. ❶...
  • Seite 415 ❷ Richten Sie den Wasserkreislauf vorsichtig an den acht Führungsstiften der vier GPU- Kühlplatten aus. Führen Sie dann die Spitze des Schnellanschlusses durch die Öffnung an der Rückseite des Einbaurahmens. ❸ Halten Sie den Wasserkreislauf mit beiden Händen und senken Sie ihn vorsichtig ab. ❹...
  • Seite 416 Abbildung 413. Auftragen der Wärmeleitpaste Schritt 10. Ersetzen Sie das vorhandene Putty-Pad durch das neue. Abbildung 414. Putty-Pad Schritt 11. Entfernen Sie alle Kunststoffabdeckungen der Wärmeleitpaste von der Unterseite der Kühlplatten des Wasserkreislaufs. ThinkSystem SD650 V2/SD650-N V2 Neptune DWC Einbaurahmen und DW612 Neptune DWC GehäuseWartungshandbuch...
  • Seite 417 Abbildung 415. Entfernen der Kunststoffabdeckungen der Wärmeleitpaste Schritt 12. Lösen Sie die beiden Rändelschrauben an jedem Ende der Wasserkreislaufhalterung vollständig. Abbildung 416. Lösen der Rändelschrauben Schritt 13. Installieren Sie die andere Seite des Wasserkreislaufs. ❶ Heben Sie die Oberseite des Wasserkreislaufs vorsichtig an und klappen Sie sie zur anderen Hälfte des Einbaurahmens.
  • Seite 418 ❸ Setzen Sie den Wasserkreislauf vorsichtig auf die zwei Führungsstifte an der Rückseite des Knotens. Senken Sie dann den Wasserkreislauf vorsichtig ab und stellen Sie sicher, dass er fest auf der Systemplatine sitzt. Abbildung 417. Drehung des Wasserkreislaufs Schritt 14. Lösen Sie die Schrauben der Wasserkreislaufhalterung (27 x PH2-Kreuzschlitzschrauben für zwei Knoten).

  • Seite 419: Wasserkreislauf (Sd650-N V2 Einbaurahmen)

    Abbildung 418. Lösen der Schrauben der Wasserkreislaufhalterung Schritt 15. Heben Sie vorsichtig jede Wasserkreislaufhalterung einzeln nach oben und weg vom Wasserkreislauf. Kapitel 3 Prozeduren beim Hardwareaustausch...
  • Seite 420 Abbildung 419. Wasserkreislaufhalterung entfernen Schritt 16. Installieren Sie die Schrauben des Wasserkreislaufs (21 x T10-Torx-Schrauben für zwei Knoten) mit einem Drehmomentschraubendreher und dem richtigen Drehmoment. Anmerkungen: • Das Drehmoment zum vollständigen Anziehen/Lösen der Schrauben beträgt 0,5-0,6 Newtonmeter bzw. 4,5-5,5 Poundforce Inch. •...
  • Seite 421 Abbildung 420. Installieren der Schrauben des Wasserkreislaufs Schritt 17. Bringen Sie die folgenden Schrauben an. • Acht T10-Torx-Schrauben, um den Schnellanschluss zu befestigen. • Zwei PH1-Kreuzschlitzschrauben an der Rückseite des Knotens. Kapitel 3 Prozeduren beim Hardwareaustausch...
  • Seite 422 Abbildung 421. Schraubeneinbau Schritt 18. Stellen Sie sicher, dass die Prozessoren ordnungsgemäß befestigt sind. ❶ Drehen Sie die Kippschutzbügel (8 x Kippschutzbügel pro Knoten) nach außen in die gesperrte Position. ❷ Ziehen Sie alle unverlierbaren T30-Torx-Schrauben (8 x unverlierbare T30-Torx-Schrauben pro Knoten) auf den Kühlplatten vollständig in der Installationsreihenfolge fest, die auf dem Etikett der Kühlplatte angegeben ist.
  • Seite 423 Abbildung 422. Installation der VR-Klemmplatte Schritt 19. Installieren Sie die Schrauben der GPU-Kühlplatte (16 x PH1-Kreuzschlitzschrauben) mit einem Drehmomentschraubendreher und dem richtigen Drehmoment. Anmerkung: Das Drehmoment zum vollständigen Anziehen/Lösen der Schrauben beträgt 0,34-0,46 Newtonmeter bzw. 3-4 Poundforce Inch. Kapitel 3 Prozeduren beim Hardwareaustausch...
  • Seite 424 Abbildung 423. Installation der Schrauben der GPU-Kühlplatte Schritt 20. Schieben Sie die VR-Klemmplatten in den Knoten und installieren Sie T10-Torx-Schrauben. ThinkSystem SD650 V2/SD650-N V2 Neptune DWC Einbaurahmen und DW612 Neptune DWC GehäuseWartungshandbuch...
  • Seite 425 Abbildung 424. Installation der VR-Klemmplatte Nach dieser Aufgabe 1. Setzen Sie die DIMMs wieder in beiden Knoten ein (siehe „Speichermodul installieren“ auf Seite 168). 2. Installieren Sie die DIMM-Kämme wieder. Informationen dazu finden Sie im Abschnitt „DIMM-Kamm installieren“ auf Seite 173.
  • Seite 426 Abbildung 425. Installieren des GPU-Netzkabels 7. Informationen zum richtigen Verbinden und zur Kabelführung der erforderlichen Kabel finden Sie unter „Installationsreihenfolge für Kabel“ auf Seite 8. Installieren Sie die vorderen und hinteren Querstreben wieder (11 x PH1-Kreuzschlitzschrauben). Abbildung 426. Querstreben installieren ThinkSystem SD650 V2/SD650-N V2 Neptune DWC Einbaurahmen und DW612 Neptune DWC GehäuseWartungshandbuch...

  • Seite 427: Austausch Von Komponenten Abschließen

    • Aktualisieren Sie die UEFI-Konfiguration. • Konfigurieren Sie die Platteneinheiten neu, wenn Sie ein Hot-Swap-Laufwerk oder einen RAID- Adapter installiert oder entfernt haben. Weitere Informationen finden Sie im Lenovo XClarity Provisioning Manager Benutzerhandbuch, das unter folgender Adresse heruntergeladen werden kann: http://datacentersupport.lenovo.com...
  • Seite 428 ThinkSystem SD650 V2/SD650-N V2 Neptune DWC Einbaurahmen und DW612 Neptune DWC GehäuseWartungshandbuch...

  • Seite 429: Kapitel 4. Fehlerbestimmung

    Um ein Problem einzugrenzen, überprüfen Sie zuerst das Ereignisprotokoll der Anwendung, von der die Lösung verwaltet wird: • Wenn Sie die Lösung über Lenovo XClarity Administrator verwalten, beginnen Sie mit dem Lenovo XClarity Administrator-Ereignisprotokoll. • Wenn Sie eine andere Verwaltungsanwendung verwenden, beginnen Sie mit dem Lenovo XClarity Controller-Ereignisprotokoll.
  • Seite 430 4.096 Ereignisse speichern. Um weitere Ereignisse hinzuzufügen, müssen Sie das Protokoll löschen. Abbildung 428. SMM2-Ereignisprotokoll Lenovo XClarity Controller-Ereignisprotokoll Der Lenovo XClarity Controller überwacht den physischen Status des Servers und seiner Komponenten mithilfe von Sensoren, die interne physische Variablen wie Temperatur, Netzspannungen, Lüftergeschwindigkeiten und Komponentenstatus messen. Der Lenovo XClarity Controller enthält verschiedene Schnittstellen für die Systemverwaltungssoftware, sodass Systemadministratoren und...

  • Seite 431: Ereignisprotokolle Erfassen

    Alle Komponenten des Servers werden vom Lenovo XClarity Controller überwacht und die Ereignisse werden im Lenovo XClarity Controller-Ereignisprotokoll festgehalten. Abbildung 429. Lenovo XClarity Controller-Ereignisprotokoll Weitere Informationen zum Zugriff auf das Lenovo XClarity Controller-Ereignisprotokoll finden Sie unter: Abschnitt „Ereignisprotokolle anzeigen“ in der XCC-Dokumentation für Ihren Server unter https:// sysmgt.lenovofiles.com/help/topic/lxcc_frontend/lxcc_overview.html...

  • Seite 432: Einführung In Anzeigen

    5. Verwenden Sie den folgenden Befehl, um das SMM-Netzwerk zu aktivieren. ipmitool -I lanplus -H <XCC’s IP> -U USERID -P PASSW0RD raw 0x3A 0xF1 0x01 6. Verwenden Sie das portable Lenovo XClarity Essentials OneCLI, um FFDC-Protokolle herunterzuladen. 7. (Nur für qualifizierte Kundendiensttechniker) Laden Sie die FFDC-Protokolle auf https:// hoch.

  • Seite 433: System Management Module 2 (Smm2)

    Daten. Wenn die Anzeige blinkt, wird gerade auf das Laufwerk zugegriffen. Identifikationsanzeige (blau): Mit dieser blauen Anzeige können Sie den Knoten unter mehreren ausfindig machen. Diese Anzeige wird auch zur Positionsbestimmung verwendet. Sie können Lenovo XClarity Administrator verwenden, um diese Anzeige über Fernzugriff zu aktivieren.
  • Seite 434 Abbildung 431. SMM2-Anschlüsse und Anzeigen Tabelle 43. SMM2-Anschlüsse und Anzeigen Verbindungsanzeige des Ethernet-Anschlusses 2 Grundstellungsknopf-Loch (RJ45) (grün) Ethernet-Anschluss 2 Identifikations-LED (blau) Betriebsanzeige (grün) Aktivitätsanzeige des Ethernet-Anschlusses 2 (RJ45) (grün) Verbindungsanzeige des Ethernet-Anschlusses 1 Statusanzeige (grün) (RJ45) (grün) Ethernet-Anschluss 1 Anzeige für Prüfprotokoll (gelb) Servicemodus-Taste für USB-Anschluss (FFDC- Aktivitätsanzeige des Ethernet-Anschlusses 1 (RJ45) Speicherauszug)

  • Seite 435: Netzteilanzeigen

    Prüfprotokollanzeige: Diese Anzeige leuchtet (gelb), wenn ein Systemfehler aufgetreten ist. Überprüfen Sie das SMM2-Ereignisprotokoll auf weitere Informationen. Servicemodus-Taste für USB-Anschluss (FFDC-Speicherauszug): Drücken Sie diese Taste, um FFDC- Protokolle zu erfassen, nachdem eine USB-Speichereinheit mit dem USB 2.0-Anschluss verbunden wurde. USB 2.0-Anschluss: Verbinden Sie die USB-Speichereinheit mit diesem Anschluss und drücken Sie dann die Servicemodus-Taste für USB-Anschluss, um FFDC-Protokolle zu erfassen.

  • Seite 436: Tropfsensor-Anzeige

    Dienstprogramm „Power Configurator“, um sicherzustellen, dass der aktuelle Stromverbrauch des Systems begrenzt ist. 3. Überprüfen Sie die Anzeigen auf der Systemplatine und die Lenovo XClarity Controller-Fehlermeldungen. Das Netzteil ist Ersetzen Sie das Netzteil. ausgefallen. Das Netzteil ist Ersetzen Sie das Netzteil.

  • Seite 437: Verfahren Zur Bestimmung Allgemeiner Fehler

    Sie ihn, wenn Sie eine Einheit entfernt oder die Verbindung zur jeweiligen Einheit getrennt haben. • Alle externen Einheiten • Einheit für Überspannungsschutz (auf der Lösung). • Drucker, Maus und Einheiten eines anderen Herstellers (nicht Lenovo) Kapitel 4 Fehlerbestimmung...

  • Seite 438: Vermutete Fehler Bei Der Stromversorgung

    • Alle Adapter • Festplattenlaufwerke • Speichermodule, bis die für die Lösung unterstützte Mindestkonfiguration erreicht ist. Informationen zur Mindestkonfiguration für Ihren Server finden Sie im Abschnitt „Technische Daten“ auf Seite 4. Schalten Sie die Lösung ein. Wenn das Problem durch Entfernen eines Adapters aus der Lösung behoben wurde, jedoch erneut auftritt, sobald Sie denselben Adapter wieder installieren, überprüfen Sie den Adapter.

  • Seite 439: Fehlerbehebung Nach Symptom

    1. Überprüfen Sie das Ereignisprotokoll der Anwendung, die den Server verwaltet, und befolgen Sie die vorgeschlagenen Aktionen, um die Ereigniscodes zu beheben. • Wenn Sie den Server über Lenovo XClarity Administrator verwalten, beginnen Sie mit dem Lenovo XClarity Administrator-Ereignisprotokoll. • Wenn Sie eine andere Verwaltungsanwendung verwenden, beginnen Sie mit dem Lenovo XClarity Controller-Ereignisprotokoll.
  • Seite 440 • „Server kann nicht eingeschaltet werden“ auf Seite 432 • „Server kann nicht ausgeschaltet werden“ auf Seite 433 Integrierter Hypervisor befindet sich nicht in der Bootliste. Führen Sie die folgenden Schritte aus, bis das Problem behoben ist: 1. Achten Sie darauf, dass das optionale integrierte Hypervisor-Flashgerät beim Start im Boot-Manager ausgewählt ist.

  • Seite 441: Speicherfehler

    8. Implementieren Sie die Mindestkonfiguration (ein Prozessor und ein DIMM), um zu überprüfen, ob die Stromversorgungsberechtigung von bestimmten Komponenten gesperrt wird. 9. Erfassen Sie die Fehlerinformationen durch Speichern der Systemprotokolle und stellen Sie diese der Lenovo Unterstützung zur Verfügung. 10. Siehe „Netzteilanzeigen“ auf Seite 427.
  • Seite 442 • Die Speichermodule sind ordnungsgemäß eingesetzt und wurden entsprechend den Systemspeicher-Installationsregeln installiert. • Es wurde die richtige Speicherart installiert. • Falls Sie Änderungen am Speicher vorgenommen haben, wurde die Hauptspeicherkonfiguration im Konfigurationsdienstprogramm aktualisiert. • Überprüfen Sie, ob alle Speicherbänke in der UEFI-Konfiguration aktiviert sind. Möglicherweise wurde eine Speichergruppe vom Server beim Auftreten eines Fehlers automatisch deaktiviert, oder eine Speichergruppe wurde manuell von einem vorherigen Benutzer deaktiviert.

  • Seite 443: Festplattenlaufwerk - Fehler

    Führen Sie die folgenden Schritte aus, bis das Problem behoben ist. 1. Prüfen Sie, ob das Laufwerk für den Server unterstützt wird. Eine Liste der unterstützten Festplattenlaufwerke finden Sie unter https://static.lenovo.com/us/en/serverproven/index.shtml 2. Stellen Sie sicher, dass das Laufwerk ordnungsgemäß an der Laufwerkposition sitzt und die Laufwerksanschlüsse keine physischen Beschädigungen aufweisen.

  • Seite 444: Bildschirm- Und Bildschirmanzeigefehler

    Fernpräsenzfunktion des Management-Controller verwenden möchten. 3. Wenn Sie den Server einschalten und Grafikadapter installiert sind, wird nach etwa 3 Minuten das Lenovo Logo auf dem Bildschirm angezeigt. Dies ist ein normaler Vorgang beim Laden des Systems. 4. Stellen Sie Folgendes sicher: •...

  • Seite 445: Usb-Einheiten

    Achtung: Wenn der Bildschirm bewegt wird, während er eingeschaltet ist, kann dies zu einer Verfärbung der Anzeige führen. Stellen Sie den Bildschirm mindestens in einem Abstand von 305 mm (12 Zoll) zu der Einheit auf, die die Fehler verursacht, und schalten Sie den Bildschirm ein. Anmerkungen: a.

  • Seite 446: Fehler An Zusatzeinrichtungen

    „Eine soeben installierte Lenovo Zusatzeinrichtung funktioniert nicht“ auf Seite 439 • „Eine Lenovo Zusatzeinheit, die zuvor funktioniert hat, funktioniert nicht mehr“ auf Seite 439 Nicht ausreichende PCIe-Ressourcen erkannt Wenn Sie die Fehlernachricht „Nicht ausreichende PCIe-Ressourcen erkannt“ sehen, gehen Sie wie folgt vor, bis das Problem behoben ist: 1.

  • Seite 447: Probleme Bei Seriellen Einheiten

    2. Überprüfen Sie, ob die gerade installierte Einheit richtig eingesetzt ist. 3. Ersetzen Sie die gerade installierte Einheit. Eine Lenovo Zusatzeinheit, die zuvor funktioniert hat, funktioniert nicht mehr 1. Vergewissern Sie sich, dass alle Kabelverbindungen für die Einheit fest installiert sind.

  • Seite 448: Sporadisch Auftretende Fehler

    b. Serielles Kabel 4. (Nur für qualifizierte Kundendiensttechniker) Tauschen Sie die Systemplatine aus. Sporadisch auftretende Fehler Mithilfe der Informationen in diesem Abschnitt können Sie sporadisch auftretende Fehler beheben. • „Sporadisch auftretende Fehler bei externen Einheiten“ auf Seite 440 • „Sporadisch auftretende Fehler bei der kernelbasierten virtuellen Maschine (KVM)“ auf Seite 440 •...

  • Seite 449: Fehler Bei Der Stromversorgung

    „Ereignisprotokolle“ auf Seite 421. Wenn Sie das Linux-Basisbetriebssystem verwenden, erfassen Sie alle Protokolle und senden Sie diese zur weiteren Untersuchung an die Lenovo Unterstützung. Fehler bei der Stromversorgung Mit diesen Informationen können Sie strombezogene Probleme beheben. Systemfehleranzeige ist eingeschaltet und Ereignisprotokoll „Power supply has lost input“ wird angezeigt.

  • Seite 450: Überwachbare Probleme

    Informationen dazu, ob der Prozessor für die Lösung unterstützt wird, erhalten Sie unter https:// static.lenovo.com/us/en/serverproven/index.shtml 3. (Nur für qualifizierte Kundendiensttechniker) Stellen Sie sicher, dass Prozessor 1 richtig eingesetzt ist. 4. (Nur für qualifizierte Kundendiensttechniker) Entfernen Sie Prozessor 2 und starten Sie die Lösung neu.
  • Seite 451 4. Wenn das Problem bestehen bleibt, vergewissern Sie sich, dass neue Software ordnungsgemäß installiert und konfiguriert wurde. 5. Wenden Sie sich an den Lenovo Händler oder Softwarelieferanten, bei dem Sie die Software erworben haben. • Führen Sie die folgenden Schritte aus, wenn Sie von einem fernen Standort aus auf den Rechenknoten zugreifen: 1.
  • Seite 452 Führen Sie die folgenden Schritte aus, bis das Problem behoben ist. 1. Neu installierte Geräte können einen ungewöhnlichen Geruch verursachen. 2. Sollte das Problem weiterhin bestehen, wenden Sie sich an den Lenovo Unterstützung. Die Lösung wird anscheinend heiß Führen Sie die folgenden Schritte aus, bis das Problem behoben ist.

  • Seite 453: Gpu-Probleme

    GPU-Probleme Mithilfe der Informationen in diesem Abschnitt können Sie Probleme im Zusammenhang mit GPUs und der GPU-Platine beheben. • „Zustandsprüfung für GPUs und GPU-Platine“ auf Seite 445 • „System kann die GPU-Platine nicht erkennen“ auf Seite 445 • „System erkennt keine bestimmte GPU“ auf Seite 446 •...
  • Seite 454 Erfassen Sie die XCC-Servicedaten (siehe „Servicedaten erfassen“ auf Seite 452). b. Wenden Sie sich an die Lenovo Unterstützung. System erkennt keine bestimmte GPU Wenn das Ereignis Sensor GPU CPUs has transitioned to critical from a less severe state im XCC- Webereignisprotokoll angezeigt wird, bedeutet dies, dass das System mindestens eine bestimmte GPU nicht erkannt hat.

  • Seite 455: System Management Module 2-Fehler

    Tabelle 45. XCC GPU-Sensor – Technische Daten Sensorname Daten Sensornummer 02h – Übergang vom weniger schwerwiegenden Zustand in einen kritischen Zustand Sensortyp Evt Data2: Sensorlesetyp B0h: Temperaturalarm Entitäts-ID BBh: Präsenz- und Stromversorgungsstatus Instanz/Typ B1h: GPU-Interrupt-Informationen In SEL protokollierte 21h: PCIe-Verbindungsstatus Assertionen E0h: GPU-Anzahl von SMBIOS In SEL protokollierte De-...
  • Seite 456 System Management Module 2-Pingfehler Führen Sie die folgenden Schritte aus, bis das Problem behoben ist. 1. Überprüfen Sie die IP-Adresse von SMM2 und den Netzwerkstatus über Lenovo XClarity Controller. 2. Alternativ können Sie die SMM2-Anzeigen prüfen, um den SMM2-Status zu diagnostizieren (Details zu den SMM2-Anzeigen siehe „System Management Module 2 (SMM2) “...

  • Seite 457: Softwarefehler

    SMM2 dazu ausgelegt, alle Systemlüfter auf volle Geschwindigkeit hochzufahren, wenn der Rechenknoten die Verbindung mit dem SMM2 verloren hat. • Wenn das Problem weiterhin besteht, setzen Sie Lenovo XClarity Controller zurück und melden Sie sich bei Lenovo XClarity Controller an, um die FFDC-Protokolle zu sammeln und prüfen Sie, ob Warnungen oder Fehler gemeldet wurden.
  • Seite 458 ThinkSystem SD650 V2/SD650-N V2 Neptune DWC Einbaurahmen und DW612 Neptune DWC GehäuseWartungshandbuch...

  • Seite 459: Anhang A. Hilfe Und Technische Unterstützung Anfordern

    Anhang A. Hilfe und technische Unterstützung anfordern Wenn Sie Hilfe, Serviceleistungen oder technische Unterstützung benötigen oder einfach nur weitere Informationen zu Lenovo Produkten erhalten möchten, finden Sie bei Lenovo eine Vielzahl von hilfreichen Quellen. Aktuelle Informationen zu Lenovo Systemen, Zusatzeinrichtungen, Services und Unterstützung erhalten Sie im World Wide Web unter: http://datacentersupport.lenovo.com...

  • Seite 460: Servicedaten Erfassen

    ähnliches Problem hat. Für den Kundendiensttechniker wichtige Informationen sammeln Falls Sie den Garantieservice für Ihr Lenovo Produkt in Anspruch nehmen möchten, sollten Sie alle benötigten Informationen vorbereiten, bevor Sie sich an Lenovo wenden, damit Ihnen die Kundendiensttechniker effizienter helfen können.

  • Seite 461: Support Kontaktieren

    Ereignisse in Lenovo XClarity Administrator und den verwalteten Endpunkten auftreten. Sie können auswählen, ob die Diagnosedateien an die Lenovo Unterstützung über die Call HomeFunktion oder mit SFTP an einen anderen Service Provider gesendet werden. Sie können Diagnosedateien auch manuell sammeln, einen Problemdatensatz öffnen und Diagnosedateien an das Lenovo Unterstützungszentrum senden.
  • Seite 462 ThinkSystem SD650 V2/SD650-N V2 Neptune DWC Einbaurahmen und DW612 Neptune DWC GehäuseWartungshandbuch...

  • Seite 463: Anhang B. Hinweise

    Verweise in diesen Informationen auf Websites anderer Anbieter dienen lediglich als Benutzerinformationen und stellen keinerlei Billigung des Inhalts dieser Websites dar. Das über diese Websites verfügbare Material ist nicht Bestandteil des Materials für dieses Lenovo Produkt. Die Verwendung dieser Websites geschieht auf eigene Verantwortung.

  • Seite 464: Marken

    Limit überschreitet, kann möglicherweise nicht auf vom System generierte Befehle antworten oder es ist kein Schreiben auf diese Einheit möglich. Lenovo ist für den Austausch einer Einheit, die diese garantierte maximale Anzahl an Programm-/Löschzyklen (wie in den offiziell veröffentlichten Spezifikationen angegeben) überschritten hat, nicht verantwortlich.

  • Seite 465: Verunreinigung Durch Staubpartikel

    Wenn Lenovo feststellt, dass die Einheit aufgrund einer erhöhten Konzentration von Staubpartikeln oder Gasen in Ihrer Umgebung beschädigt wurde, kann Lenovo die Reparatur oder den Austausch von Einheiten oder Teilen unter der Bedingung durchführen, dass geeignete Maßnahmen zur Minimierung solcher Verunreinigungen in der Umgebung des Servers ergriffen werden.

  • Seite 466: Hinweis Zu Bestimmungen Zur

    Möglicherweise ist dieses Produkt in Ihrem Land nicht für den Anschluss an Schnittstellen von öffentlichen Telekommunikationsnetzen zertifiziert. Vor der Herstellung einer solchen Verbindung ist eine entsprechende Zertifizierung ggf. gesetzlich vorgeschrieben. Wenden Sie sich an einen Lenovo Ansprechpartner oder Reseller, wenn Sie Fragen haben.

  • Seite 467: Taiwanesische Bsmi Rohs-Erklärung

    Weitere Hinweise zur elektromagnetischen Verträglichkeit finden Sie hier: http://thinksystem.lenovofiles.com/help/index.jsp Taiwanesische BSMI RoHS-Erklärung Kontaktinformationen für Import und Export in Taiwan Es sind Kontaktinformationen für Import und Export in Taiwan verfügbar. Anhang B. Hinweise...
  • Seite 468 ThinkSystem SD650 V2/SD650-N V2 Neptune DWC Einbaurahmen und DW612 Neptune DWC GehäuseWartungshandbuch...

  • Seite 469: Index

    LEDs 21, 424 custom support web page gaseous contamination dc power LED Getting help devices, static-sensitive handling installation diagnostics panel removal replacing DIMM GPU board replacing installation DIMM comb removal installation replacing replacing GPU node © Copyright Lenovo 2021, 2022...
  • Seite 470 internal connectors GPU node components jumpers replacing system board GPU power distribution board installation removal replacing guidelines options installation keyboard problems system reliability LAN over USB handling static-sensitive devices configuring manually hard disk drive problems Windows driver installation hardware service and support telephone numbers heat sink diagnostics panel replacing...
  • Seite 471 276, 390 before you call removing hardware adapter software service data DIMM comb SMM2 drip sensor assembly Recovery drive 174, 299 replacing © Copyright Lenovo 2021, 2022...
  • Seite 472 SMM2 battery Tray replacing tray components SMM2 battery, install replacing SMM2 Recovery tray cover SMM2,removal replacing software tray cover, install software problems tray cover, removal software service and support telephone numbers troubleshooting 436, 438–439, 449 solving by symptom Ethernet controller problems hard disk drive problems insufficient PCIe resource intermittent problems...

Diese Anleitung auch für:

Thinksystem sd650-n v2 neptune7d1m7d1n7d1l

Inhaltsverzeichnis
