Lenovo ThinkSystem SD650-I V3 Neptune DWC Benutzerhandbuch Seite 84

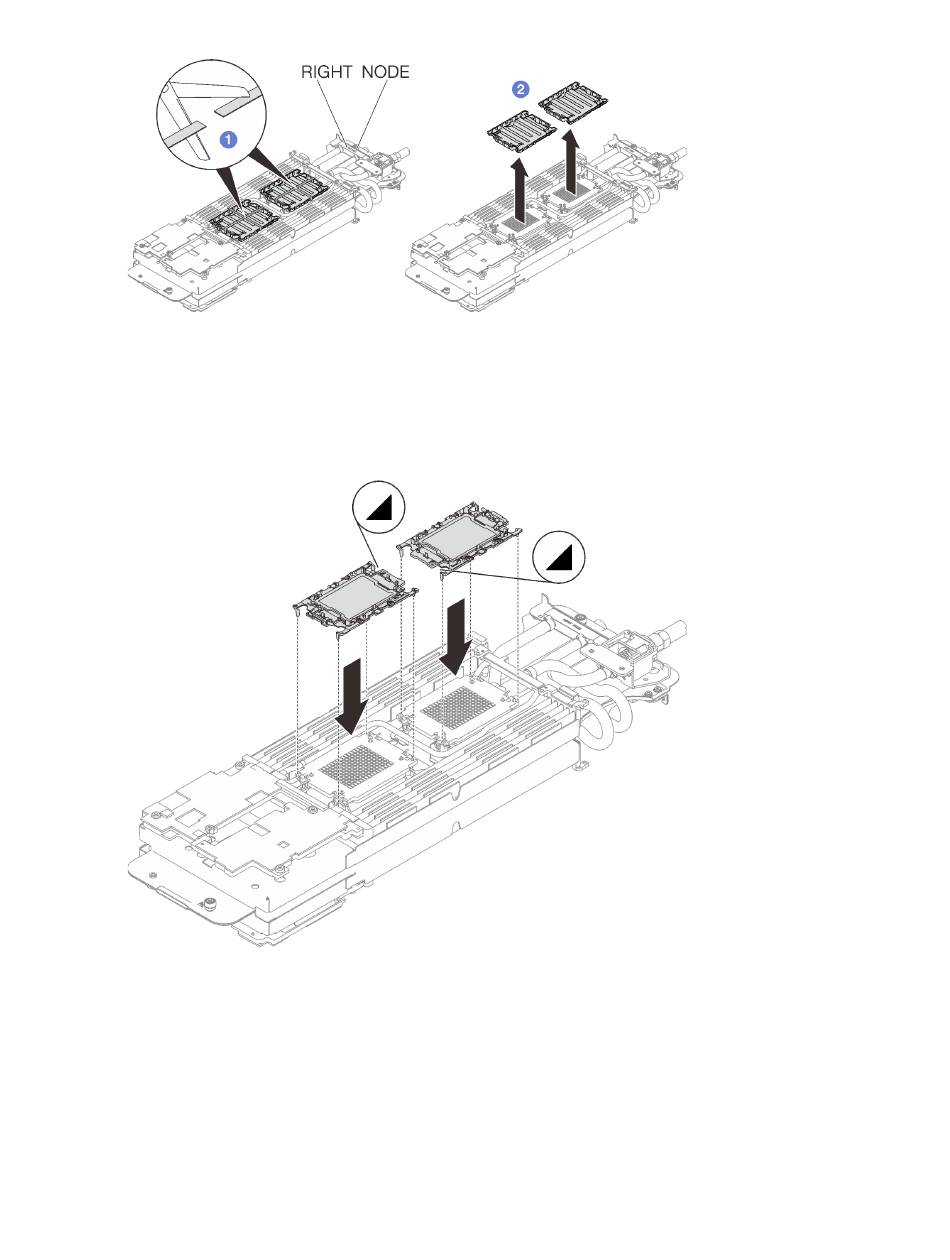

Abbildung 46. Entfernen der Kunststoffabdeckungen der Wärmeleitpaste
Schritt 5. Richten Sie die dreieckigen Markierungen an den Prozessorhalterungen mit den dreieckigen
Öffnungen an der Unterseite der Kühlplatte des Wasserkreislaufs aus. Befestigen Sie dann die
Prozessoren an der Unterseite der Kühlplatte des Wasserkreislaufs, indem Sie die Klammern und
Stifte der Prozessorhalterungen in die Öffnungen an den vier Ecken der Kühlplatte einrasten.
Abbildung 47. Installieren eines Prozessors
Schritt 6. Drehen Sie alle Kippschutzbügel (8 x Kippschutzbügel pro Knoten) nach innen in die entsperrte
Position.
