Aufbau

5 Aufbau
1
4
5
8

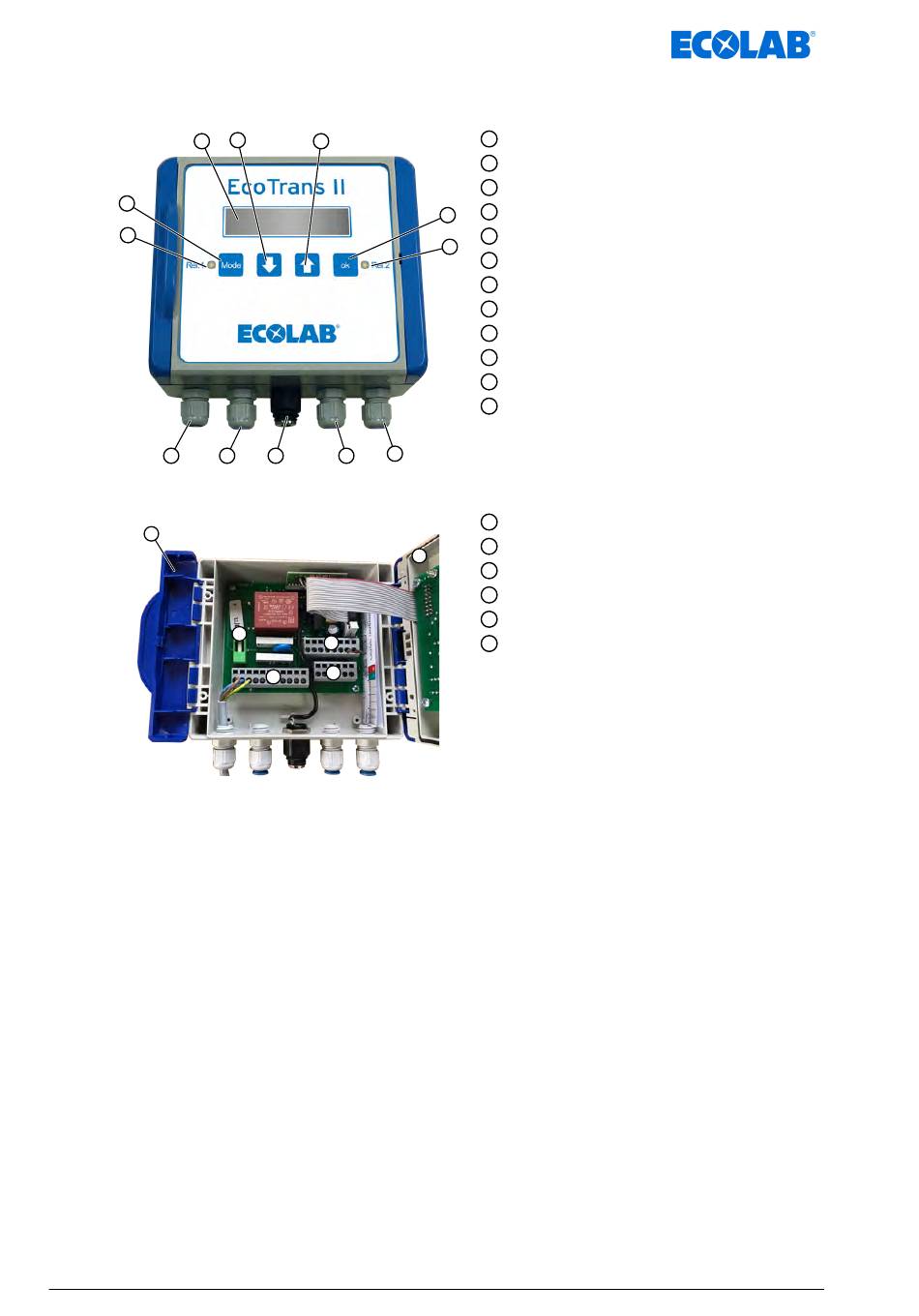

Abb. 1: Aufbau Gerätefront
1
Abb. 2: Aufbau innen
MAN052993 Rev 2-01.2024
2
3
12
9 10 11
3
5
6
4
Display
1
Taste "Runter"
2
Taste "Hoch"
3
Taste "Mode"
4
6
LED "Relais 1"
5
7
Taste "OK"
6
LED "Relais 2"
7
Kabeldurchführung für Netzkabel / Netzanschluss
8
Kabeldurchführung für Relais-Ausgang
9
Anschluss pH-Sensor
10
Kabeldurchführung für Regelstromausgang
11
Kabeldurchführung für Freigabeeingang
12
Deckelverriegelung
1
Deckel
2
2
Sicherung 2,5 A
3
Klemmleiste K1 - K11
4
Klemmleiste K12 - K19
5
Klemmleiste K20 - K25
6
