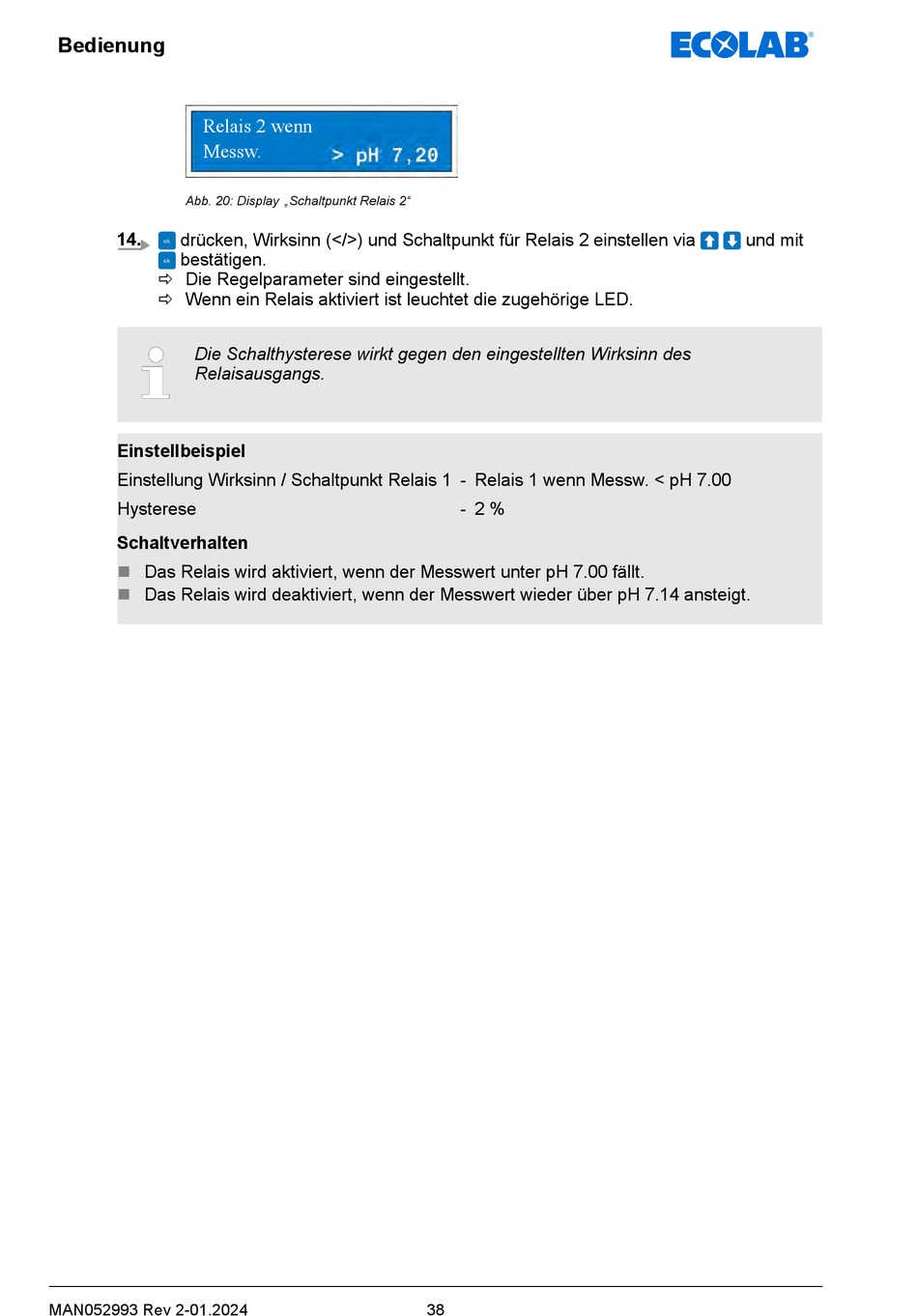

Einstellbeispiel - ECOLAB EcoTrans II pH Betriebsanleitung

Bedienung
Relais 2 wenn
Messw.
Abb. 20: Display „Schaltpunkt Relais 2"
14.
drücken, Wirksinn (</>) und Schaltpunkt für Relais 2 einstellen via
bestätigen.
ð Die Regelparameter sind eingestellt.
ð Wenn ein Relais aktiviert ist leuchtet die zugehörige LED.
Die Schalthysterese wirkt gegen den eingestellten Wirksinn des
Relaisausgangs.

Einstellbeispiel

Einstellung Wirksinn / Schaltpunkt Relais 1 - Relais 1 wenn Messw. < pH 7.00
Hysterese
Schaltverhalten
n Das Relais wird aktiviert, wenn der Messwert unter pH 7.00 fällt.
n Das Relais wird deaktiviert, wenn der Messwert wieder über pH 7.14 ansteigt.
MAN052993 Rev 2-01.2024
- 2 %
38
und mit
