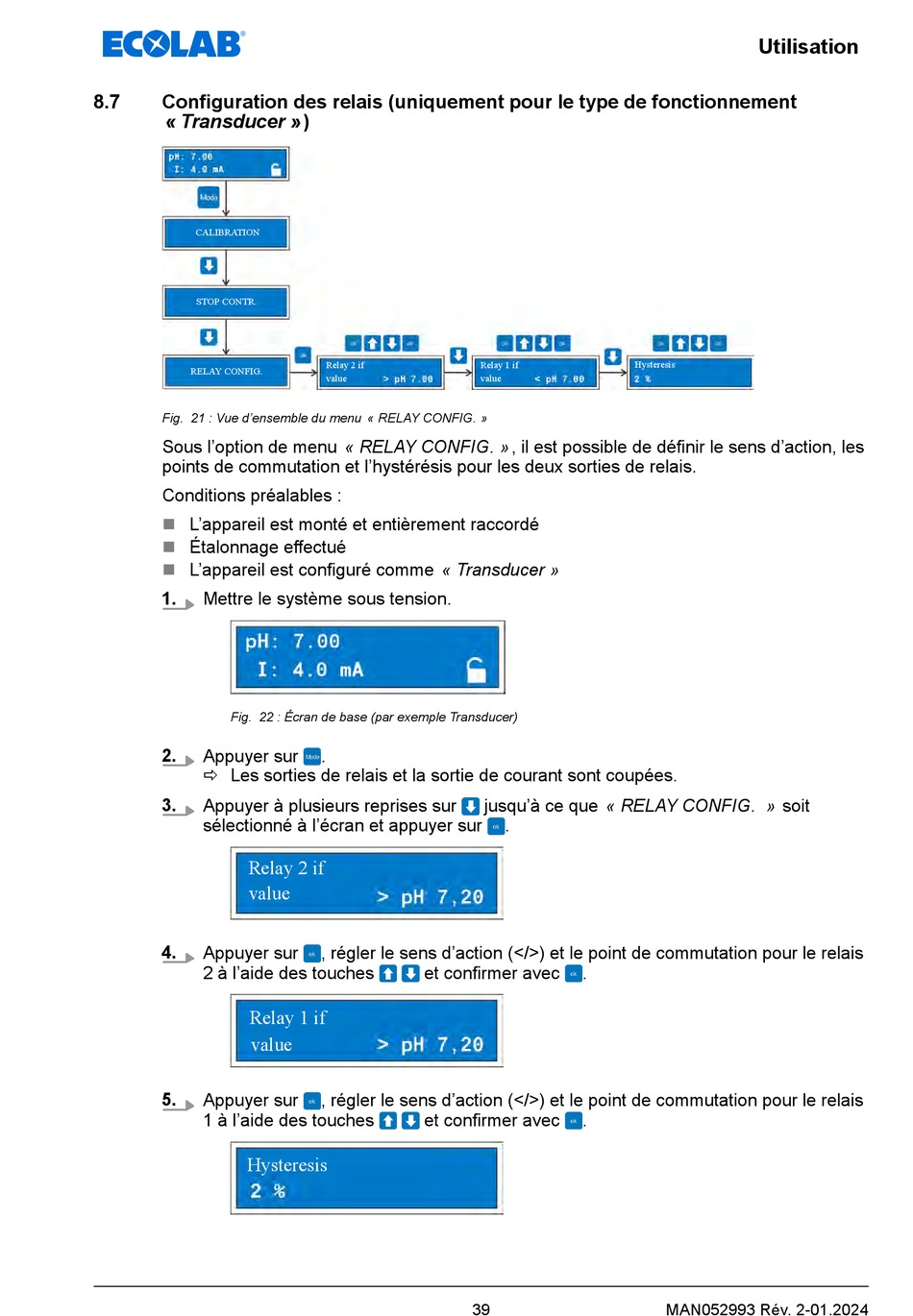

8.7 Configuration des relais (uniquement pour le type de fonctionnement
« Transducer » )
CALIBRATION
STOP CONTR.
RELAY CONFIG.
Fig. 21 : Vue d'ensemble du menu « RELAY CONFIG. »
Sous l'option de menu « RELAY CONFIG. » , il est possible de définir le sens d'action, les
points de commutation et l'hystérésis pour les deux sorties de relais.
Conditions préalables :
n L'appareil est monté et entièrement raccordé
Étalonnage effectué
n
n L'appareil est configuré comme « Transducer »
1.
Mettre le système sous tension.
Fig. 22 : Écran de base (par exemple Transducer)
2.
Appuyer sur
ð Les sorties de relais et la sortie de courant sont coupées.
3.
Appuyer à plusieurs reprises sur
sélectionné à l'écran et appuyer sur
Relay 2 if
value
4.
Appuyer sur
2 à l'aide des touches
Relay 1 if
value
5.
Appuyer sur
1 à l'aide des touches
Hysteresis
Relay 2 if Relay 1 if
value value
.
jusqu'à ce que « RELAY CONFIG. » soit
, régler le sens d'action (</>) et le point de commutation pour le relais
et confirmer avec
, régler le sens d'action (</>) et le point de commutation pour le relais
et confirmer avec
39
Hysteresis
.
.
.
MAN052993 Rév. 2-01.2024
