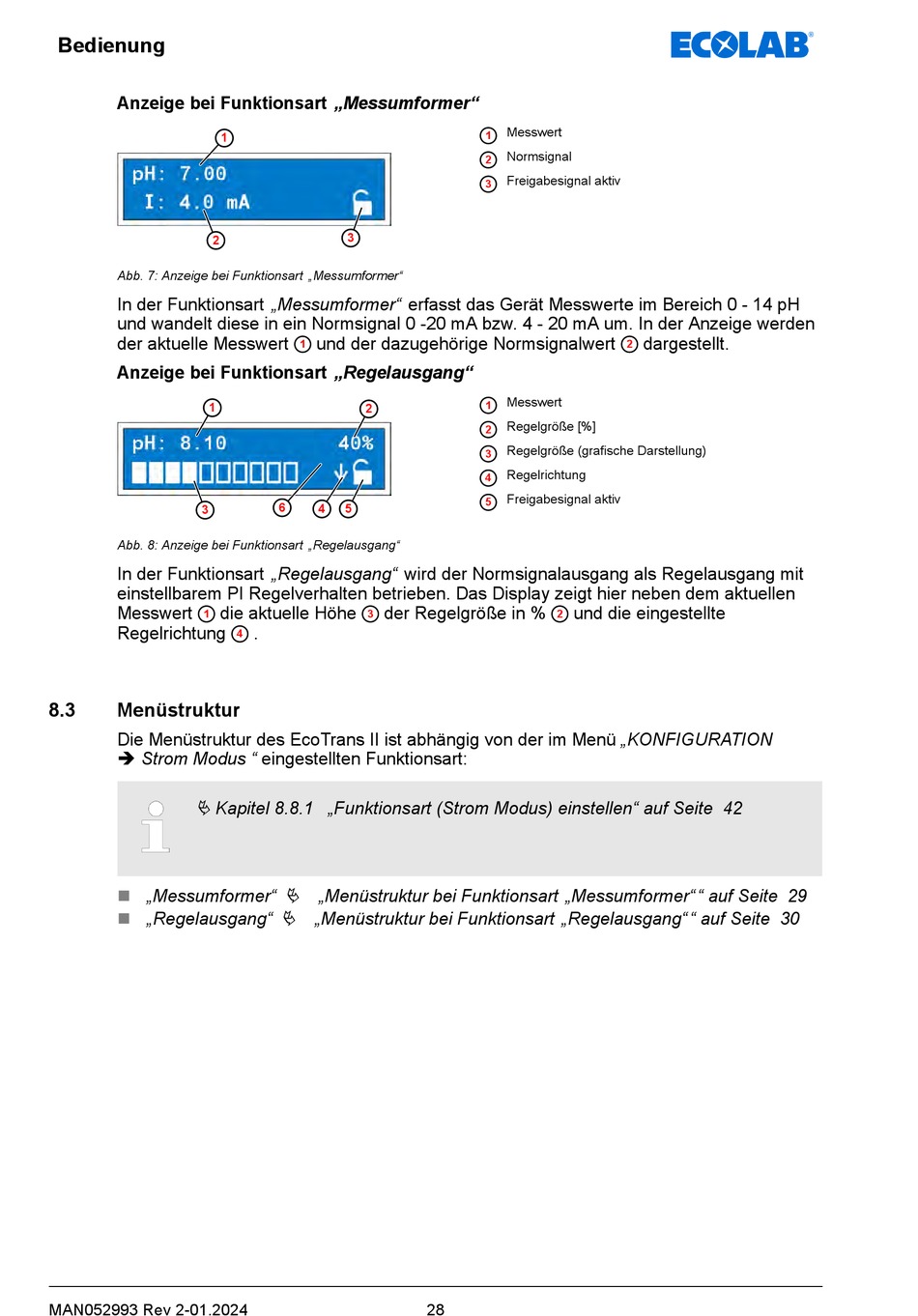

ECOLAB EcoTrans II pH Betriebsanleitung Seite 28

Bedienung
Anzeige bei Funktionsart „Messumformer"
1
2
Abb. 7: Anzeige bei Funktionsart „Messumformer"
In der Funktionsart „Messumformer" erfasst das Gerät Messwerte im Bereich 0 - 14 pH
und wandelt diese in ein Normsignal 0 -20 mA bzw. 4 - 20 mA um. In der Anzeige werden
der aktuelle Messwert
Anzeige bei Funktionsart „Regelausgang"
1
3
Abb. 8: Anzeige bei Funktionsart „Regelausgang"
In der Funktionsart „Regelausgang" wird der Normsignalausgang als Regelausgang mit
einstellbarem PI Regelverhalten betrieben. Das Display zeigt hier neben dem aktuellen
Messwert die aktuelle Höhe
1
Regelrichtung
8.3 Menüstruktur
Die Menüstruktur des EcoTrans II ist abhängig von der im Menü „KONFIGURATION
è Strom Modus " eingestellten Funktionsart:
Ä Kapitel 8.8.1 „Funktionsart (Strom Modus) einstellen" auf Seite 42
n „Messumformer"
n „Regelausgang"
MAN052993 Rev 2-01.2024
3
und der dazugehörige Normsignalwert
1
2
6
4 5
der Regelgröße in %
3
.
4
Ä
„Menüstruktur bei Funktionsart „Messumformer" " auf Seite 29
Ä „Menüstruktur bei Funktionsart „Regelausgang" " auf Seite 30
Messwert
1
Normsignal
2
Freigabesignal aktiv
3
Messwert
1
Regelgröße [%]
2
Regelgröße (grafische Darstellung)
3
Regelrichtung
4
Freigabesignal aktiv
5
und die eingestellte
2
28
dargestellt.
